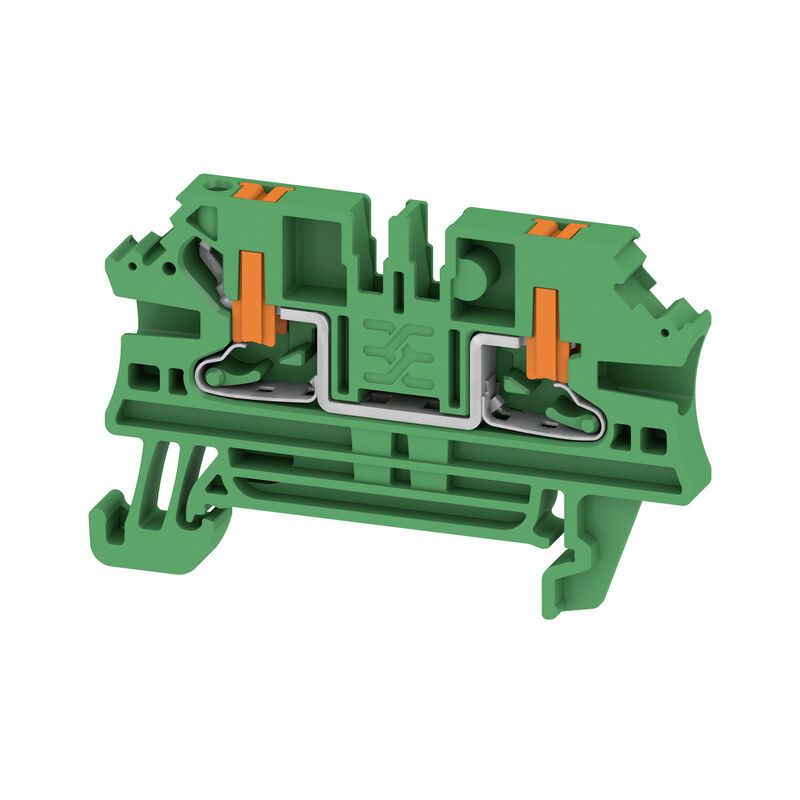

AL2C 2.5 GN
AL2C 2.5 GN

AL2C 2.5 GN

Průchozí svorkovnice, PUSH IN, Zelená, 2.5 mm², 24 A, 800 V, Počet připojení: 2

Product ID 2847250000
Openen in configurator
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 88 Verwante producten 1068
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/97ca7c49-72a6-43d6-8530-aae8293fa226/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Wersja
Průchozí svorkovnice, PUSH IN, Zelená, 2.5 mm², 24 A, 800 V, Počet připojení: 2
Nr zam.
2847250000
Typ
AL2C 2.5 GN
GTIN (EAN)
4064675456698
Množství
100 Darab

Rozměry a hmotnosti

Głębokość
36,5 mm
Hloubka (v palcích)
1,437 inch
Wysokość
57 mm
Výška (v palcích)
2,244 inch
Szerokość
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
6,44 g

Teploty

Temperatura magazynowania
-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
grün
Barva provozních prvků
주황색
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

nr certyfikatu (ATEX)
TUEV22ATEX8826U
Nr certyfikatu (IECEX)
IECEXTUR22.0019U
Max. napětí (ATEX)
550 V
Prąd (ATEX)
21.5 A
Průřez vodiče max. (ATEX)
4 mm²
Max. napětí (IECEX)
550 V
Courant (IECEX)
21.5 A

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
No
Nosná lišta
TS 35
N-funkce
Nej
PE funkce
Nej
Funkce PEN
Nej

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
TS 35
Typ upevnění
clip-in
Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Rodzaj przyłącza, kolejne przyłącze
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

bliźniacza tulejka kablowa, maks.
0,75 mm²
bliźniacza tulejka kablowa, min.
0,5 mm²
Długość odizolowania
10 mm
kierunek podłączenia
vrchol
na straně
liczba przyłączeń
2
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0,14 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
2,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,14 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,14 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Rodzaj przyłącza
PUSH IN
sprawdzian trzpieniowy wg 60 947-1
A3
Wielkość ostrza
0,6 x 3,5 mm
Wire connection cross-section, solid core, max.
4 mm²
Zakres zaciskania, maks.
2,5 mm²
Zakres zaciskania, min.
0,14 mm²

CSA data hodnocení

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
26 AWG
Napięcie rozm. B (CSA)
600 V
Napięcie rozm. C (CSA)
600 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
200039-70089609
Prąd Gr B (CSA)
20 A
Prąd Gr C (CSA)
20 A
Prąd Gr D (CSA)
5 A

Všeobecně

Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Szyna montażowa
TS 35

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
8 кВ
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
20 A
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
