製品情報
| バージョン | テスト用断路端子, PUSH IN, ダークベージュ, 2.5 mm², 20 A, 500 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid |
| 注文番号 | 2898700000 |

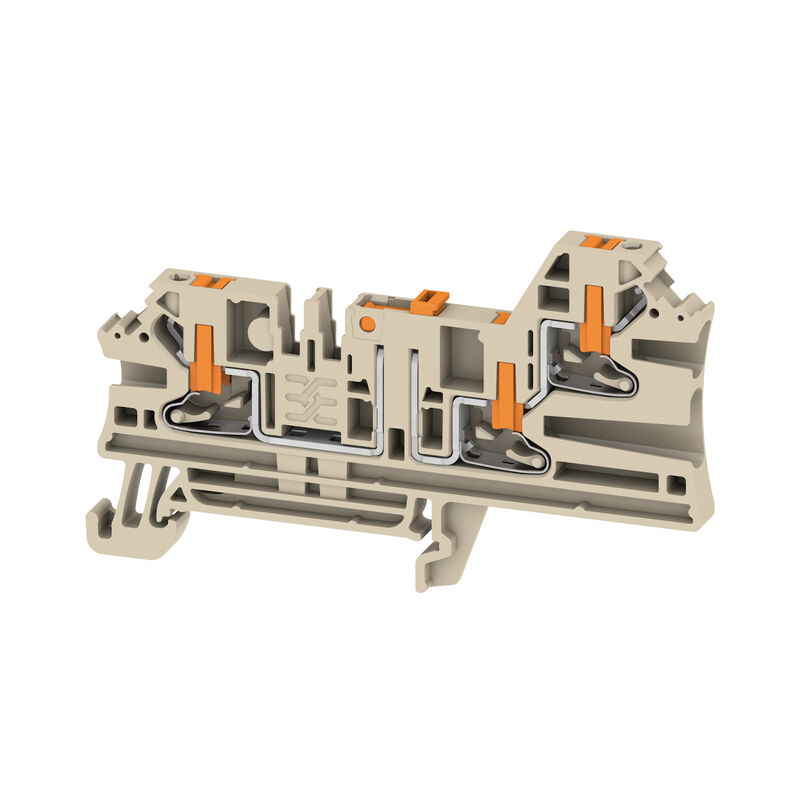

| 種別 | ALDT 2.5 3C |
| GTIN (EAN) | 4064675904304 |
| 数量 | 50 items |
| 深さ | 48 mm |
| 奥行き（インチ） | 1.89 inch |
| 高さ | 79.5 mm |
| 高さ（インチ） | 3.13 inch |
| 幅 | 5.1 mm |
| 幅（インチ） | 0.201 inch |
| 正味重量 | 10.62 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| 操作要素の色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 3 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | TS 35 |
| 篏合仕様 | はい |
| 開放側面 | 右 |
| 接続種別、追加接続 | PUSH IN |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 3 |
| 接続断面、撚線、最大 | 4 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | PUSH IN |
| 接続方式 2 | PUSH IN |
| 被覆剥き長さ | 10 mm |
| 配線接続断面 AWG、最小 | AWG 28 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 4 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| スリッティング | ピボット |
| 一体型テストソケット | はい |
| 横断遮断 | 非搭載 |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 28 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 500 V |
| 定格 DC 電圧 | 500 V |
| 定格電流 | 20 A |
| 最大導体電流 | 20 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 26 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 26 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 現在のサイズ C（cURus） | 19 A |
| 現在のサイズ D（cURus） | 5 A |
| 証明書番号（cURus） | E0693VOL1SEC136 |
| 電圧サイズ B（cURus） | 600 V |
| 電圧サイズ C（cURus） | 600 V |
| 電圧サイズ D（cURus） | 600 V |
| 電流サイズ B（cURus） | 19 A |
| 承認/証明書/適合証明書 | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_311453) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305147) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2898700000) |
| 安全情報 | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E0693VOL1SEC136 |
