製品情報

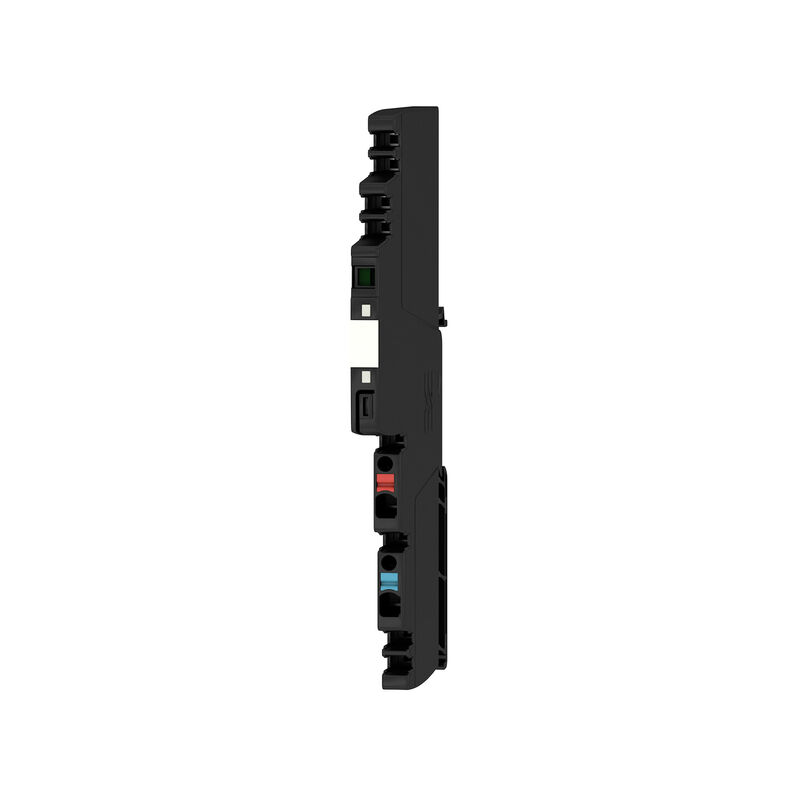

| バージョン | 電子ヒューズ, 1 A, 24 V DC |
| 注文番号 | 2838530000 |
| 種別 | AMG ELM-1 LIM CL2 EX |
| GTIN (EAN) | 4064675444220 |
| 数量 | 1 items |
| 深さ | 96.5 mm |
| 奥行き（インチ） | 3.799 inch |
| 高さ | 125 mm |
| 高さ（インチ） | 4.921 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 60 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...70 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | a7fff16c-85aa-4fb0-a206-7be03f41b0b7 |
| DC 入力電圧範囲 | 18...32 V （試運転） |
| 入力での最大許容残留リプル | 100 mVpp |
| 入力ヒューズ（内部） | 該当 |
| 公称入力電圧 | 24 V DC |
| 消費電流 （idle） | 25 mA |
| 消費電流（全負荷） | IOUT +30 mA |
| 過電圧保護 | サプレッサダイオード |
| スイッチオン遅延 | 1 s |

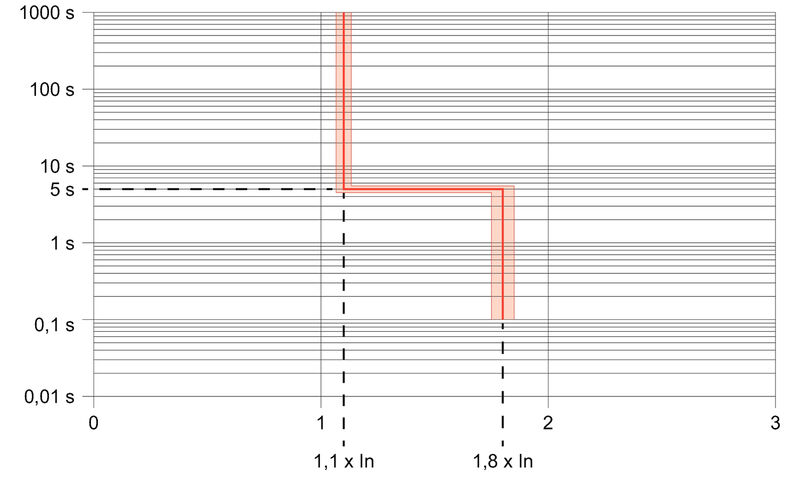

| トリガー特性 | 特性曲線の確認 |
| 定格電流 | 1 A |
| 接続技術 | PUSH IN |
| 調整可能な定格電流 | はい |
| 過電圧保護 | サプレッサダイオード |
| サージ電圧カテゴリー | III |
| ファンクションキー |
作動時間 <3秒
リセット オン |
| リレーして出力をアクティブにします | いいえ |
| 保護度合い | IP20 |
| 共形コーティング | いいえ |
| サージ電圧カテゴリー | III |
| スクリュードライバー刃 | 0.6 x 3.5 |
| 導体断面、AWG/kcmil 、最大 | 12 AWG |
| 導体断面、AWG/kcmil 、最小 | 26 AWG |
| 導体断面、フレキシブル、最大 | 2.5 mm² |
| 導体断面、フレキシブル、最小 | 0.14 mm² |
| 導体断面、硬質、最大 | 2.5 mm² |
| 導体断面、硬質、最小 | 0.14 mm² |
| 接続技術 | PUSH IN |
| 端子数 | 2 (+ / -) |
| LED 緑色 | オペレーション（障害なし） |
| 赤色 LED |
負荷監視が切断されました
負荷監視がトリガーされました（点滅） 内部エラー（急速な点滅） |
| 設定（cULus） | CULUS |
| 証明書番号（ATEX） | DEMKO17ATEX1870X |
| 証明書番号（cULus） | E258476 |
| 試験制度（ATEX） | DEMKOATEX |
| 承認/証明書/適合証明書 |
[MaxGuard AMG ELM EX UL 61010-1 .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306121)
[MaxGuard AMG ELM EX UL C1D2 .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306122) [MAXGuard AMG ELM-1 LIM Cl2 EX UL 2367](https://mdcop.weidmueller.com/mediadelivery/asset/900_306125) [MaxGuard EX ATEX .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306140) |
| 製品変更通知 | [Release-Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_308032) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002057 |
| ETIM 7.0 | EC002057 |
| ETIM 8.0 | EC002057 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-10-16 |
| ECLASS 9.1 | 27-37-10-16 |
| ECLASS 10.0 | 27-37-10-16 |
| ECLASS 11.0 | 27-37-10-16 |
| ECLASS 12.0 | 27-37-10-16 |
| ECLASS 13.0 | 27-37-10-16 |
| 認可 |      |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E258476 |
