製品情報

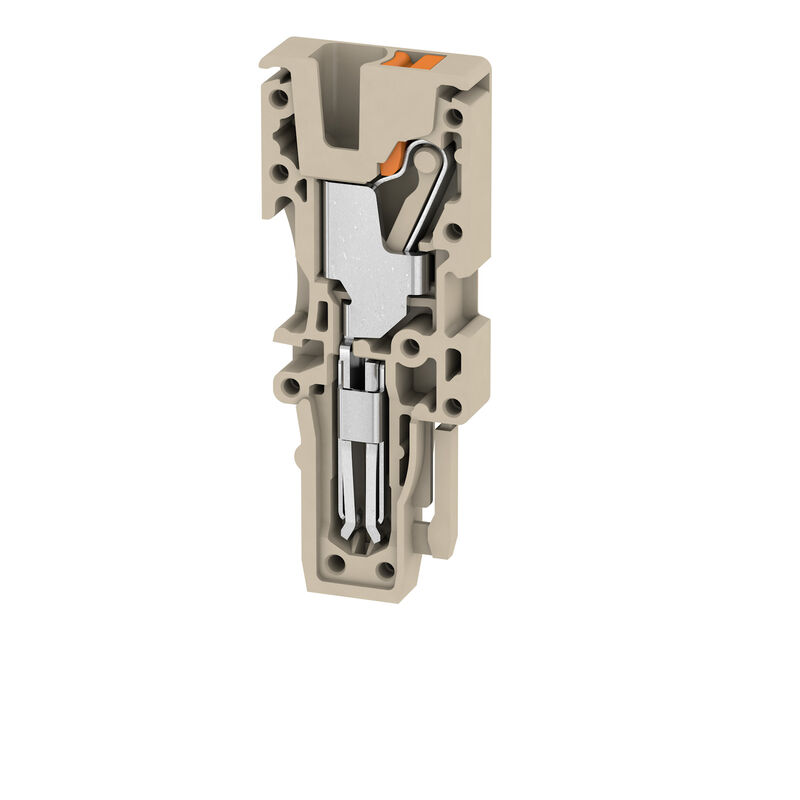

| バージョン | プラグ, 2.5 mm², 800 V, 24 A, 極数: 1, ダークベージュ |
| 注文番号 | 1513830000 |
| 種別 | APG 2.5 L |
| GTIN (EAN) | 4050118321623 |
| 数量 | 50 items |
| 深さ | 42.5 mm |
| 奥行き（インチ） | 1.673 inch |
| 高さ | 16.5 mm |
| 高さ（インチ） | 0.65 inch |
| 幅 | 5.1 mm |
| 幅（インチ） | 0.201 inch |
| 正味重量 | 3.14 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| REACH SVHC | / |
| 材質 | Wemid |
| 色 | ダークベージュ |
| 操作要素の色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプ範囲、最大 | 2.5 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 接続数 | 1 |
| 接続断面、撚線、最大 | 2.5 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 上部 |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 10 mm |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 2.5 mm² |
| 証明書番号（CSA） | 200039-70089609 |
| 配線の最大断面（CSA） | 12 AWG |
| 配線の最小断面（CSA） | 28 AWG |
| 電圧規模B（CSA） | 600 V |
| 電圧規模C（CSA） | 600 V |
| 電圧規模D（CSA） | 600 V |
| 電流の規模B（CSA） | 20 A |
| 電流の規模C（CSA） | 20 A |
| 電流の規模D（CSA） | 5 A |
| 極数 | 1 |
| 標準 | IEC60947-7-1に準拠 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 800 V |
| 定格 DC 電圧 | 800 V |
| 定格電流 | 24 A |
| 最大導体電流 | 24 A |
| 標準 | IEC60947-7-1に準拠 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 28 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 28 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 現在のサイズ C（cURus） | 20 A |
| 現在のサイズ D（cURus） | 5 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 600 V |
| 電圧サイズ C（cURus） | 600 V |
| 電圧サイズ D（cURus） | 600 V |
| 電流サイズ B（cURus） | 20 A |
| 承認/証明書/適合証明書 |
[BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61977) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1513830000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1513830000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1513830000&norm=0) |
| ユーザ文書 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| 認可 |      |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
