APG 4/8
Produktbild
APG 4/8
APG 4/8

APG 4/8

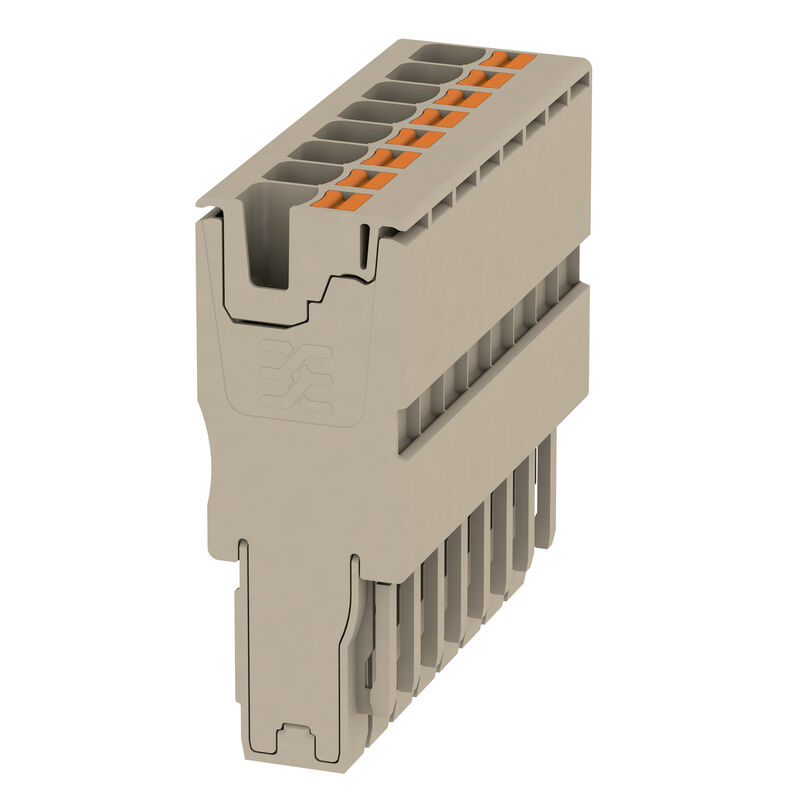

Stecker, 4 mm², 800 V, 32 A, Polzahl: 8, dunkelbeige

Art.-Nr. 2540530000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 45 Ist Zubehör von 29 Verwandte Artikel 317
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Conductors for clamping (rated connection) Bemessungsdaten nach CSA Generale Bemessungsdaten Datos nominales según UL Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Stecker, 4 mm², 800 V, 32 A, Polzahl: 8, dunkelbeige
Best.-Nr.
2540530000
Art
APG 4/8
GTIN (EAN)
4050118552645
Qty.
20 Stück

Abmessungen und Gewichte

Tiefe
50,95 mm
Tiefe (inch)
2,006 inch
Höhe
19 mm
Höhe (inch)
0,748 inch
Breite
48,8 mm
Breite (inch)
1,921 inch
Net weight
40,876 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Basic material
Wemid
Colour
dunkelbeige
UL 94 flammability rating
V-0

Systemkennwerte

Number of potentials
8
Anzahl der Etagen
1

weitere technische Daten

Open sides
geschlossen

Conductors for clamping (rated connection)

Abisolierlänge
10 mm
Anschlussart
PUSH IN
Anschlussrichtung
top
Anzahl Anschlüsse
8
Klemmbereich, max.
4 mm²
Klemmbereich, min.
0,14 mm²
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A4
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,14 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
10 AWG
Leiterquerschnitt min (CSA)
26 AWG
Spannung Gr B (CSA)
600 V
Spannung Gr C (CSA)
600 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
30 A
Strom Gr C (CSA)
30 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
200039-70089609

Generale

Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
In Anlehnung an IEC 60947-7-1
Polzahl
8

Bemessungsdaten

Rated cross-section
4 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
32 A
Current at maximum wires
32 A
Standards
In Anlehnung an IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
1,02 W
Verschmutzungsgrad
3

Datos nominales según UL

Conductor size Field wiring max. (cURus)
10 AWG
Current size C (cURus)
30 A
Current size D (cURus)
5 A
Leitergr. Factory wiring max (cURus)
10 AWG
Leitergr. Factory wiring min (cURus)
26 AWG
Leitergr. Field wiring min (cURus)
26 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
30 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
