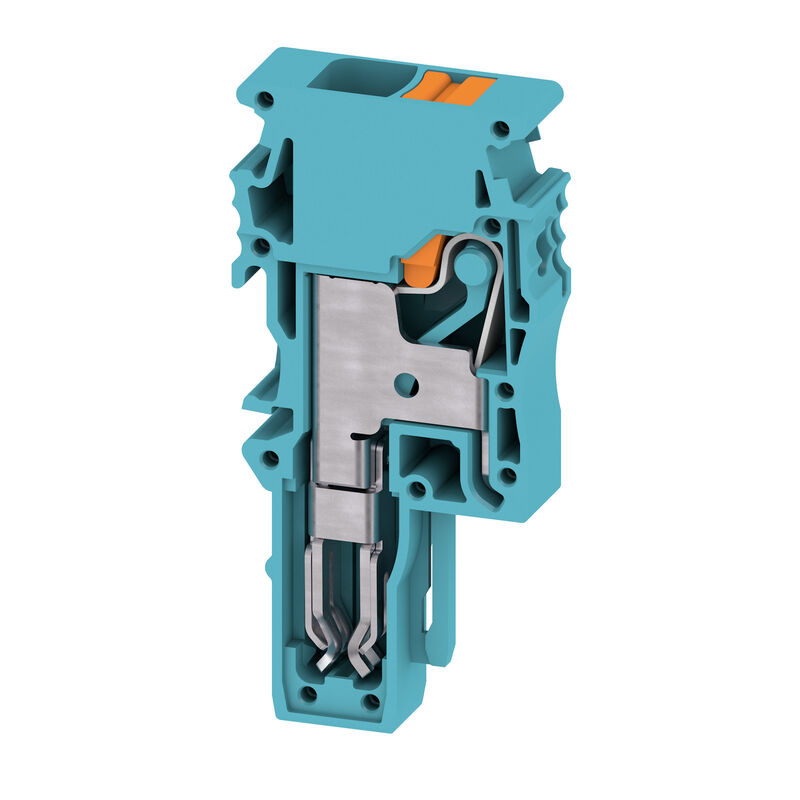

APG 6 L BL

APG 6 L BL

Plug, 6 mm², 800 V, 41 A, Number of poles: 1, blue

Référence produit 3002490000
Fiche technique Mérnöki támogatás
Toebehoren 7 Is accessoire van 6 Verwante producten 317
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductor embornable (conexión nominal) Datos nominales según CSA General Rating data Datos nominales según UL Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Versión
Plug, 6 mm², 800 V, 41 A, Number of poles: 1, blue
Código
3002490000
Tipo
APG 6 L BL
GTIN (EAN)
4099986903364
Cantidad
50 adet

Dimensions and weights

Profundidad
51 mm
Depth (inches)
2,008 inch
Altura
24,3 mm
Height (inches)
0,957 inch
Anchura
8,1 mm
Width (inches)
0,319 inch
Peso neto
7,755 g

Temperatures

Temperatura ambiente
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Material básico
Wemid
Color
blue
Colour of operational elements
orange
Grado inflamabilidad según UL 94
V-0

System specifications

Tapa final obligatoria
Yes
Número de potenciales
1
Number of levels
1
Number of clamping points per level
1
Función N
No
Función PE
No
Función PEN
No

Additional technical data

enclavable
No
Lados abiertos
Open
Tipo de montaje
Plugged

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A5
Dimens. caña destornillador
1.0 x 5.5 mm
Dirección de conexión
top
Longitud de desaislado
12 mm
Número de conexiones
1
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 8
Sección de conexión del conductor, flexible, max.
10 mm²
Sección de conexión del conductor, flexible, mín.
0,5 mm²
Sección de embornado, máx.
10 mm²
Sección de embornado, mín.
0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
10 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
10 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5 mm²
Sección del conductor, semirrígido, máx.
10 mm²
Sección del conductor, semirrígido, mín.
0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.
6 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,5 mm²
Tipo de conexión
PUSH IN

Datos nominales según CSA

Corriente Gr B (CSA)
29 A
Corriente Gr C (CSA)
29 A
Leiterquerschnitt min (CSA)
22 AWG
Núm. de certificación (CSA)
200039-80099474
Sección máx. del conductor (CSA)
8 AWG
Tensión Gr B (CSA)
300 V
Tensión Gr C (CSA)
300 V
Tensión Gr D (CSA)
600 V
Velikost proudu D (CSA)
5 A

General

Normas
In accordance with IEC 60947-7-1
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 8

Rating data

Sección nominal
6 mm²
Tensión nominal
800 V
Tensión nominal para bornes contiguos
800 V
Tensión nominal DC
800 V
Corriente nominal
41 A
Corriente en conductor máximo
41 A
Normas
In accordance with IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
0,78 mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,31 W
Categoría de sobretensión
III
Grado de polución
3

Datos nominales según UL

Conductor size Field wiring min. (cURus)
22 AWG
Corriente Gr B (cURus)
37 A
Corriente Gr C (cURus)
37 A
Corriente Gr D (cURus)
5 A
Ledarstorlek Factory wiring min (cURus)
22 AWG
Sección del conductor Cableado de campo máx. (cURus)
8 AWG
Taille du conducteur Câblage d'usine max. (cURus)
8 AWG
Tension Gr D (cURus)
600 V
Tensione Gr B (cURus)
600 V
Tensión Gr C (cURus)
600 V
인증 번호(cURus)
E60693

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
