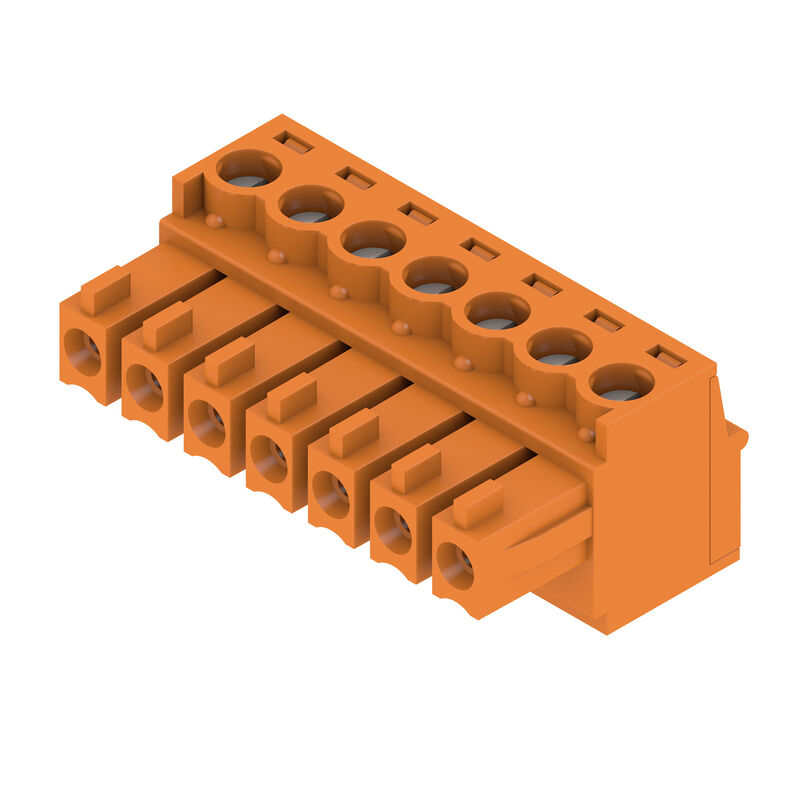

BCZ 3.81/07/180 SN OR BX
제품 이미지
BCZ 3.81/07/180 SN OR BX
제품 이미지
BCZ 3.81/07/180 SN OR BX
Dimensional drawing
BCZ 3.81/07/180 SN OR BX
Graph
BCZ 3.81/07/180 SN OR BX
Graph
BCZ 3.81/07/180 SN OR BX
Graph
Product benefits

BCZ 3.81/07/180 SN OR BX

PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 7, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스

항목 번호 1940780000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 상대품 9 관련 제품 38
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 7, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
주문 번호
1940780000
유형
BCZ 3.81/07/180 SN OR BX
GTIN(EAN)
4032248656059
수량
50 items
제품 데이터
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
패키징
박스

치수 및 중량

깊이
16.1 mm
깊이 (인치)
0.634 inch
높이
11.1 mm
높이 (인치)
0.437 inch
너비
26.76 mm
폭 (인치)
1.054 inch
순중량
5.68 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

시스템 매개변수

Product family
OMNIMATE 시그널 - 시리즈 BC/SC 3.81
Type of connection
필드 결선
Ledaranslutningsteknik
클램프 요크 결선
Delning i mm (P)
3.81 mm
Delning i tum (P)
0.15 "
Ledarutgångsriktning
180°
Number of poles
7
L1(mm)
22.86 mm
L1(인치)
0.9 "
Antal rader
1
Número de filas de polos
1
Rated cross-section
1 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
DIN VDE 0470に適合したタッチセーフ保護
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Объемное сопротивление
≤5 mΩ
코딩 가능
예
탈피 길이
7 mm
클램프 스크류
M 2
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5 N
조임 토크
  • 토크 유형:
    와이어 결선
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0.2 Nm
      • 최대:
        0.25 Nm

자재 데이터

절연재
PA 66 GF 30
컬러 코드
주황색
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
플러그 접점의 레이어 구조
0.5...1.5 µm Cu / 2...5 µm Sn
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

클램프 범위, 최소
0.08 mm²
1.5 mm²
결선 단면규격 AWG, 최소
AWG 28
결선 단면규격 AWG, 최대
AWG 16
단선, 최소 H05(07) V-U
0.2 mm²
단선, 최대 H05(07) V-U
1.5 mm²
연선, 최소 H05(07) V-K
0.2 mm²
연선, 최대 H05(07) V-K
1.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.2 mm²
페럴 포함, DIN 46228 pt 1, 최대
1.5 mm²
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0372700000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5 A
정격 전류, 최대 극 수(Tu=20°C)
17.5 A
정격 전류, 극 수(Tu=40°C)
17 A
정격 전류, 최대 극 수(Tu=40°C)
15.2 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
3 x 1s, 76 A

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Märkström (användargrupp B / CSA)
8 A
Märkström (användargrupp C / CSA)
8 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 16
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Instituto (cURus)
CURUS
인증 번호(cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 28
와이어 단면적, AWG, 최대
AWG 16
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

패키징

Förpackning
박스
VPE-längd
92 mm
VPE-bredd
81 mm
VPE-höjd
71 mm

유형 테스트

Test: Hållfasthet för märkningar
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 정격 전압, 정격 단면적, 피치, 재질 유형, 승인 마킹 UL, 승인 마킹 CSA
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
Test: Felaktig inkoppling (ingen utbytbarhet)
  • 표준:
    DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
Test: Klämbar area
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.08 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.08 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Test beträffande ledare som skadats och lossnat oavsiktligt
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Frånslagstest
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
