製品情報

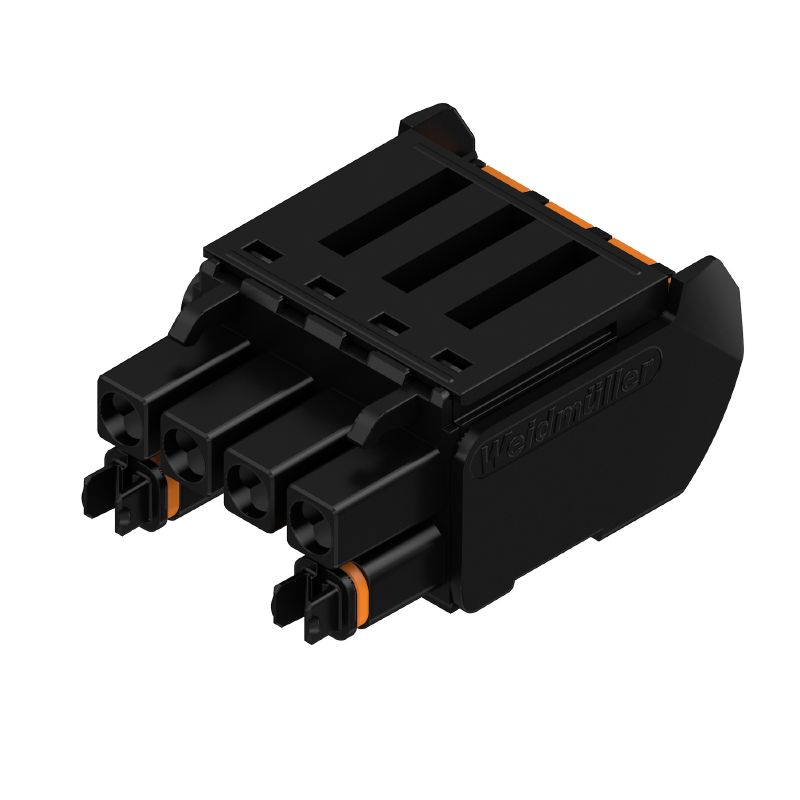

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, 5.00 mm, 極数: 4, 180°, アクチュエータ付プッシュイン, 箱 |
| 注文番号 | 1497500000 |
| 種別 | BHF 5.00/04/180LH BK/BK |
| GTIN (EAN) | 4050118306828 |
| 数量 | 78 items |
| 製品データ |
IEC: 400 V / 10 A / 0.2 - 2.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 14 |
| パッケージ | 箱 |
| 深さ | 30.82 mm |
| 奥行き（インチ） | 1.213 inch |
| 幅 | 22.15 mm |
| 幅（インチ） | 0.872 inch |
| 長さ | 14.6 mm |
| 長さ（インチ） | 0.575 inch |
| 正味重量 | 9.14 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATEハウジング – シリーズCH20M |
| 接続方式 | フィールド接続 |
| 導体接続方法 | アクチュエータ付プッシュイン |
| ピッチ (mm) (P) | 5 mm |
| ピッチ (インチ) (P) | 0.197 " |
| 導体取り出し方向 | 180° |
| 極数 | 4 |
| L1 (mm) | 15 mm |
| L1 (インチ) | 0.591 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 定格断面 | 2.5 mm² |
| 保護度合い | IP20 |
| 体積抵抗 | ≤5 mΩ |
| コーディング可能 | はい |
| 被覆剥き長さ | 10 mm |
| スクリュードライバー刃 | 0.6 x 3.5 |
| プラギング回数 | 25 |
| 絶縁材 | PA 66 GF 30 |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | I |
| 比較追跡指数（CTI） | 600 ≤ CTI |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -40 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 120 °C |
| 配線接続断面 AWG、最小 | AWG 24 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 固定式、最小 H05（07） V-U | 0.2 mm² |
| 固定式、最大 H05（07） V-U | 1.5 mm² |
| 撚線、最小 H07V-R | 0.2 mm² |
| 撚線、最大. H07V-R | 2.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.2 mm² |
| フレキシブル、最大H05（07） V-K | 2.5 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.25 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 2.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.25 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 2.3 mm² |
| EN 60999 a x b; ø 準拠のプラグゲージ パスピン | 2.8 mm x 2.4 mm; 3.0 mm |
| 参照テキスト |
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 10 A |
| 定格電流、最小極数 （Tu=40°C） | 9 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 400 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 320 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 250 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 4 kV |
| クリアランス、最小 | 3 mm |
| 沿面距離、最小 | 3.2 mm |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 200039-70153051 |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ C / CSA 使用) | 50 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 10 A |
| 定格電流（グループ C / CSA 使用） | 10 A |
| 定格電流 (グループ D/CSA 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 26 |
| 導体断面積、AWG、最大 | AWG 14 |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (C/UL 1059 グループ使用) | 50 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 10 A |
| 定格電圧（使用グループ C/UL 1059 ） | 10 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 26 |
| 導体断面積、AWG、最大 | AWG 14 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| UL 94 可燃性等級 | V-0 |
| 比較追跡指数（CTI） | 600 ≤ CTI |
| 絶縁材 | PA 66 GF 30 |
| 絶縁材グループ | I |
| カラーチャート（類似） | RAL 9011 |
| 保護度合い | IP20 |
| 色 | 黒色 |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 承認/証明書/適合証明書 | [CSA Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_48790) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204559) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1497500000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
