製品情報

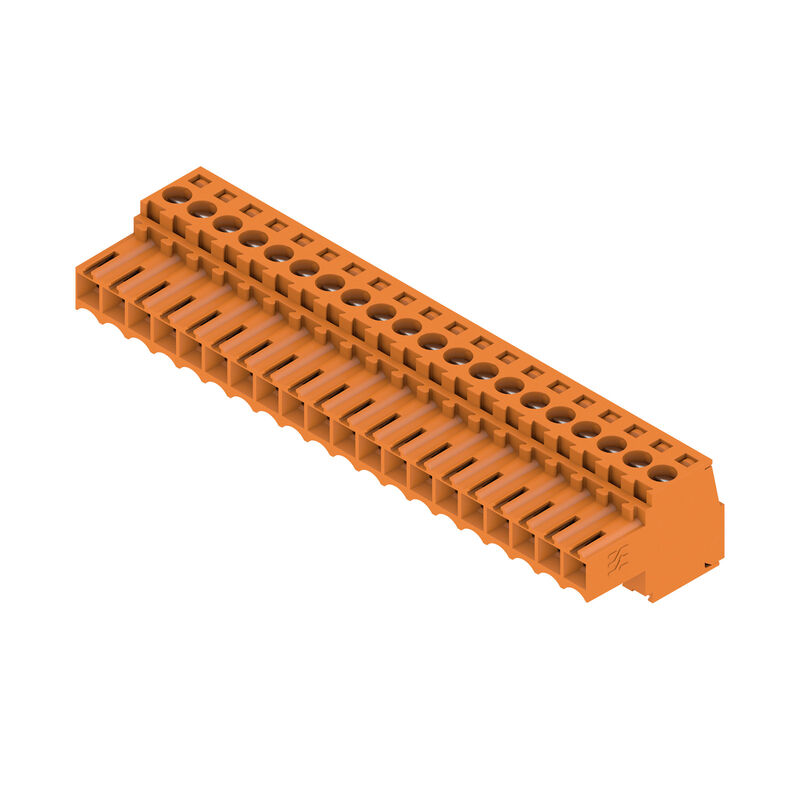

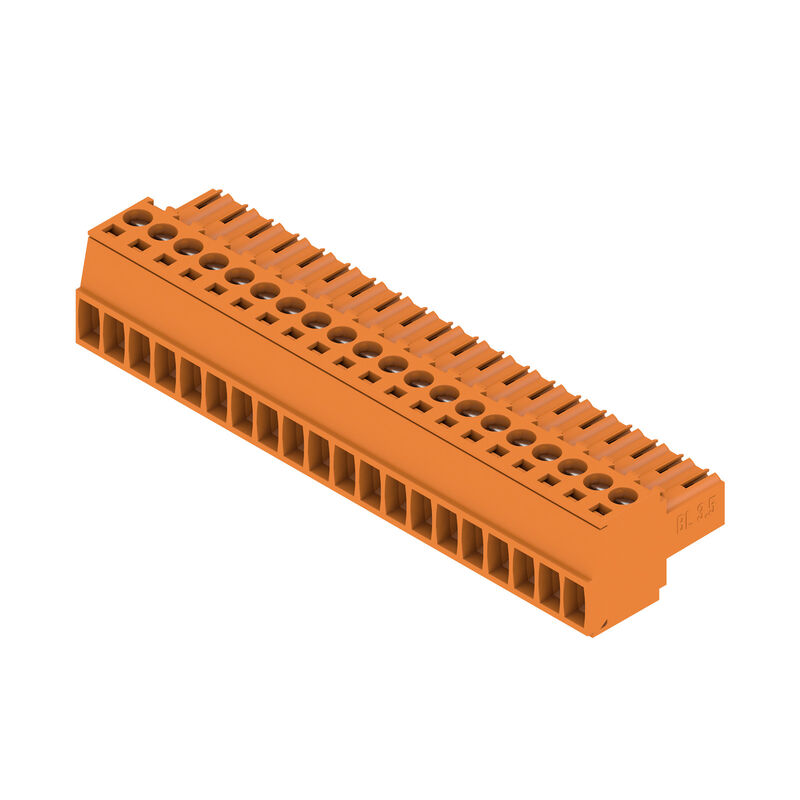

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, 3.50 mm, 極数: 20, 180°, クランプヨークねじ接続, クランプ範囲、最大 : 1.5 mm², 箱 |
| 注文番号 | 1620320000 |
| 種別 | BL 3.50/20/180 SN OR BX |
| GTIN (EAN) | 4008190154455 |
| 数量 | 24 items |
| 製品データ |
IEC: 320 V / 17 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 14 |
| パッケージ | 箱 |

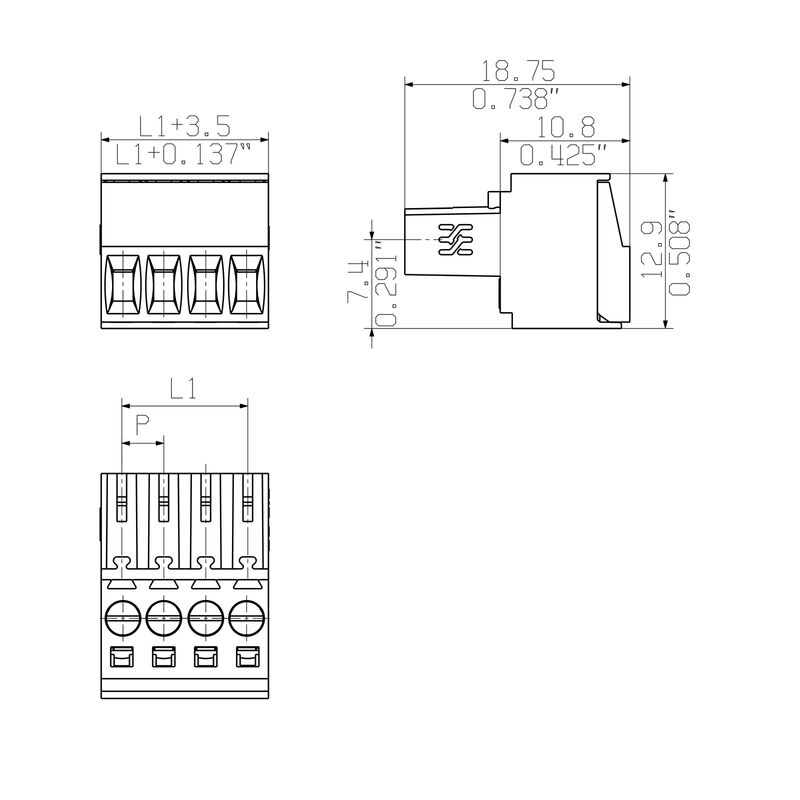

| 深さ | 18.5 mm |
| 奥行き（インチ） | 0.728 inch |
| 高さ | 13 mm |
| 高さ（インチ） | 0.512 inch |
| 幅 | 70 mm |
| 幅（インチ） | 2.756 inch |
| 正味重量 | 17.786 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE信号 – シリーズBL/SL 3.50 |
| 接続方式 | フィールド接続 |
| 導体接続方法 | クランプヨークねじ接続 |
| ピッチ (mm) (P) | 3.5 mm |
| ピッチ (インチ) (P) | 0.138 " |
| 導体取り出し方向 | 180° |
| 極数 | 20 |
| L1 (mm) | 66.5 mm |
| L1 (インチ) | 2.618 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 定格断面 | 1.5 mm² |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続/IP10接続解除 |
| 保護度合い |
IP20
完全取付け時 |
| 体積抵抗 | ≤5 mΩ |
| コーディング可能 | はい |
| 被覆剥き長さ | 6 mm |
| クランプネジ | M 2 |
| スクリュードライバー刃 | 0.4 x 2.5 |
| スクリュードライバー刃の標準 | DIN 5264 |
| プラギング回数 | 25 |
| 差し込み力 / 極、最大. | 7 N |
| 引張強度/極、最大. | 5 N |
| 締付けトルク |
|
| 絶縁材 | PBT |
| 色 | 橙色 |
| カラーチャート（類似） | RAL 2000 |
| 絶縁材グループ | IIIa |
| 比較追跡指数（CTI） | ≥ 200 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| プラグ接点の層構造 | 4...8 µm Sn hot-dip tinned |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 100 °C |
| 温度範囲、設置、最小 | -30 °C |
| 温度範囲、設置、最大 | 100 °C |
| クランプ範囲、最小 | 0.08 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 配線接続断面 AWG、最小 | AWG 28 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 固定式、最小 H05（07） V-U | 0.2 mm² |
| 固定式、最大 H05（07） V-U | 1.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.2 mm² |
| フレキシブル、最大H05（07） V-K | 1.5 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.2 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 1.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.2 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 1.5 mm² |
| EN 60999 a x b; ø 準拠のプラグゲージ パスピン | 2.4 mm x 1.5 mm |
| クランプ導体 |
|
| 参照テキスト |
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 17 A |
| 定格電流、最大極数（Tu=20°C） | 12 A |
| 定格電流、最小極数 （Tu=40°C） | 14.5 A |
| 定格電流、最大極数 （Tu=40°C） | 10 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 320 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 160 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 160 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 2.5 kV |
| 短時間耐電流抵抗 | 3 x 1sで100 A |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 154685-1318353 |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 10 A |
| 定格電流 (グループ D/CSA 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 試験制度（UR） | UR |
| 証明書番号（UR） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 10 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 352 mm |
| VPE幅 | 135 mm |
| VPEの高さ | 25 mm |
| 試験：マーキングの耐久性 |
|
| テスト：連結解除（互換性なし） |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70541) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1620320000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| 認可 |   |
| ROHS | 適合 |
