BLC 5.08/08/180BR OR BX

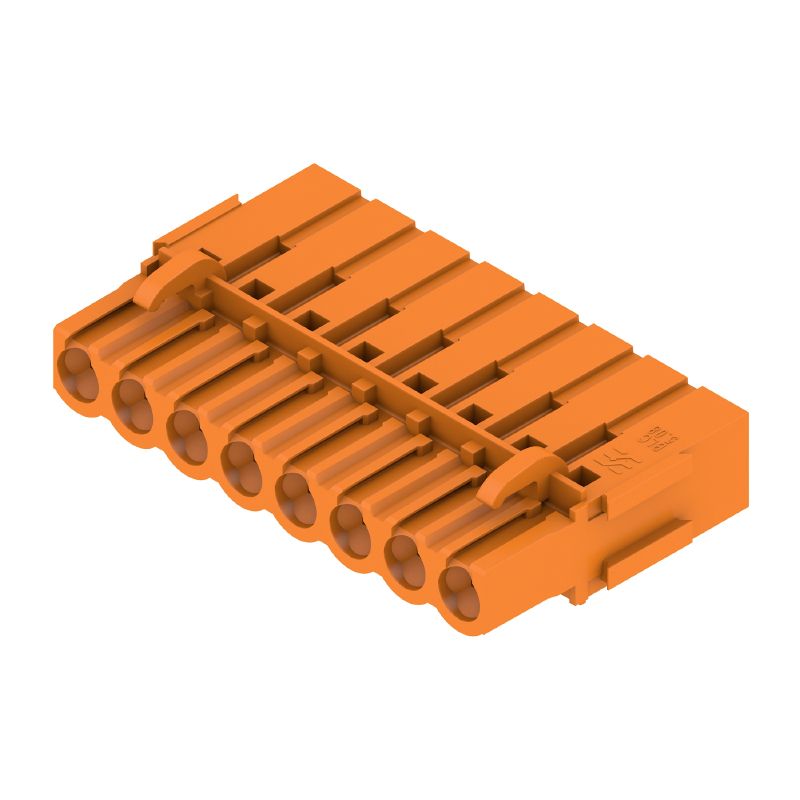

제품 이미지
그림과 유사
BLC 5.08/08/180BR OR BX
제품 이미지
BLC 5.08/08/180BR OR BX
제품 이미지
BLC 5.08/08/180BR OR BX
Dimensional drawing
BLC 5.08/08/180BR OR BX
Graph

BLC 5.08/08/180BR OR BX

PCB 플러그인 커넥터, 암형 플러그, 5.08 mm, 극 수: 8, 180°, 크림프 결선, 클램프 범위, 최대 : 2.5 mm², 박스

항목 번호 1649430000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 12 상대품 38 관련 제품 23
Dopuszczenia 일반 주문 데이터 Wymiary i masa 환경 제품 규정 준수 시스템 매개변수 Materialdata Przewody pasujące do złącza Datos nominales conformes a IEC CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 암형 플러그, 5.08 mm, 극 수: 8, 180°, 크림프 결선, 클램프 범위, 최대 : 2.5 mm², 박스
Order No.
1649430000
Type
BLC 5.08/08/180BR OR BX
GTIN (EAN)
4008190294540
Qty.
50 items
제품 데이터
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
패키징
박스

Wymiary i masa

Depth
24.5 mm
Depth (inches)
0.965 inch
Height
10.1 mm
높이 (인치)
0.398 inch
Width
42.64 mm
폭 (인치)
1.679 inch
Net weight
4.734 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
결선 유형
필드 결선
와이어 결선 방식
크림프 결선
피치(mm)(P)
5.08 mm
Pitch in inches (P)
0.2 "
Conductor outlet direction
180°
극 수
8
L1 in mm
35.56 mm
L1(인치)
1.4 "
행 수
1
핀 시리즈 수량
1
정격 단면적
2.5 mm²
Touch-safe protection acc. to DIN VDE 57 106
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
탈피 길이
5 mm
플러그 주기
25
플러깅 힘/폴, 최대
8.5 N
당기는 힘 / 폴, 최대
6.5 N

Materialdata

Insulating material
PBT GF
Colour
주황색
Colour chart (similar)
RAL 2000과 유사
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 가연성 등급
V-0
Kontaktmaterial
구리 합금
Layer structure of plug contact
4...8 µm Sn 용융 납땜처리
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Przewody pasujące do złącza

Clamping range, min.
0.22 mm²
Clamping range, max.
2.5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 14
Flexible, min. H05(07) V-K
0.5 mm²
Flexible, max. H05(07) V-K
2.5 mm²
Reference text
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
21 A
Rated current, max. number of poles (Tu=20°C)
14.5 A
Rated current, min. number of poles (Tu=40°C)
18 A
Rated current, max. number of poles (Tu=40°C)
12.5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Short-time withstand current resistance
3 x 1s, 120 A

CSA에 따른 정격 데이터

협회(CSA)
CSA
인증 번호(CSA)
12400-374
정격 전압(사용 그룹 B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
와이어 단면적, AWG, 최대
AWG 14
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 14
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
148 mm
VPE 폭
113 mm
VPE height
65 mm

유형 테스트

테스트: 표시 내구성
  • 표준:
    초안 DIN VDE 0627 섹션 6.2.2 / 09.91, DIN IEC 512 파트 7 섹션 5 / 05.94
  • 테스트:
    내구성
  • 평가:
    통과

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 정격 단면적은 사용되는 크림프 접점에 따라 다릅니다.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
