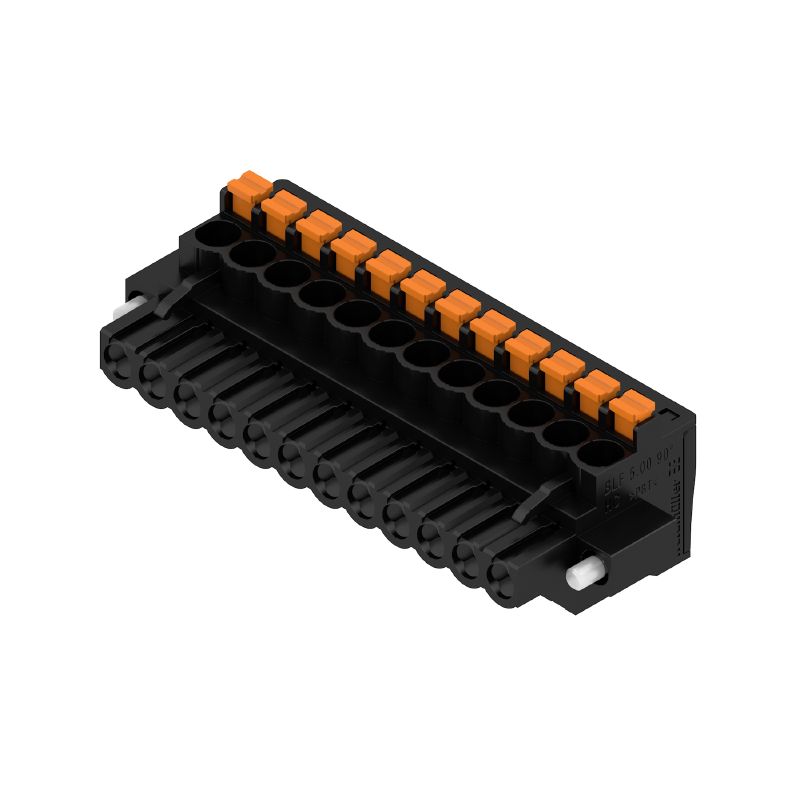

BLF 5.00HC/12/90F SN BK BX

プリント基板用プラグインコネクタ, メス型プラグ, 5.00 mm, 極数: 12, 90°, アクチュエータ付プッシュイン, クランプ範囲、最大 : 3.31 mm², 箱

商品番号 1979560000

製品情報

一般注文データ

バージョン	プリント基板用プラグインコネクタ, メス型プラグ, 5.00 mm, 極数: 12, 90°, アクチュエータ付プッシュイン, クランプ範囲、最大 : 3.31 mm², 箱
注文番号	1979560000
種別	BLF 5.00HC/12/90F SN BK BX
GTIN (EAN)	4032248674763
数量	24 items
製品データ	IEC: 400 V / 24 A / 0.2 - 2.5 mm² UL: 300 V / 18.5 A / AWG 26 - AWG 12
パッケージ	箱

寸法と重量

深さ	26.2 mm
奥行き（インチ）	1.031 inch
高さ	20.8 mm
高さ（インチ）	0.819 inch
幅	69.8 mm
幅（インチ）	2.748 inch
正味重量	27.875 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

システムパラメータ

製品ファミリー	OMNIMATE信号 – BL/SL 5.00シリーズ
接続方式	フィールド接続
導体接続方法	アクチュエータ付プッシュイン
ピッチ (mm) (P)	5 mm
ピッチ (インチ) (P)	0.197 "
導体取り出し方向	90°
極数	12
L1 (mm)	55 mm
L1 (インチ)	2.167 "
行数	1
ピンモデルシリーズ数量	1
定格断面	2.5 mm²
DIN VDE 57 106に適合したタッチセーフ保護	バックｵﾌﾞハンドタッチセーフ
DIN VDE 0470に適合したタッチセーフ保護	IP20接続/IP10接続解除
保護度合い	IP20
体積抵抗	≤5 mΩ
コーディング可能	はい
被覆剥き長さ	10 mm
スクリュードライバー刃	0.6 x 3.5
スクリュードライバー刃の標準	DIN 5264
プラギング回数	25
差し込み力 / 極、最大.	7 N
引張強度/極、最大.	5.5 N
締付けトルク	トルクタイプ: ネジフランジ使用状況の情報: 締付けトルク: 最小：: 0.2 Nm 最大.: 0.25 Nm

材料データ

絶縁材	PBT
色	黒色
カラーチャート（類似）	RAL 9011
絶縁材グループ	IIIa
比較追跡指数（CTI）	≥ 200
UL 94 可燃性等級	V-0
接点材質	銅合金
接触表面	錫メッキ
プラグ接点の層構造	4...8 µm Sn hot-dip tinned
保管温度、最小	-40 °C
保管温度、最大	70 °C
動作温度、最小	-50 °C
動作温度、最大	100 °C
温度範囲、設置、最小	-30 °C
温度範囲、設置、最大	100 °C

接続に適した導体

クランプ範囲、最小	0.13 mm²
クランプ範囲、最大	3.31 mm²
配線接続断面 AWG、最小	AWG 26
導体接続断面積 AWG、最大.	AWG 12
固定式、最小 H05（07） V-U	0.2 mm²
固定式、最大 H05（07） V-U	2.5 mm²
フレキシブル、最小 H05（07） V-K	0.2 mm²
フレキシブル、最大H05（07） V-K	2.5 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.	0.25 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大	2.5 mm²
w. フェルール、DIN 46228 pt 1、最小.	0.25 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大	2.5 mm²
EN 60999 a x b; ø 準拠のプラグゲージパスピン	2.8 mm x 2.0 mm
クランプ導体	導体接続断面: 種別: 配線の細線仕様公称: 0.5 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9025870000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9004050000 導体接続断面: 種別: 配線の細線仕様公称: 0.75 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9025860000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 0542500000 導体接続断面: 種別: 配線の細線仕様公称: 1 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9019100000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 0282800000 導体接続断面: 種別: 配線の細線仕様公称: 1.5 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 0186500000 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0635100000 導体接続断面: 種別: 配線の細線仕様公称: 2.5 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9004080000
参照テキスト	プラスチック製カラーの外径はピッチ（P）より大きくできませんフェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済	IEC 60664-1 IEC 61984
定格電流、最小極数（Tu=20°C）	24 A
定格電流、最大極数（Tu=20°C）	19 A
定格電流、最小極数（Tu=40°C）	21 A
定格電流、最大極数（Tu=40°C）	16.5 A
サージ電圧等級の定格電圧/汚染度 II/2	400 V
サージ電圧等級の定格電圧/汚染度 III/2	320 V
サージ電圧等級の定格電圧 / 汚染度 III/3	250 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2	4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2	4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3	4 kV
短時間耐電流抵抗	3 x 1sで120 A

CSAにに準拠した公称データ

試験制度（CSA）	CSA
証明書番号（CSA）	200039-1121690
定格電圧 (グループ B/CSA 使用)	300 V
定格電圧 (グループ D/CSA 使用)	300 V
定格電流（グループ B/CSA 使用）	10 A
定格電流 (グループ D/CSA 使用)	10 A
導体断面積、AGW、最小	AWG 12
導体断面積、AWG、最大	AWG 26
認可値の参照	仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）	CURUS
証明書番号（cURus）	E60693
定格電圧 (グループ B / UL 1059 使用)	300 V
定格電圧 (グループ D / UL 1059 使用)	300 V
定格電流 (グループ B / UL 1059 使用)	18.5 A
定格電流 (グループ D / UL 1059 使用)	10 A
導体断面積、AGW、最小	AWG 26
導体断面積、AWG、最大	AWG 12
承認値への参照	仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ	箱
VPE 長	350 mm
VPE幅	135 mm
VPEの高さ	30 mm

テストの種類

試験：マーキングの耐久性	標準: IEC 61984セクション6.2および7.3.2 / 10.08は、IEC 60068-2-70 / 12.95からのパターン取得テスト: 原産地表示, 種類の識別, ピッチ, 材料の種類, 日付時計評価: 使用可能テスト: 耐久性評価: 合格した
テスト：連結解除（互換性なし）	標準: IEC 61984セクション6.3および6.9.1 / 10.08, IEC 60512-13-5 / 02.06 テスト: コード要素で180°回転評価: 合格したテスト: 目視検査評価: 合格した
テスト：クランプ可能な断面	標準: IEC 60999-1セクション7および9.1 / 11.99, IEC 60947-1セクション8.2.4.5.1 / 06.07 導体種類: 導体の種類と導体断面: 固定式0.2 mm² 導体の種類と導体断面: 撚線0.2 mm² 導体の種類と導体断面: 固定式2.5 mm² 導体の種類と導体断面: 撚線2.5 mm² 導体の種類と導体断面: AWG 26/1 導体の種類と導体断面: AWG 26/19 導体の種類と導体断面: AWG 14/1 導体の種類と導体断面: AWG 14/19 評価: 合格した
導体の損傷や偶発的な緩みをテストする	標準: IEC 60999-1セクション9.4 / 11.99 要件: 0.2 kg 導体種類: 導体の種類と導体断面: AWG 26/1 導体の種類と導体断面: AWG 26/19 評価: 合格した要件: 0.3 kg 導体種類: 導体の種類と導体断面: H05V-U0.5 導体の種類と導体断面: H05V-K0.5 評価: 合格した要件: 0.7 kg 導体種類: 導体の種類と導体断面: H07V-U2.5 導体の種類と導体断面: H07V-K2.5 導体の種類と導体断面: AWG 14/1 導体の種類と導体断面: AWG 14/19 評価: 合格した
引き抜き試験	標準: IEC 60999-1セクション9.5 / 11.99 要件: ≥10 N 導体種類: 導体の種類と導体断面: AWG 26/1 導体の種類と導体断面: AWG 26/19 評価: 合格した要件: ≥20 N 導体種類: 導体の種類と導体断面: H05V-U0.5 導体の種類と導体断面: H05V-K0.5 評価: 合格した要件: ≥50 N 導体種類: 導体の種類と導体断面: H07V-U2.5 導体の種類と導体断面: H07V-K2.5 導体の種類と導体断面: AWG 14/1 導体の種類と導体断面: AWG 14/19 評価: 合格した

重要なメモ

IPC準拠

適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

注意事項

要求に応じて追加のバリエーション

要求に応じて金メッキの接触面

定格断面積および最小値に関連する定格電流極数。

プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に

プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に

図面上のP =　ピッチ

PZ 6/5圧着工具を備えたワイヤエンドフェルールの圧着形状「A」をお勧めします。

テストポイントは電位ピックアップポイントとしてのみ使用できます。

OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません

平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能
