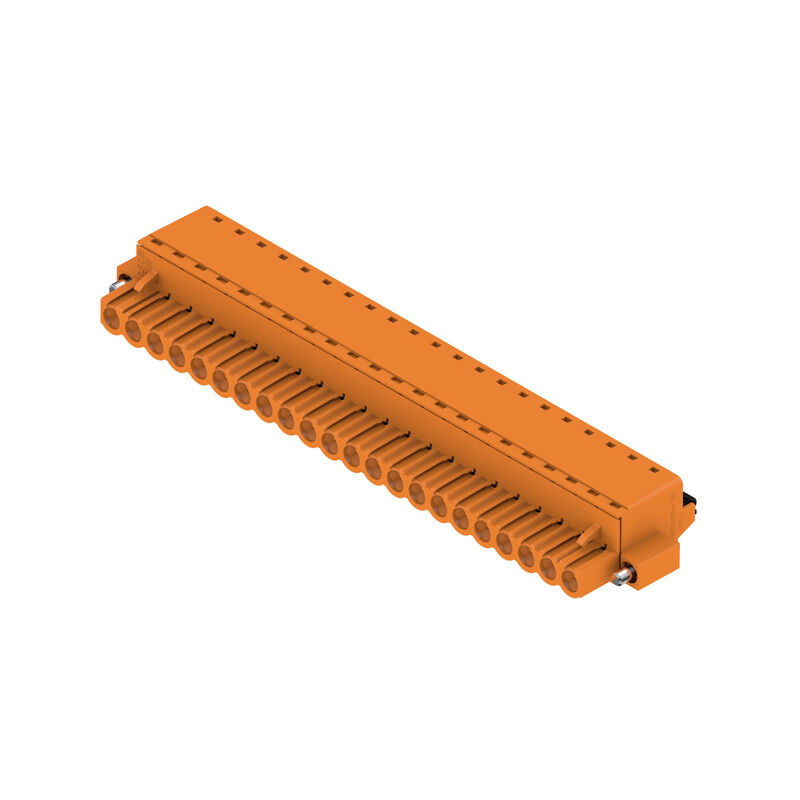

接插件BLF 5.08HC/22/180F SN OR BX
产品图片

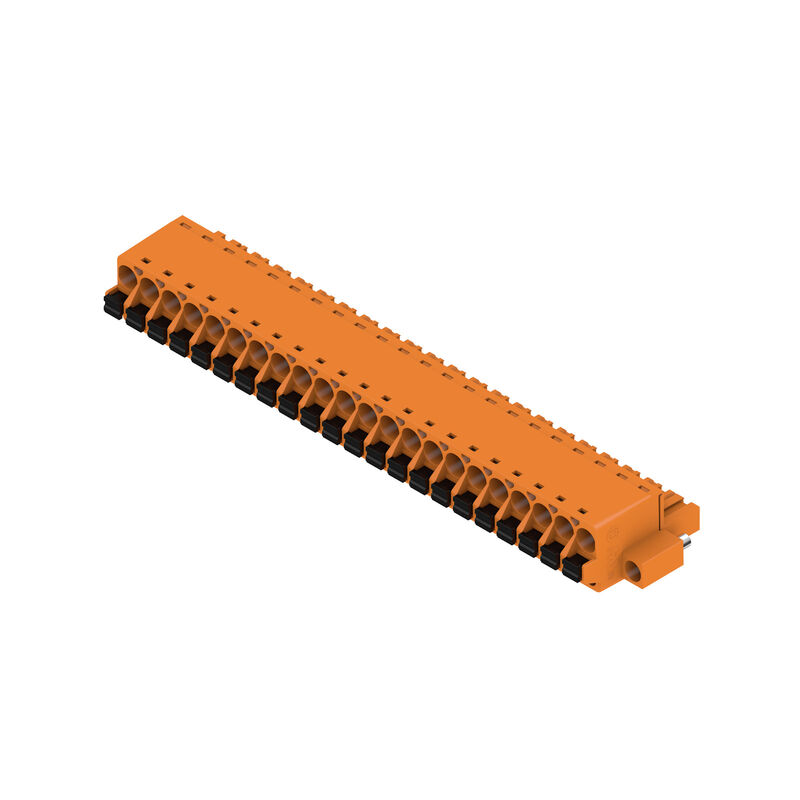

接插件BLF 5.08HC/22/180F SN OR BX
产品图片
接插件BLF 5.08HC/22/180F SN OR BX
Dimensional drawing
接插件BLF 5.08HC/22/180F SN OR BX
Graph
接插件BLF 5.08HC/22/180F SN OR BX
Graph
接插件BLF 5.08HC/22/180F SN OR BX
产品优势
Uncompromising functionality
High vibration resistance
接插件BLF 5.08HC/22/180F SN OR BX
产品优势
Solid PUSH IN contact
Safe and durable
接插件BLF 5.08HC/22/180F SN OR BX
产品优势
Cost-effective wiring
Quick and intuitive operation
接插件BLF 5.08HC/22/180F SN OR BX
产品优势
Wide clamping range
Tool-free wire connection

接插件BLF 5.08HC/22/180F SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 22, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 3.31 mm², Boîte

№ продукта 1013310000
Загрузить спецификации Soutien à l'ingénierie Téléchargements de produits
Accessoires 6 Pièces opposées 5 Autres produits de la même gamme 38
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 22, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 3.31 mm², Boîte
Référence
1013310000
Type
BLF 5.08HC/22/180F SN OR BX
GTIN (EAN)
4032248721047
Qté.
12 Pièce
Indices de produit
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Emballage
Boîte

Dimensions et poids

Profondeur
27,7 mm
Profondeur (pouces)
1,091 inch
Hauteur
14,2 mm
Hauteur (pouces)
0,559 inch
Largeur
121,56 mm
Largeur (pouces)
4,786 inch
Poids net
40,583 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Empreinte carbone du produit
  • Du berceau à la porte:
    2,925 kg CO2 eq.

Paramètres système

Серия изделия
OMNIMATE Signal - série BL/SL 5.08
Вид соединения
Raccordement installation
Метод проводного соединения
PUSH IN avec actionneur
Pas en mm (P)
5,08 mm
Pas en pouces (P)
0,2 "
Orientation de la sortie du conducteur
180°
Number of poles
22
L1 in mm
106,68 mm
L1 in inches
4,2 "
Nombre de séries
1
插针排数
1
额定横截面
2,5 mm²
Protection au toucher selon DIN VDE 57 106
protection doigt
防触电保护（按照DIN VDE 0470）
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
通道电阻
≤5 mΩ
Kódolható
Oui
Longueur de dénudage
10 mm
Lame de tournevis
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
7 N
Force d'extraction/pôle, max.
5,5 N
Couple de serrage
  • Type de couple:
    Bride vissée
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Données des matériaux

Matériau isolant
PBT
Couleur
Orange
Éléments d'actionnement de couleurs
noir
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du contact mâle
4...8 µm Sn étamé à chaud
Température de stockage, min.
−40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
−50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
−30 °C
Plage de température montage, max.
100 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,13 mm²
Plage de serrage, max.
3,31 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 12
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
2,5 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
2,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
2,5 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
2,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,8 mm x 2,0 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025870000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025860000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9019100000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0186500000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0635100000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004080000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      1333100000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
19 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
21 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Tenue aux courants de faible durée
3 x 1s mit 120 A

Données nominales selon CSA

机构
CSA
CSA 认证号
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Courant nominal (groupe d'utilisation D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 12
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institute (cURus)
CURUS
인증 번호(cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
18,5 A
额定电流 (使用组 D / UL 1059)
10 A
导线最小压接面积，AWG
AWG 26
Wire cross-section, AWG, max.
AWG 12
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

包装
Boîte
VPE 长度
338 mm
VPE 宽度
130 mm
VPE 高度
27 mm

Contrôles de type

测试标识的耐久性
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, pas, type de matériau, date horloge
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
测试：误用（不可互换）
  • Norme:
    DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
测试 可夹紧 截面积
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Испытание на повреждение из-за случайного ослабления проводов
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,7 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      H07V-K2.5
  • Évaluation:
    réussite
  • Exigence:
    0,9 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite
Test de décrochage
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-K0.5
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥50 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      H07V-K2.5
  • Évaluation:
    réussite
  • Exigence:
    ≥60 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Forme de sertissage « A » pour embouts avec pince à sertir PZ 6/5 recommandée.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
