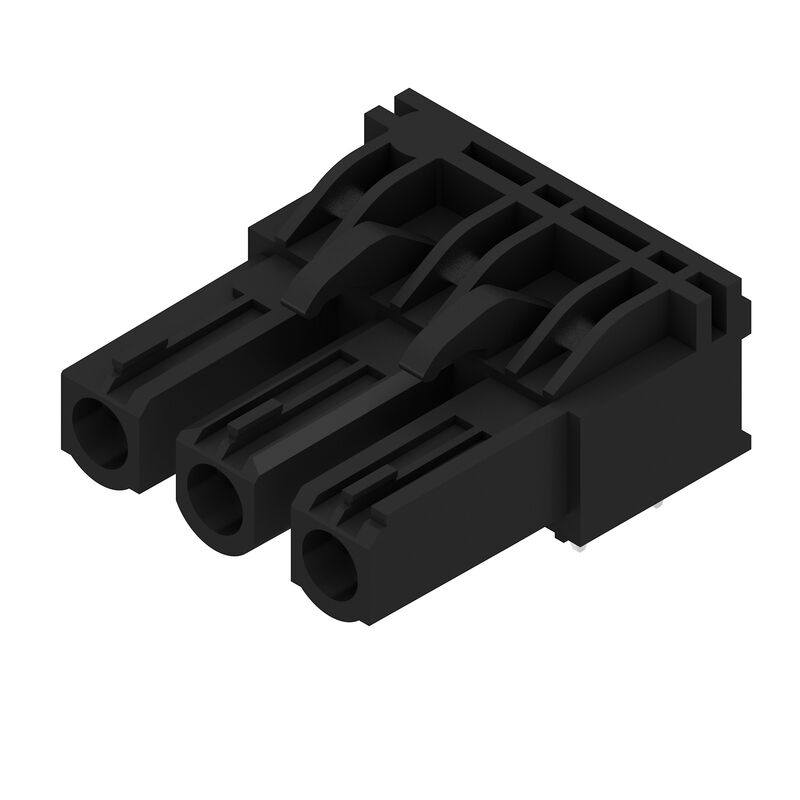

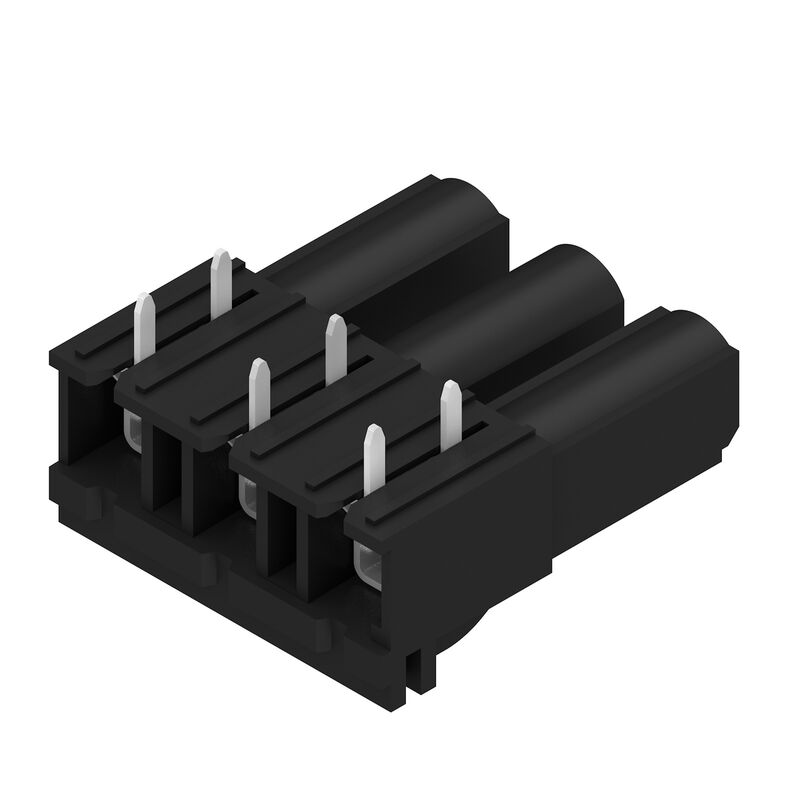

Kretskortsstickanslutning, Hylslist, stängd på sidan, THT lödanslutning, 7.62 mm, Antal poler: 3, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, svart, Box

Produkt-ID 1043240000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Motdelar 1 Använda produkter 4
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylslist, stängd på sidan, THT lödanslutning, 7.62 mm, Antal poler: 3, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, svart, Box
Art.nr.
1043240000
Typ
BLL 7.62HP/03/90 3.2SN BK BX
GTIN (EAN)
4032248774814
Förp.
84 items
Produktparametrar
IEC: 630 V / 24 A
UL: 300 V / 20 A
Förpackning
Box
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1827529200000)/

Mått och vikter

Djup
24,5 mm
Byggdjup (tum)
0,965 inch
Höjd
13,7 mm
Bygghöjd (tum)
0,539 inch
Bredd
22,04 mm
Byggbredd (tum)
0,868 inch
Nettovikt
4,536 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Produktfamilj
OMNIMATE Power – serie BL/SL 7.62HP
Anslutningstyp
Kretskortanslutning
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Antal poler
3
L1 i mm
15,24 mm
L1 i tum
0,6 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20
Koderbar
Ja
Max. instickskraft/pol
10 N
Max. dragkraft/pol
7 N

Materialdata

Isoleringsmaterial
PA GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för lödanslutningen
2...3 µm Ni / 2...4 µm Sn matt
Skiktstruktur för stiftkontakten
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström vid minsta antal poltal (Tu = 20 °C)
24 A
Märkström, max. antal poler (Tu=20°C)
24 A
Märkström, min. antal poler (Tu=40°C)
24 A
Märkström vid maximalt antal poltal (Tu = 40 °C)
21 A
Märkspänning för stötspänning (föroreningsgrad II/2)
630 V
Märkspänning för stötspänning (föroreningsgrad III/2)
630 V
Märkspänning för stötspänning (föroreningsgrad III/3)
400 V
Märkstötspänning för stötspänning (föroreningsgrad II/2)
4 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/2)
6 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/3)
6 kV
Korttidströmhållfasthet
3 x 1s mit 180 A
Krypsträcka, min.
7,8 mm
Luftsträcka, min.
7,2 mm

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
150 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp C / CSA)
20 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
150 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Märkström (användargrupp C / UL 1059)
20 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.
Krypsträcka, min.
7,8 mm
Luftsträcka, min.
7,2 mm

Packaging

Förpackning
Box
VPE-längd
349 mm
VPE-bredd
137 mm
VPE-höjd
31 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Avstånd mellan rader: se hållayout
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
