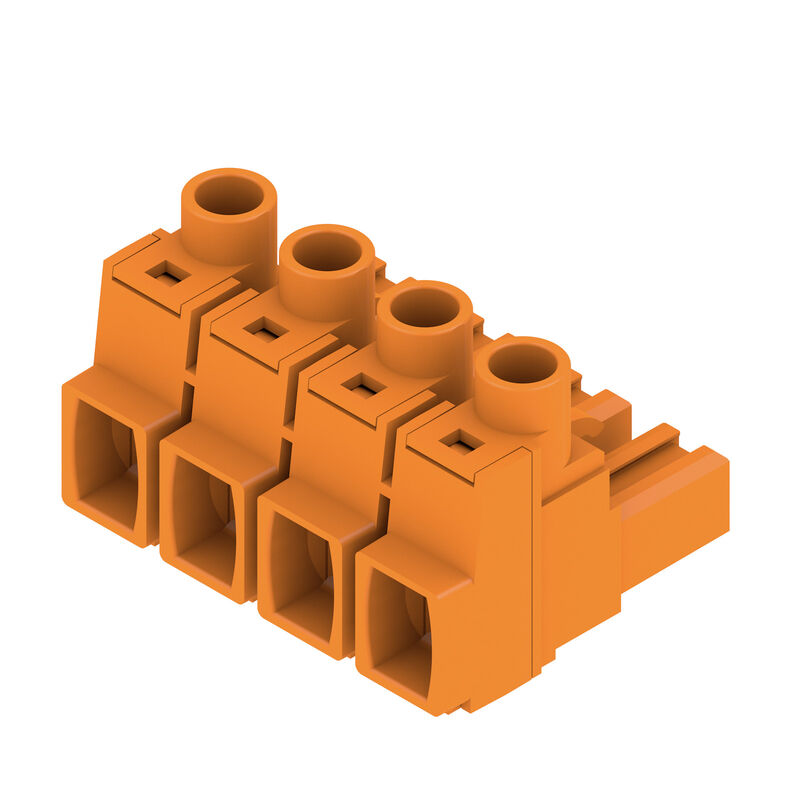

Zdjęcie produktu
BLZ 7.62HP/04/180 SN OR BX

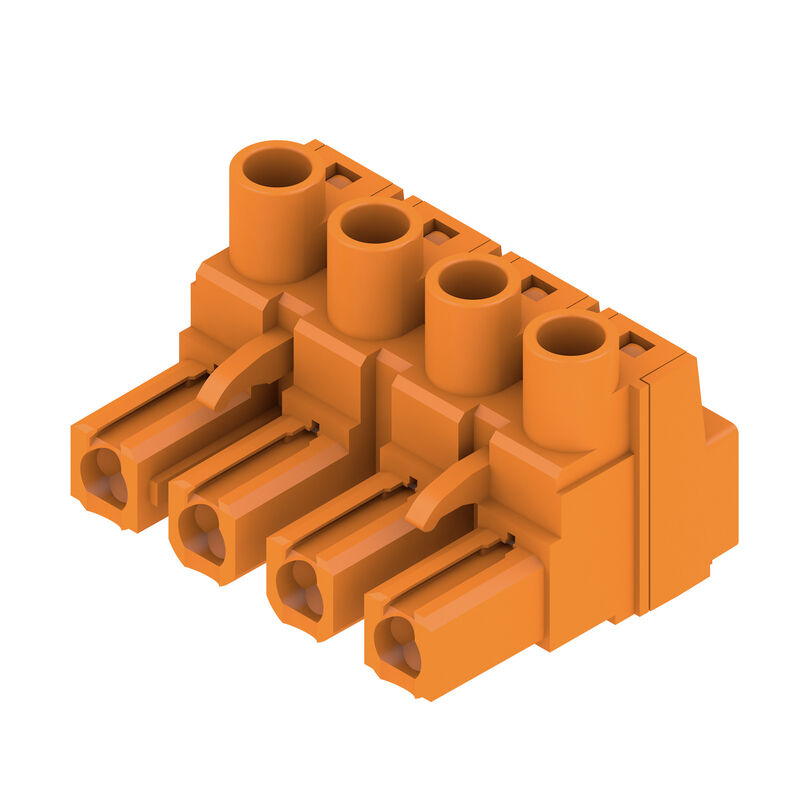

Zdjęcie produktu
BLZ 7.62HP/04/180 SN OR BX

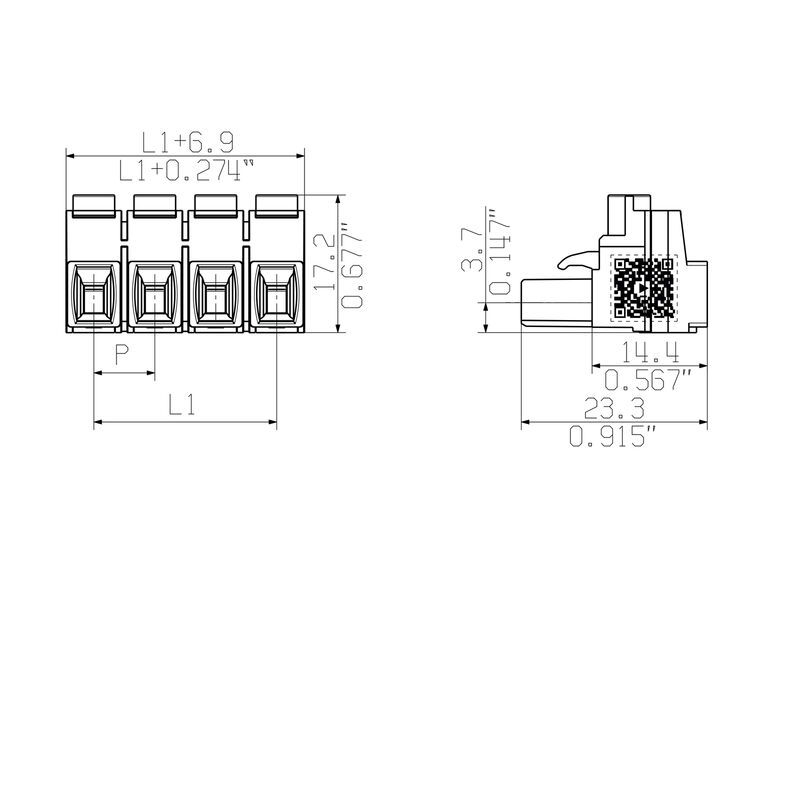

Rysunek wymiarowany
BLZ 7.62HP/04/180 SN OR BX
Wykres
BLZ 7.62HP/04/180 SN OR BX
Wykres

BLZ 7.62HP/04/180 SN OR BX

Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 4, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia

Nr. produktu 1980500000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Odpowiedniki 9 Produkty pokrewne 22
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 4, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia
Nr zam.
1980500000
Typ
BLZ 7.62HP/04/180 SN OR BX
GTIN (EAN)
4032248675555
Ilość
100 szt.
parametry produktu
IEC: 630 V / 29 A / 0.2 - 4 mm²
UL: 600 V / 20 A / AWG 20 - AWG 12
opakowanie
skrzynia

Wymiary i masa

Głębokość
23,3 mm
Głębokość (cale)
0,917 inch
Wysokość
18,3 mm
Wysokość (cale)
0,72 inch
Szerokość
29,76 mm
Szerokość (cale)
1,172 inch
Masa netto
8,075 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Ślad węglowy produktu
  • Kołyska do bramy:
    0.172 kg CO2eq.

Parametry systemu

Rodzina produktów
OMNIMATE Power - seria BL/SL 7.62HP
Rodzaj przyłącza
Przyłącze pola
Technique de raccordement de conducteurs
Przyłącze z jarzmem
Raszter mm-ben (P)
7,62 mm
Passo in pollici (P)
0,3 "
도체 아웃렛 방향
180°
Liczba biegunów
4
L1 in mm
22,86 mm
L1 w calach
0,9 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Jmenovitý průřez
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Touch-safe protection acc. to DIN VDE 0470
IP 20
Stopień ochrony
IP20
Volume resistance
5,00 mΩ
element kodowany
Tak
Długość odizolowania
7 mm
Moment obrotowy dociągający, min.
0,4 Nm
Moment obrotowy dociągający, maks.
0,5 Nm
śruba dociskowa
M 2,5
końcówka wkrętaka
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
9,5 N
Siła ciągnięcia / biegun, maks.
8,5 N

Dane materiałowe

Materiał izolacyjny
PBT
Barwny
pomarańczowy
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Opór izolacji
≥ 108 Ω
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa wtyku
4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,08 mm²
Zakres zaciskania, maks.
4 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
4 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,4 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025760000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0372700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0373000000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
29 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
26,5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
25 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
23 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
500 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
400 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
odporność na zwarcia
3 x 1s z 180 A
Odstęp izolacyjny po izolacji, min.
11,3 mm
Odstęp izolacyjny powietrzny, min.
9,8 mm

Dane znamionowe wg CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group C / CSA)
20 A
Märkström (användargrupp D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 20
Wire cross-section, AWG, max.
AWG 12
Hänvisning till godkännandevärden
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group C / UL 1059)
20 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 20
przekrój przyłącza przewodu AWG, maks.
AWG 12
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Packaging
skrzynia
VPE length
161 mm
VPE width
137 mm
VPE height
84 mm

Testy typu

Test: Durability of markings
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik daty
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: Misengagement (Non-interchangeability)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U4.0
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K4.0
  • Ocena:
    sprawdzony
Pull-out test
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥5 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K4.0
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥60 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U4.0
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
