BLZP 5.00HC/05/90 SN OR BX

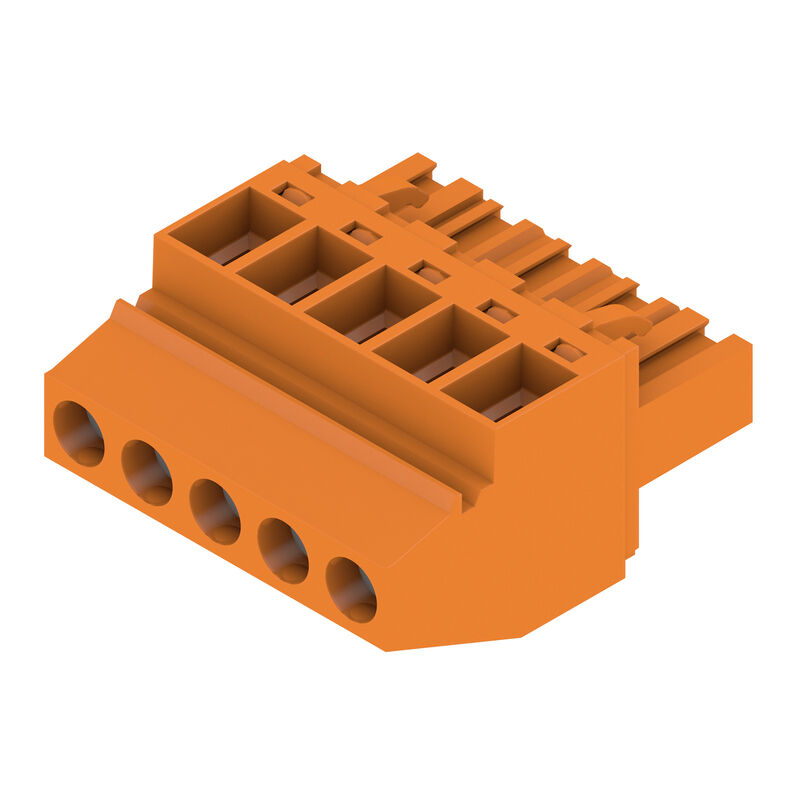

Product image
BLZP 5.00HC/05/90 SN OR BX

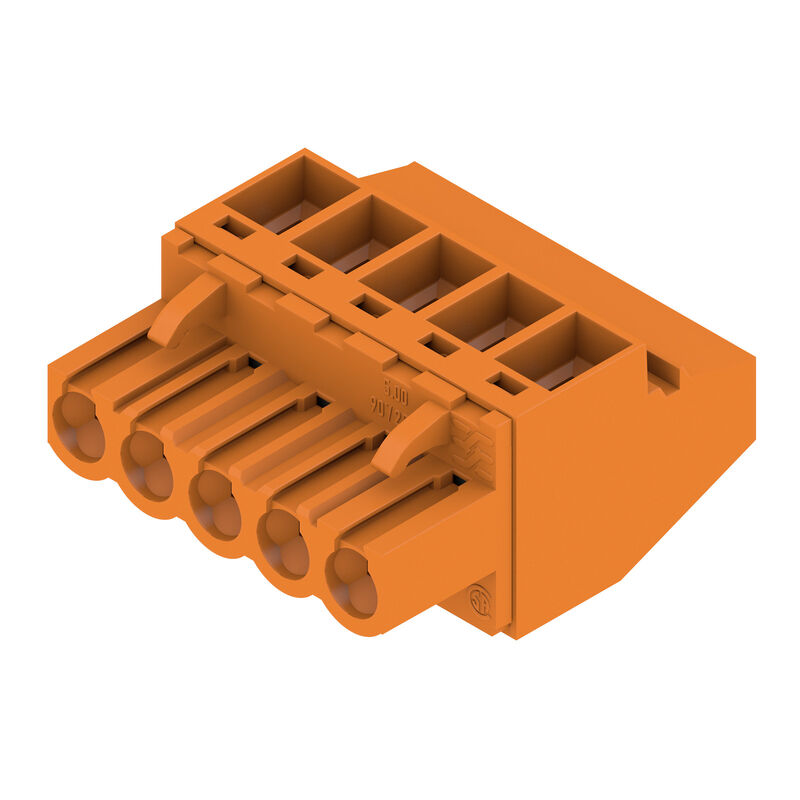

Product image
BLZP 5.00HC/05/90 SN OR BX
Dimensional drawing

BLZP 5.00HC/05/90 SN OR BX

PCB plug-in connector, female plug, 5.00 mm, Number of poles: 5, 90°, Clamping yoke connection, Clamping range, max. : 4 mm², Box

Product ID 1958270000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 6 Contradelen 16 Verwante producten 25
Homologaciones General ordering data Dimensiones y pesos Conformidad medioambiental del producto System Parameters Material data Conductors suitable for connection Bemessungsdaten nach IEC Rated data acc. to CSA Dati di dimensionamento sec. UL 1059 Packing Important note Classifications

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, female plug, 5.00 mm, Number of poles: 5, 90°, Clamping yoke connection, Clamping range, max. : 4 mm², Box
Best.-Nr.
1958270000
Art
BLZP 5.00HC/05/90 SN OR BX
GTIN (EAN)
4032248637133
VPE
72 Pezzo
Parametri prodotto
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Imballaggio
Box

Dimensiones y pesos

Tiefe
27,2 mm
Tiefe (inch)
1,071 inch
Höhe
14,1 mm
Height (inches)
0,555 inch
Breite
25 mm
Szélesség (coll)
0,984 inch
Nettogewicht
9,42 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Produktspezifischer CO2-Fußabdruck
  • Dalla culla al cancello:
    0,216 kg CO2 eq.

System Parameters

Product family
OMNIMATE Signal - series BL/SL 5.00
Type of connection
Field connection
Wire connection method
Csavaros csatlakozás
Pitch in mm (P)
5 mm
Raster in Zoll (P)
0,197 "
Leiterabgangsrichtung
90°
Number of poles
5
L1 in mm
20 mm
L1 in inches
0,788 "
Anzahl Reihen
1
Pin series quantity
1
Rated cross-section
4 mm²
Berührungsschutz nach DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Touch-safe protection acc. to DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Volume resistance
≤5 mΩ
Can be coded
Tak
Abisolierlänge
7 mm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
PH 1
PZ 1
Лезвие отвертки стандартное
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Циклы коммутации
25
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
9 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,4 Nm
      • макс.:
        0,5 Nm

Material data

Isolierstoff
PBT
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Isolationswiderstand
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Kontaktmaterial
Stop Cu
Kontaktoberfläche
cynowana
Schichtaufbau - Steckkontakt
4...8 µm Sn луженый погружением в расплав
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
100 °C

Conductors suitable for connection

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
4 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
4 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
4 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
4 mm²
Lehrdorn nach EN 60999 a x b; ø
2,8 мм x 2,4 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0373000000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
Hinweistext
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
23 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
18 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s z 120 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group D / CSA)
20 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Dati di dimensionamento sec. UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Packaging
Box
VPE length
349 mm
VPE width
138 mm
VPE height
32 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
