BORNE WTR 2.5/ZQV
Imagen de producto

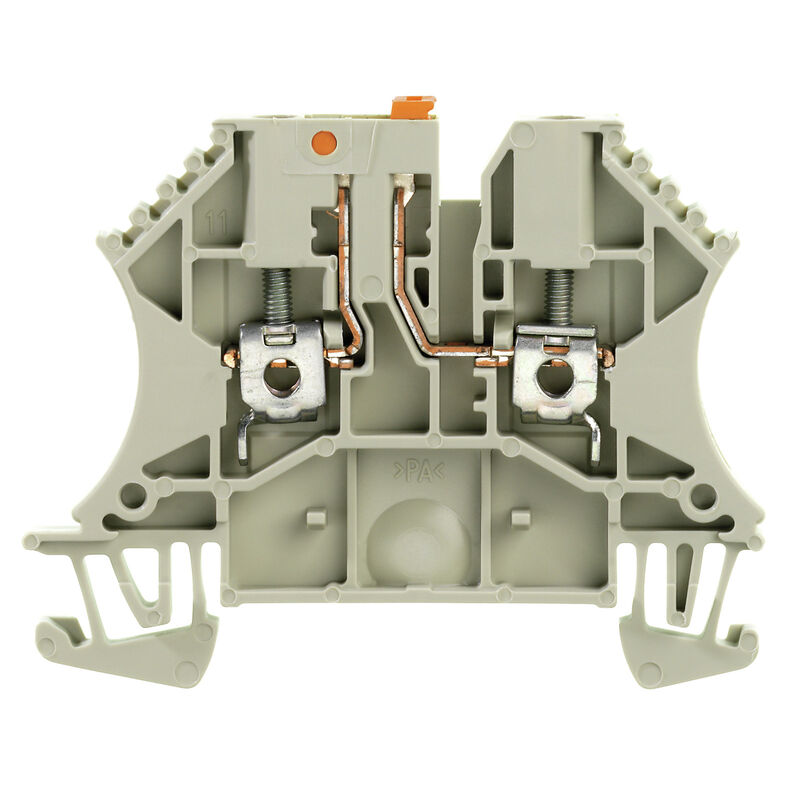

BORNE WTR 2.5/ZQV

BORNE WTR 2.5/ZQV

Zkušební odpojovací svorka, Šroubové připojení, Tmavě béžová, 2.5 mm², 24 A, 500 V, Počet připojení: 2, Počet úrovní: 1

ID výrobku 1855610000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 54 Příbuzné výrobky 162
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Obrázky produktů Klasifikace

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

Všeobecné objednací údaje

Versión
Zkušební odpojovací svorka, Šroubové připojení, Tmavě béžová, 2.5 mm², 24 A, 500 V, Počet připojení: 2, Počet úrovní: 1
Código
1855610000
Tipo
WTR 2.5
GTIN (EAN)
4032248458417
Cantidad
100 ks

Rozměry a hmotnosti

Profundidad
48 mm
Hloubka (v palcích)
1,89 inch
Hloubka včerně DIN lišty
49 mm
Altura
60 mm
Altura (pulgadas)
2,362 inch
Anchura
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
8,01 g

Teploty

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Núm. de certificación (ATEX)
DEMKO14ATEX1389U
Núm. de certificación (IECEX)
IECExUL14.0097U
Max. napětí (ATEX)
500 V
Corriente (ATEX)
21 A
Průřez vodiče max. (ATEX)
2.5 mm²
Max. napětí (IECEX)
500 V
Proud (IECEX)
21 A
Sección máx. del conductor (IECEX)
2.5 mm²
Caracterización EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU značka
II 3 G

Specifikace systému

Verze
Šroubové připojení
Rozpěrka
pro zásuvné propojení
Jeden konec bez konektoru
Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Typ montáže
Příchytka
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Tipo de conexión, conexión adicional
Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
na straně
Longitud de desaislado
10 mm
Número de conexiones
2
Par de apriete con atornillador eléctrico, tipo DMS
1
Par de apriete, max.
0,8 Nm
Par de apriete, min.
0,4 Nm
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
4 mm²
Sección de conexión del conductor, flexible, mín.
0,05 mm²
Sección de embornado, máx.
4 mm²
Sección de embornado, mín.
0,05 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,05 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,05 mm²
Sección del conductor, flexible, mín.
0,05 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sección del conductor, semirrígido, mín.
0,05 mm²
Sección transversal de conductor, núcleo rígido, máx.
4 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,05 mm²
Tipo de conexión
Šroubové připojení
Tipo de conexión 2
Šroubové připojení
Tornillo de apriete
M 2,5

CSA data hodnocení

Corriente Gr C (CSA)
10 A
Núm. de certificación (CSA)
154685-1152890
Sección máx. del conductor (CSA)
12 AWG
Sección mín. del conductor (CSA)
26 AWG
Tensión Gr C (CSA)
300 V

Všeobecně

Carril de montaje
TS 35
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Závažnost znečištění
3

UL data hodnocení

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
12 AWG
Corriente Gr C (UR)
20 A
Průřez vodiče propojení v terénu max. (UR)
12 AWG
Voltage size C (UR)
600 V
Разм. провода Электропроводка полевого уровня, мин. (UR)
30 AWG
컨덕터 크기 팩토리 결선 최소(UR)
30 AWG

Obrázky produktů

Título de ilustración-02
Obrázek výrobku

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
