製品情報

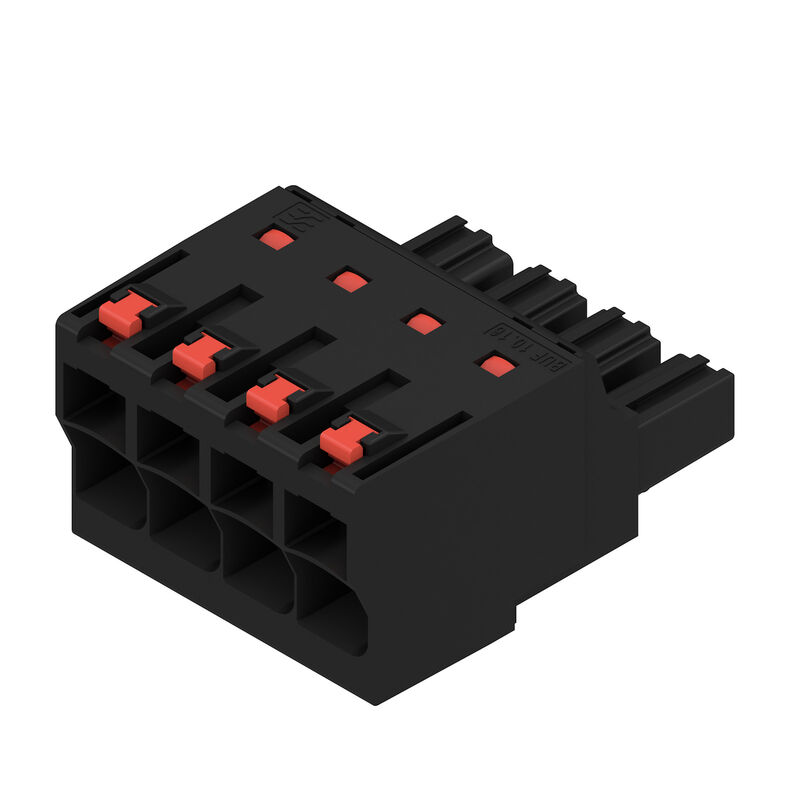

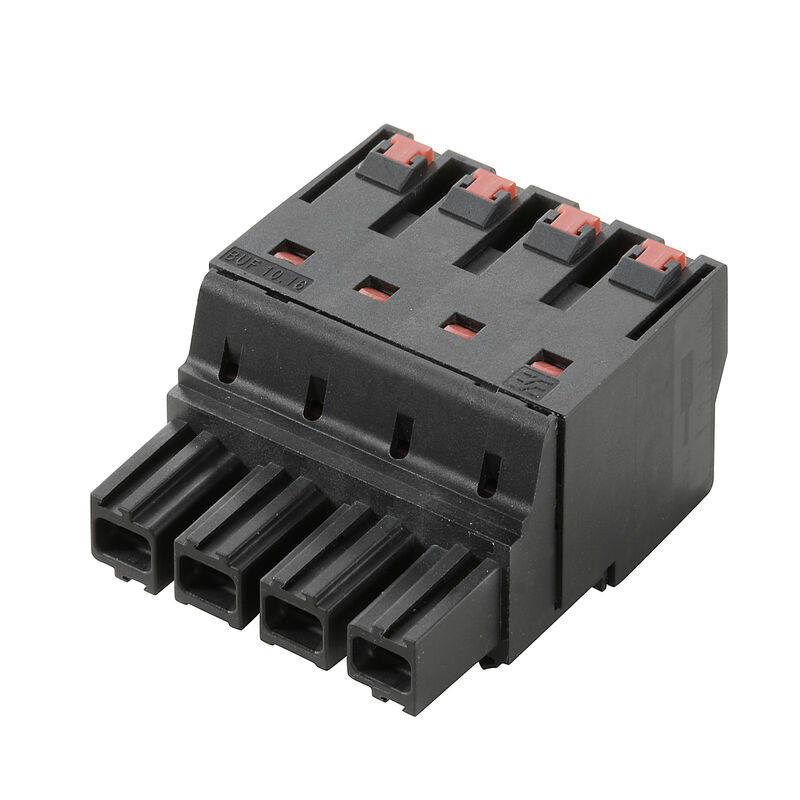

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, 10.16 mm, 極数: 4, 180°, アクチュエータ付プッシュイン, クランプ範囲、最大 : 16 mm², 箱 |
| 注文番号 | 2493410000 |
| 種別 | BUF 10.16IT/04/180 AG BK BX |
| GTIN (EAN) | 4050118503302 |
| 数量 | 28 items |
| 製品データ |
IEC: 1000 V / 76 A / 2.5 - 16 mm² UL: 600 V / 51 A / AWG 12 - AWG 6 |
| パッケージ | 箱 |
| 深さ | 39.5 mm |
| 奥行き（インチ） | 1.555 inch |
| 高さ | 28.9 mm |
| 高さ（インチ） | 1.138 inch |

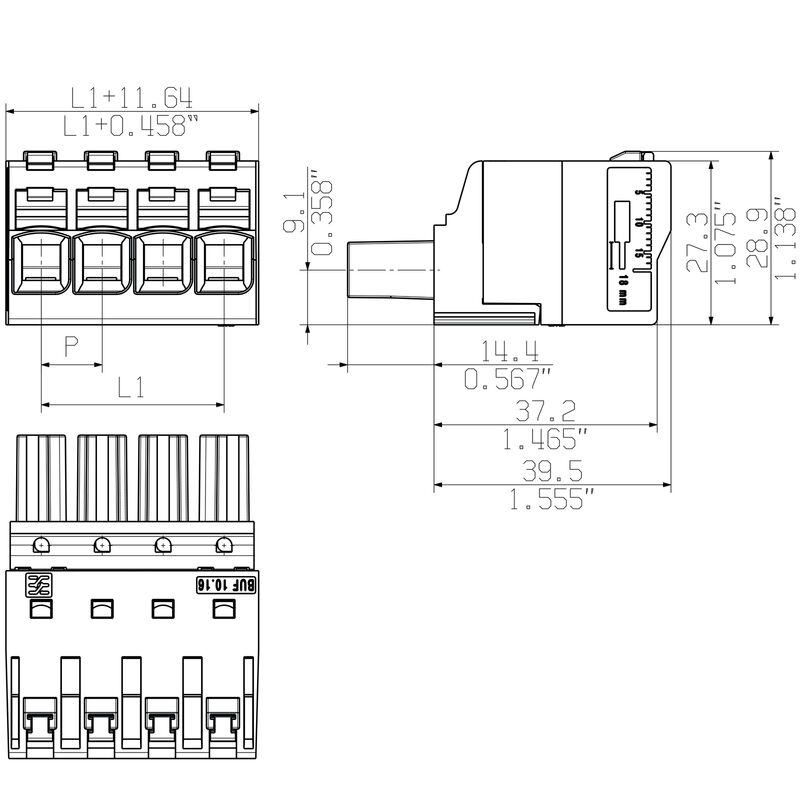

| 幅 | 40.64 mm |
| 幅（インチ） | 1.6 inch |
| 正味重量 | 45.62 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE電源 – シリーズ/10.16 |
| 接続方式 | フィールド接続 |
| 導体接続方法 | アクチュエータ付プッシュイン |
| ピッチ (mm) (P) | 10.16 mm |
| ピッチ (インチ) (P) | 0.4 " |
| 導体取り出し方向 | 180° |
| 極数 | 4 |
| L1 (mm) | 30.48 mm |
| L1 (インチ) | 1.2 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 定格断面 | 16 mm² |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 保護度合い | IP20 |
| コーディング可能 | はい |
| 被覆剥き長さ | 18 mm |
| スクリュードライバー刃 | 0.8 x 4.0 |
| スクリュードライバー刃の標準 | DIN 5264 |
| プラギング回数 | 25 |
| 差し込み力 / 極、最大. | 15 N |
| 引張強度/極、最大. | 15 N |
| 絶縁材 | PA GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | II |
| 比較追跡指数（CTI） | ≥ 400 |
| 絶縁耐性 | ≥ 10⁸ Ω |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 銀メッキの |
| プラグ接点の層構造 | ≥ 3 µm Ag |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| クランプ範囲、最小 | 2.5 mm² |
| クランプ範囲、最大 | 16 mm² |
| 配線接続断面 AWG、最小 | AWG 12 |
| 導体接続断面積 AWG、最大. | AWG 4 |
| 固定式、最小 H05（07） V-U | 2.5 mm² |
| 固定式、最大 H05（07） V-U | 10 mm² |
| 撚線、最小 H07V-R | 10 mm² |
| 撚線、最大. H07V-R | 16 mm² |
| フレキシブル、最小 H05（07） V-K | 2.5 mm² |
| フレキシブル、最大H05（07） V-K | 16 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 2.5 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 16 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 2.5 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 16 mm² |
| クランプ導体 |
|
| 参照テキスト | フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 定格電流、最小極数 （Tu=20°C） | 76 A |
| 定格電流、最大極数（Tu=20°C） | 71 A |
| 定格電流、最小極数 （Tu=40°C） | 70 A |
| 定格電流、最大極数 （Tu=40°C） | 62 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 1,000 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 1,000 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 8 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 8 kV |
| 短時間耐電流抵抗 | 3 x 1s（800Aを使用） |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 600 V |
| 定格電圧 (C/UL 1059 グループ使用) | 600 V |
| 定格電流 (グループ B / UL 1059 使用) | 51 A |
| 定格電圧（使用グループ C/UL 1059 ） | 51 A |
| 導体断面積、AGW、最小 | AWG 12 |
| 導体断面積、AWG、最大 | AWG 6 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 356 mm |
| VPE幅 | 186 mm |
| VPEの高さ | 76 mm |
| 試験：マーキングの耐久性 |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39772) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2493410000) |
| ユーザ文書 |
[Assembly instructions PUSH IN connector with actuator – BUF 10.16 IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_58186)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78427) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
