製品情報

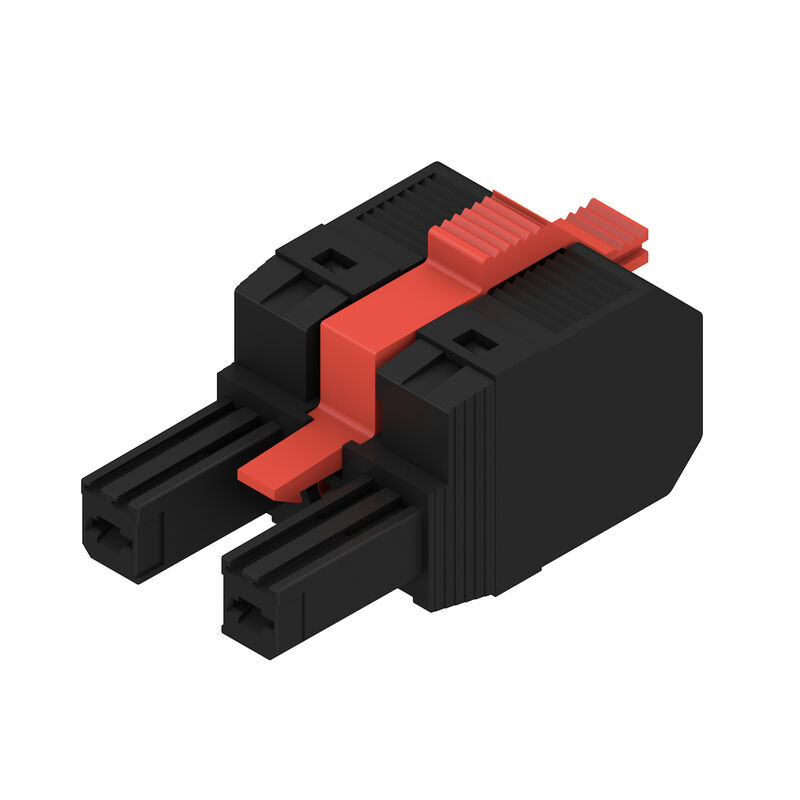

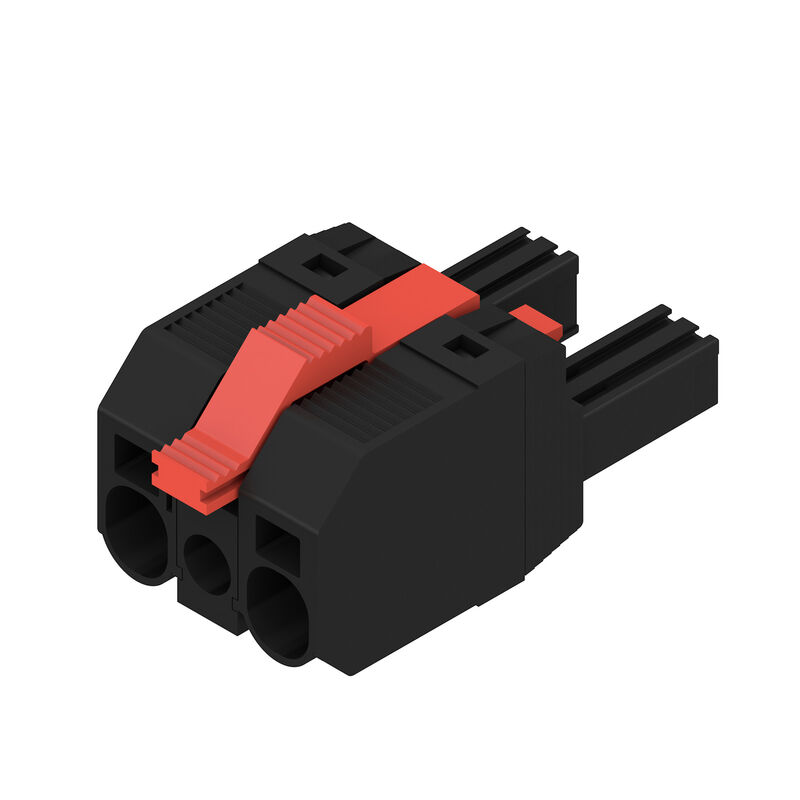

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, 7.62 mm, 極数: 2, 180°, アクチュエータ付プッシュイン, 耐張クランプ接続, クランプ範囲、最大 : 10 mm², 箱 |
| 注文番号 | 1060550000 |
| 種別 | BVF 7.62HP/02/180MF2 SN BK BX |
| GTIN (EAN) | 4032248809981 |
| 数量 | 65 items |
| 製品データ |
IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 8 |
| パッケージ | 箱 |
| 深さ | 47.7 mm |
| 奥行き（インチ） | 1.878 inch |
| 高さ | 22.9 mm |
| 高さ（インチ） | 0.902 inch |
| 正味重量 | 13.403 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE電源 – シリーズBV/SV 7.62HP |
| 接続方式 | フィールド接続 |
| 導体接続方法 |
アクチュエータ付プッシュイン
耐張クランプ接続 |

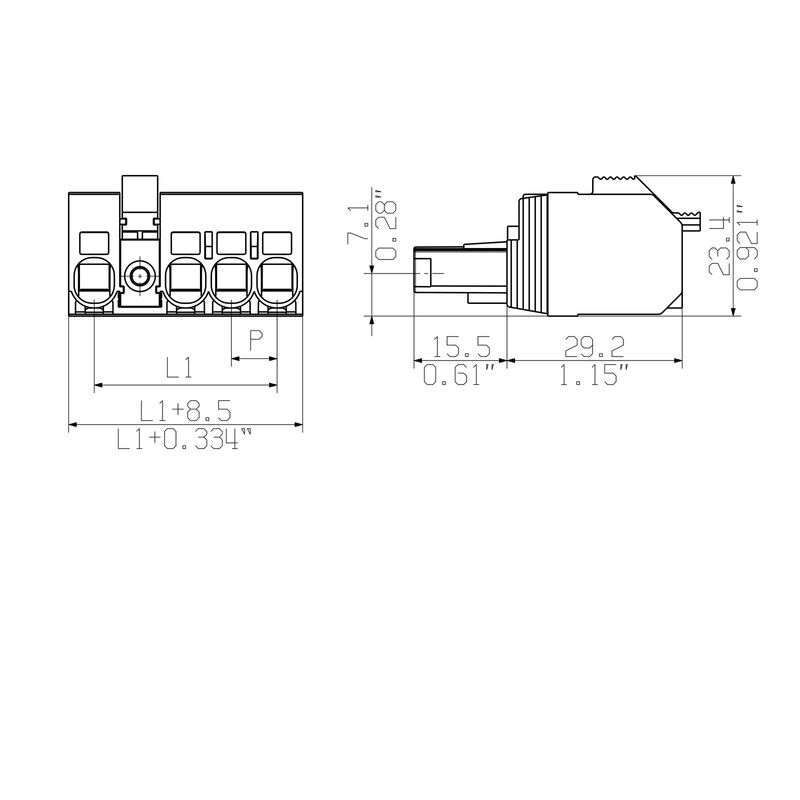

| ピッチ (mm) (P) | 7.62 mm |
| ピッチ (インチ) (P) | 0.3 " |
| 導体取り出し方向 | 180° |
| 極数 | 2 |
| L1 (mm) | 15.24 mm |
| L1 (インチ) | 0.6 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 定格断面 | 6 mm² |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 保護度合い | IP20 |
| 体積抵抗 | 4.50 mΩ |
| コーディング可能 | はい |
| 被覆剥き長さ | 12 mm |
| スクリュードライバー刃 | 0.6 x 3.5 |
| プラギング回数 | 25 |
| 差し込み力 / 極、最大. | 17 N |
| 引張強度/極、最大. | 15 N |
| 絶縁材 | PA GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | II |
| 比較追跡指数（CTI） | ≥ 500 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| プラグ接点の層構造 | 6...8 µm Sn glossy |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 125 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 125 °C |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 10 mm² |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 10 mm² |
| 撚線、最大. H07V-R | 10 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 10 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.5 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 6 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.5 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 10 mm² |
| クランプ導体 |
|
| 参照テキスト |
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 57 A |
| 定格電流、最大極数（Tu=20°C） | 51 A |
| 定格電流、最小極数 （Tu=40°C） | 57 A |
| 定格電流、最大極数 （Tu=40°C） | 45 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 1,000 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 800 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 8 kV |
| 短時間耐電流抵抗 | 3 x 1sで420 A |
| クリアランス、最小 | 10.4 mm |
| 沿面距離、最小 | 12.7 mm |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 200039-1121690 |
| 定格電圧 (グループ B/CSA 使用) | 600 V |
| 定格電圧 (グループ C / CSA 使用) | 600 V |
| 定格電圧 (グループ D/CSA 使用) | 600 V |
| 定格電流（グループ B/CSA 使用） | 33 A |
| 定格電流（グループ C / CSA 使用） | 33 A |
| 定格電流 (グループ D/CSA 使用) | 5 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 8 |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 600 V |
| 定格電圧 (C/UL 1059 グループ使用) | 600 V |
| 定格電圧 (グループ D / UL 1059 使用) | 600 V |
| 定格電流 (グループ B / UL 1059 使用) | 39 A |
| 定格電圧（使用グループ C/UL 1059 ） | 39 A |
| 定格電流 (グループ D / UL 1059 使用) | 5 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 8 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 352 mm |
| VPE幅 | 137 mm |
| VPEの高さ | 51 mm |
| 試験：マーキングの耐久性 |
|
| テスト：連結解除（互換性なし） |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
