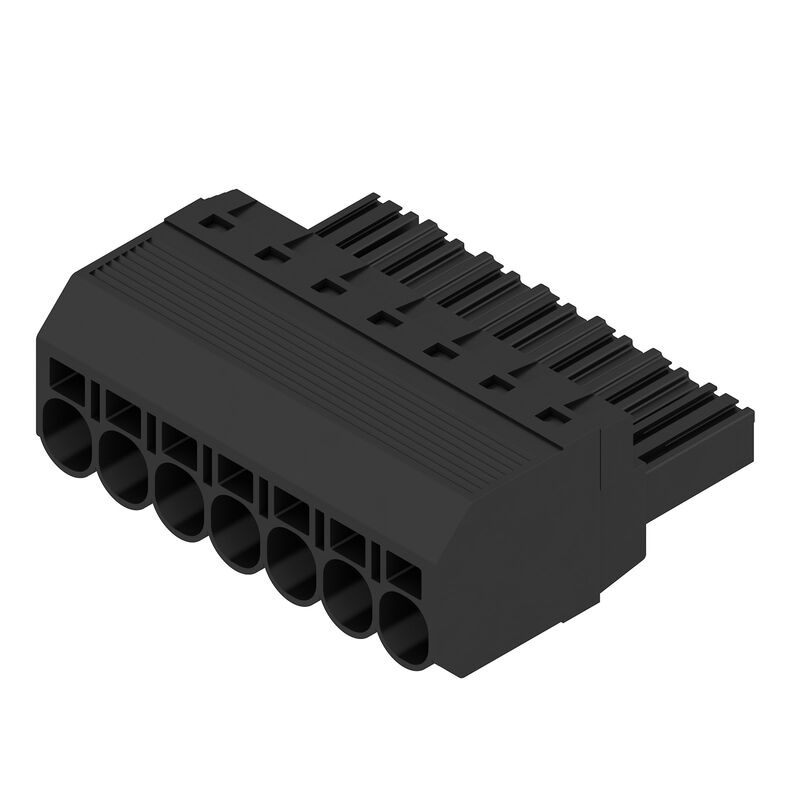

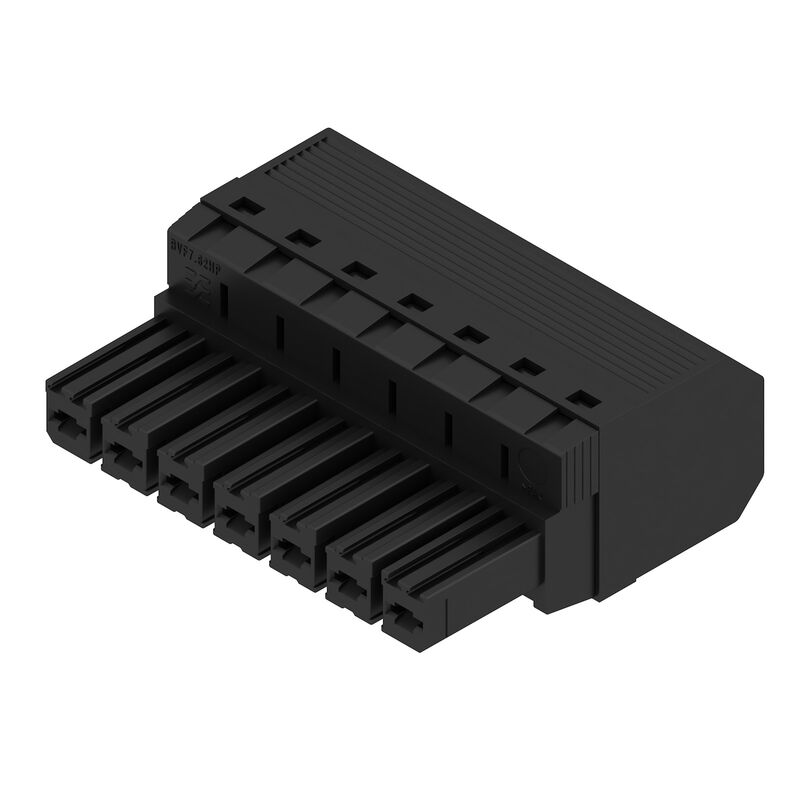

BVF 7.62HP/07/180 SN BK BX

プリント基板用プラグインコネクタ, メス型プラグ, 7.62 mm, 極数: 7, 180°, アクチュエータ付プッシュイン, 耐張クランプ接続, クランプ範囲、最大 : 10 mm², 箱

商品番号 1190570000

製品情報

一般注文データ

バージョン	プリント基板用プラグインコネクタ, メス型プラグ, 7.62 mm, 極数: 7, 180°, アクチュエータ付プッシュイン, 耐張クランプ接続, クランプ範囲、最大 : 10 mm², 箱
注文番号	1190570000
種別	BVF 7.62HP/07/180 SN BK BX
GTIN (EAN)	4032248973903
数量	25 items
製品データ	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 8
パッケージ	箱

寸法と重量

深さ	44.7 mm
奥行き（インチ）	1.76 inch
高さ	20 mm
高さ（インチ）	0.787 inch
正味重量	0.04 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

システムパラメータ

製品ファミリー	OMNIMATE電源 – シリーズBV/SV 7.62HP
接続方式	フィールド接続
導体接続方法	アクチュエータ付プッシュイン耐張クランプ接続
ピッチ (mm) (P)	7.62 mm
ピッチ (インチ) (P)	0.3 "
導体取り出し方向	180°
極数	7
L1 (mm)	45.62 mm
L1 (インチ)	1.8 "
行数	1
ピンモデルシリーズ数量	1
定格断面	6 mm²
DIN VDE 57 106に適合したタッチセーフ保護	フィンガータッチセーフ
DIN VDE 0470に適合したタッチセーフ保護	IP 20
保護度合い	IP20
体積抵抗	4.50 mΩ
コーディング可能	はい
被覆剥き長さ	12 mm
スクリュードライバー刃	0.6 x 3.5
プラギング回数	25
差し込み力 / 極、最大.	17 N
引張強度/極、最大.	15 N

材料データ

絶縁材	PA GF
色	黒色
カラーチャート（類似）	RAL 9011
絶縁材グループ	II
比較追跡指数（CTI）	≥ 500
UL 94 可燃性等級	V-0
接点材質	銅合金
接触表面	錫メッキ
プラグ接点の層構造	6...8 µm Sn glossy
保管温度、最小	-40 °C
保管温度、最大	70 °C
動作温度、最小	-50 °C
動作温度、最大	125 °C
温度範囲、設置、最小	-25 °C
温度範囲、設置、最大	125 °C

接続に適した導体

クランプ範囲、最小	0.5 mm²
クランプ範囲、最大	10 mm²
固定式、最小 H05（07） V-U	0.5 mm²
固定式、最大 H05（07） V-U	10 mm²
撚線、最大. H07V-R	10 mm²
フレキシブル、最小 H05（07） V-K	0.5 mm²
フレキシブル、最大H05（07） V-K	10 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.	0.5 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大	6 mm²
w. フェルール、DIN 46228 pt 1、最小.	0.5 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大	10 mm²
クランプ導体	導体接続断面: 種別: 配線の細線仕様公称: 0.5 mm² フェルール端子: 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 0409500000 導体接続断面: 種別: 配線の細線仕様公称: 0.75 mm² フェルール端子: 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 9025910000 導体接続断面: 種別: 配線の細線仕様公称: 1 mm² フェルール端子: 被覆剥き長さ: 公称: 15 mm 推奨フェルール端子: 9025930000 導体接続断面: 種別: 配線の細線仕様公称: 1.5 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9004060000 被覆剥き長さ: 公称: 15 mm 推奨フェルール端子: 9019140000 導体接続断面: 種別: 配線の細線仕様公称: 2.5 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0186100000 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 9019170000 導体接続断面: 種別: 配線の細線仕様公称: 4 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0244100000 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 9019200000 導体接続断面: 種別: 配線の細線仕様公称: 6 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0191900000 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 0533500000 導体接続断面: 種別: 配線の細線仕様公称: 10 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0282900000
参照テキスト	プラスチック製カラーの外径はピッチ（P）より大きくできませんフェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済	IEC 60664-1 IEC 61984
定格電流、最小極数（Tu=20°C）	57 A
定格電流、最大極数（Tu=20°C）	51 A
定格電流、最小極数（Tu=40°C）	57 A
定格電流、最大極数（Tu=40°C）	45 A
サージ電圧等級の定格電圧/汚染度 II/2	1,000 V
サージ電圧等級の定格電圧/汚染度 III/2	1,000 V
サージ電圧等級の定格電圧 / 汚染度 III/3	800 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2	6 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2	8 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3	8 kV
短時間耐電流抵抗	3 x 1sで420 A
クリアランス、最小	10.4 mm
沿面距離、最小	12.7 mm

CSAにに準拠した公称データ

試験制度（CSA）	CSA
証明書番号（CSA）	200039-1121690
定格電圧 (グループ B/CSA 使用)	600 V
定格電圧 (グループ C / CSA 使用)	600 V
定格電圧 (グループ D/CSA 使用)	600 V
定格電流（グループ B/CSA 使用）	33 A
定格電流（グループ C / CSA 使用）	33 A
定格電流 (グループ D/CSA 使用)	5 A
導体断面積、AGW、最小	AWG 24
導体断面積、AWG、最大	AWG 8
認可値の参照	仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）	CURUS
証明書番号（cURus）	E60693
定格電圧 (グループ B / UL 1059 使用)	600 V
定格電圧 (C/UL 1059 グループ使用)	600 V
定格電圧 (グループ D / UL 1059 使用)	600 V
定格電流 (グループ B / UL 1059 使用)	39 A
定格電圧（使用グループ C/UL 1059 ）	39 A
定格電流 (グループ D / UL 1059 使用)	5 A
導体断面積、AGW、最小	AWG 24
導体断面積、AWG、最大	AWG 8
承認値への参照	仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ	箱
VPE 長	352 mm
VPE幅	136 mm
VPEの高さ	62 mm

テストの種類

試験：マーキングの耐久性	標準: DIN EN 61984セクション7.3.2 / 09.02 DIN EN 60068-2-70 / 07.96からのパターン取得テスト: 原産地表示, 種類の識別, ピッチ評価: 使用可能テスト: 耐久性評価: 合格した
テスト：連結解除（互換性なし）	標準: DIN EN 61984セクション6.3および6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08 テスト: コード要素で180°回転評価: 合格したテスト: 要素をコード要素無しで 180° 回転評価: 合格した
テスト：クランプ可能な断面	標準: DIN EN 60999-1セクション7および9.1 / 12.00, DIN EN 60947-1セクション8.2.4.5.1 / 04.08 導体種類: 導体の種類と導体断面: 固定式0.5 mm² 導体の種類と導体断面: 撚線0.5 mm² 導体の種類と導体断面: 固定式6 mm² 導体の種類と導体断面: 撚線6 mm² 導体の種類と導体断面: AWG 24/1 導体の種類と導体断面: AWG 24/19 導体の種類と導体断面: AWG 14/1 導体の種類と導体断面: AWG 14/19 評価: 合格した
導体の損傷や偶発的な緩みをテストする	標準: DIN EN 60999-1セクション9.4 / 12.00 要件: 0.3 kg 導体種類: 導体の種類と導体断面: H05V-U0.5 導体の種類と導体断面: H05V-K0.5 導体の種類と導体断面: AWG 20/1 導体の種類と導体断面: AWG 20/19 評価: 合格した要件: 1.4 kg 導体種類: 導体の種類と導体断面: H07V-U6 導体の種類と導体断面: H07V-K6 導体の種類と導体断面: AWG 10/1 導体の種類と導体断面: AWG 10/19 評価: 合格した
引き抜き試験	標準: DIN EN 60999-1セクション9.5 / 12.00 要件: ≥20 N 導体種類: 導体の種類と導体断面: H05V-U0.5 導体の種類と導体断面: H05V-K0.5 導体の種類と導体断面: AWG 20/1 導体の種類と導体断面: AWG 20/19 評価: 合格した要件: 80 N 導体種類: 導体の種類と導体断面: H07V-U6 導体の種類と導体断面: H07V-K6 導体の種類と導体断面: AWG 10/1 導体の種類と導体断面: AWG 10/19 評価: 合格した

重要なメモ

IPC準拠

適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

注意事項

要求に応じて追加のバリエーション

プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に

プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に

図面上のP =　ピッチ

公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。

OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません

平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能
