BVFL 7.62HP/05/180MF3 SN BK BX

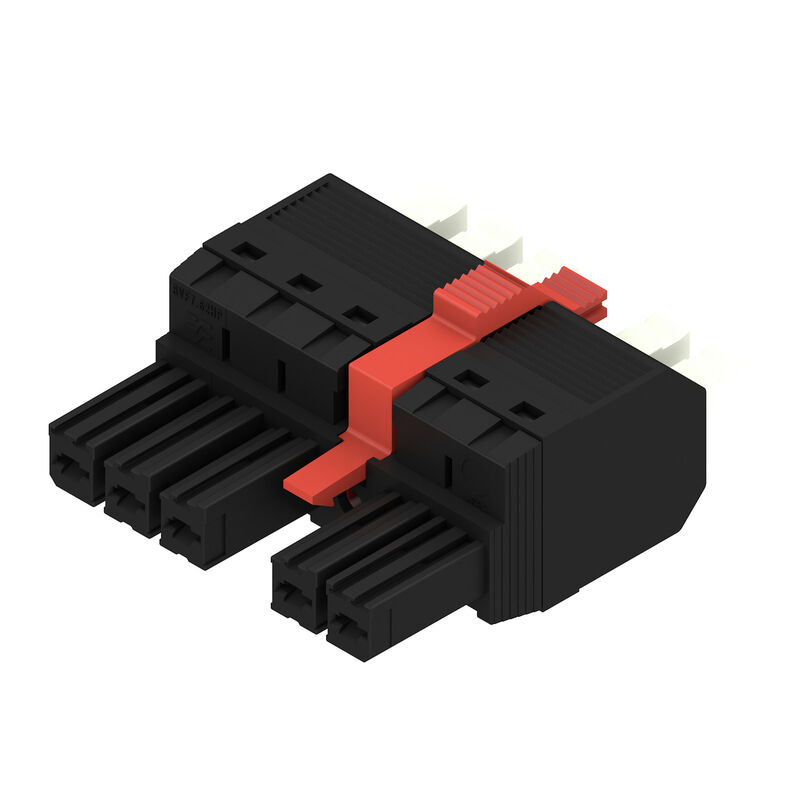

Illustrazione del prodotto
BVFL 7.62HP/05/180MF3 SN BK BX

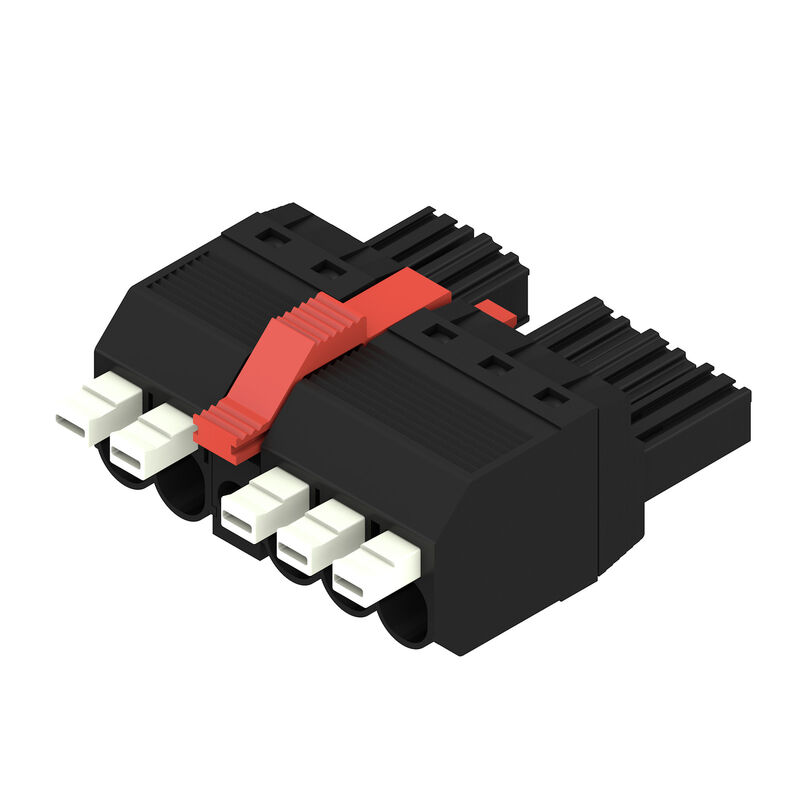

Illustrazione del prodotto
BVFL 7.62HP/05/180MF3 SN BK BX
Dimensional drawing
Come da figura
BVFL 7.62HP/05/180MF3 SN BK BX
Connection diagram
BVFL 7.62HP/05/180MF3 SN BK BX
Graph
BVFL 7.62HP/05/180MF3 SN BK BX
Graph
Installation without tools
Outlet direction: 90° und 180°
BVFL 7.62HP/05/180MF3 SN BK BX
Graph
BVFL 7.62HP/05/180MF3 SN BK BX
Vantaggi del prodotto
Secure connection of small conductors
PUSH IN WIRE READY
BVFL 7.62HP/05/180MF3 SN BK BX
Vantaggi del prodotto
Installation without tools
Outlet direction: 90° und 180°

BVFL 7.62HP/05/180MF3 SN BK BX

Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 5, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 6 mm², Box

N. articolo 2549380000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Controparti 4 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Mått och vikter Conformità ambientale del prodotto System Parameters Material data Conduttori adatti al collegamento Märkdata enligt IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Packing Nota importante Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Wersja
Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 5, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 6 mm², Box
Nr zam.
2549380000
Typ
BVFL 7.62HP/05/180MF3 SN BK BX
GTIN (EAN)
4050118558920
Ilość
42 Pezzo
Parametri prodotto
IEC: 1000 V / 41 A / 0.5 - 6 mm²
UL: 600 V / 39 A / AWG 24 - AWG 8
Imballaggio
Box

Mått och vikter

Głębokość
52,1 mm
Głębokość (cale)
2,051 inch
Wysokość
20,6 mm
Altezza (pollici)
0,811 inch
Masa netto
30,403 g

Conformità ambientale del prodotto

Status zgodności z dyrektywą RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

System Parameters

Product family
OMNIMATE Power - series BV/SV 7.62HP
Type of connection
Collegamento al campo
Wire connection method
PUSH IN con attuatore
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Kierunek odejścia przewodu
180°
Liczba biegunów
5
L1 in mm
38,1 mm
L1 in inches
1,5 "
Number of rows
1
Pin series quantity
1
Rated cross-section
6 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
Touch-safe protection acc. to DIN VDE 0470
IP 20
Grado di protezione
IP20
Rezystancja skrośna
4,50 mΩ
Can be coded
Sì
Lunghezza di spellatura
12 mm
Lama cacciavite
0,6 x 3,5
Cicli di inserimento
25

Material data

Materiał izolacyjny
PA GF
Barwny
nero
kolor elementów uruchamiających
bianco
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Materiał styków
Lega in rame
Powierzchnia styku
stagnato
Struktura warstwowa wtyku
6...8 µm Sn lucido
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
125 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
125 °C

Conduttori adatti al collegamento

Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
6 mm²
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
6 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
6 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
6 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
6 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0409500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9025910000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9025930000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9004060000
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9019140000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0186100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019170000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      4 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0244100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019200000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0191900000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0533500000
Tekst referencyjny
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
41 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
41 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
41 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
38 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1.000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1.000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
800 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8 kV
odporność na zwarcia
3 x 1s mit 420 A
Odstęp izolacyjny po izolacji, min.
12,7 mm
Odstęp izolacyjny powietrzny, min.
10,4 mm

Dati di dimensionamento secondo CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
33 A
Prąd znamionowy (grupa użytkowa C / CSA)
33 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 8

Dati di dimensionamento sec. UL 1059

Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
39 A
Rated current (Use group C / UL 1059)
39 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8

Packing

opakowanie
Box
Długość VPE
338 mm
Szerokość VPE
130 mm
Wysokość VPE
54 mm

Nota importante

Zgodność IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Uwagi

• Altre varianti su richiesta
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Ulteriori combinazioni di poli su richiesta
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
