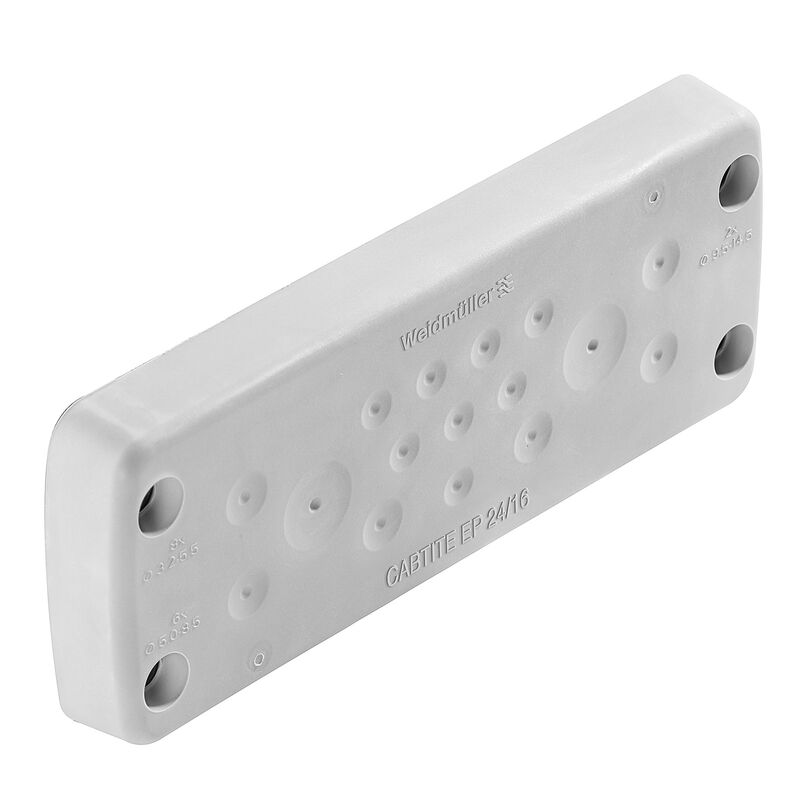

CABTITE EP 24/16 GY
CABTITE EP 24/16 GY

CABTITE EP 24/16 GY

Plaque de passage de conducteur, Cabtite (système d'entrée de câbles), TPE, gris, Hauteur: 58 mm, Largeur: 149.6 mm, Profondeur: 21.2 mm, -40 °C…90 °C, IP66

Référence produit 2779330000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 8
Approvals Informations générales de commande Dimensions and weights Températures 环保产品合规 Informations générales Nombre de câbles de raccordement Classifications

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E223801

Informations générales de commande

Version
Plaque de passage de conducteur, Cabtite (système d'entrée de câbles), TPE, gris, Hauteur: 58 mm, Largeur: 149.6 mm, Profondeur: 21.2 mm, -40 °C…90 °C, IP66
Référence
2779330000
Type
CABTITE EP 24/16 GY
GTIN (EAN)
4064675048909
Qté.
10 Pièce

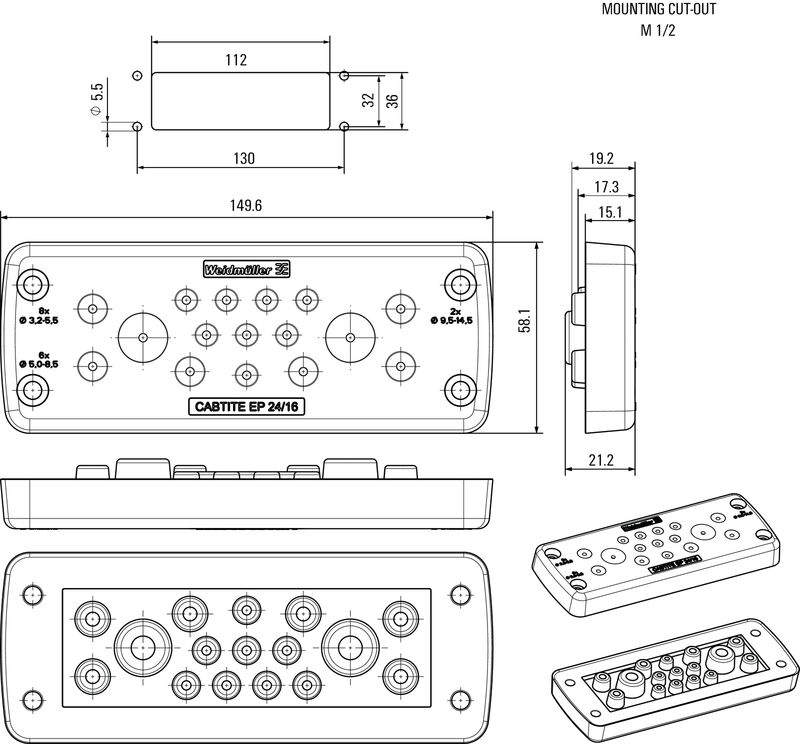

Dimensions and weights

Profondeur
21,2 mm
Profondeur (pouces)
0,835 inch
Hauteur
58 mm
Hauteur (pouces)
2,283 inch
Largeur
149,6 mm
Largeur (pouces)
5,89 inch
Poids net
105,7 g

Températures

Température de fonctionnement
-40 °C...90 °C

环保产品合规

Statut de conformité RoHS
合规，无例外
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Informations générales

Classe d'inflammabilité selon UL 94
V-0
Classe de protection (UL)
Type 1
Type 12
Type 4X
Couple de serrage
3,5 Nm
Degré de protection
IP66
Matériau de base
TPE
Silicone
No

Nombre de câbles de raccordement

Type de montage
4 Outils de vissage
Number of connectable cables
16
Entrées de câbles
  • Numéro:
    8
  • Diamètre du câble, min.:
    3,2 mm
  • Diamètre du câble, max.:
    5,5 mm
  • Type de câble:
    Câble rond
  • Numéro:
    6
  • Diamètre du câble, min.:
    5 mm
  • Diamètre du câble, max.:
    8,5 mm
  • Type de câble:
    Câble rond
  • Numéro:
    2
  • Diamètre du câble, min.:
    9,5 mm
  • Diamètre du câble, max.:
    14,5 mm
  • Type de câble:
    Câble rond

Classifications

ETIM 8.0
EC002624
ETIM 9.0
EC002624
ETIM 10.0
EC002624
ECLASS 14.0
27-18-28-15
ECLASS 15.0
27-18-28-15
