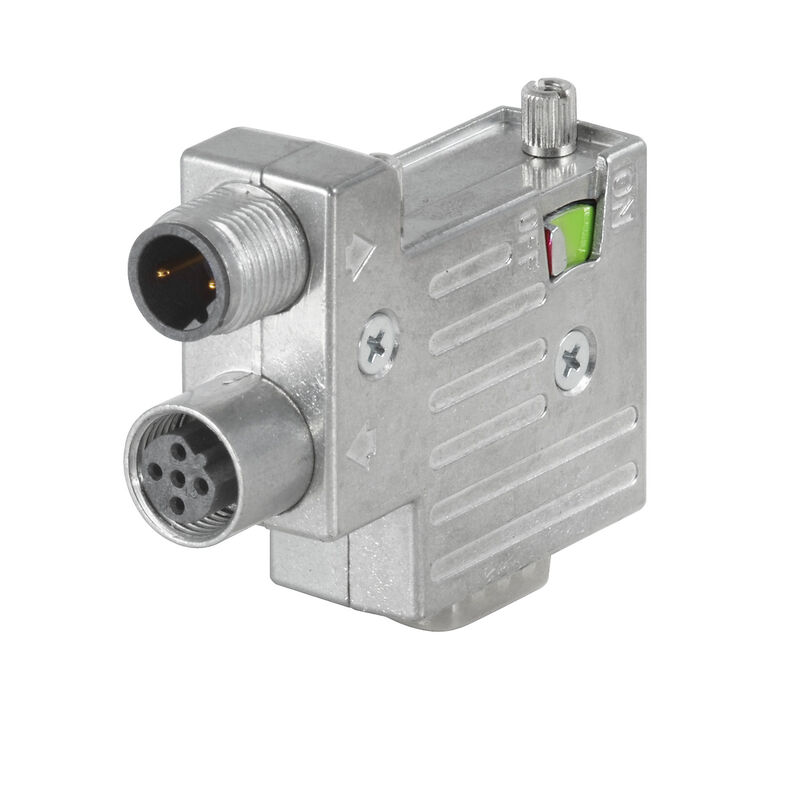

CAN SUB-D M12 TERM
CAN SUB-D M12 TERM
図に類似

CAN SUB-D M12 TERM

SUB-D

商品番号 1555270000
データシートのダウンロード 製品ダウンロード
関連製品 8
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス sub-Dコネクタの技術仕様 分類

承認

ROHS
適合

一般注文データ

バージョン
SUB-D
注文番号
1555270000
種別
CAN SUB-D M12 TERM
GTIN (EAN)
4050118361209
数量
1 items

寸法と重量

深さ
16.8 mm
奥行き（インチ）
0.661 inch
高さ
59 mm
高さ（インチ）
2.323 inch
幅
46.5 mm
幅（インチ）
1.831 inch
正味重量
78.32 g

温度

湿度
+25 ℃で最大75%、結露しないこと

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6aI
REACH SVHC
Lead 7439-92-1
SCIP
3cc1d9b1-0f2a-47ed-a501-ddcfcfaaf625

sub-Dコネクタの技術仕様

BUS インターフェース
D-Sub　9極
ソケット
BUS、ケーブルインターフェース
M12 Aコード、ピン+ソケット
インターロック
UNC4-40
データレート
1 Mbps
ハウジングの温度範囲
-20...+70 °C
ハウジング主要材質
ZnAl
プラギング回数
≥ 200
プログラミングインタフェース
いいえ
保護度合い
IP30
外向きエルボ
90°
湿度
+25 ℃で最大75%、結露しないこと
終端抵抗あり
はい
締付けトルク
0.3 Nm

分類

ETIM 8.0
EC001132
ETIM 9.0
EC001132
ETIM 10.0
EC001132
ECLASS 14.0
27-44-03-02
ECLASS 15.0
27-44-03-22
