製品情報

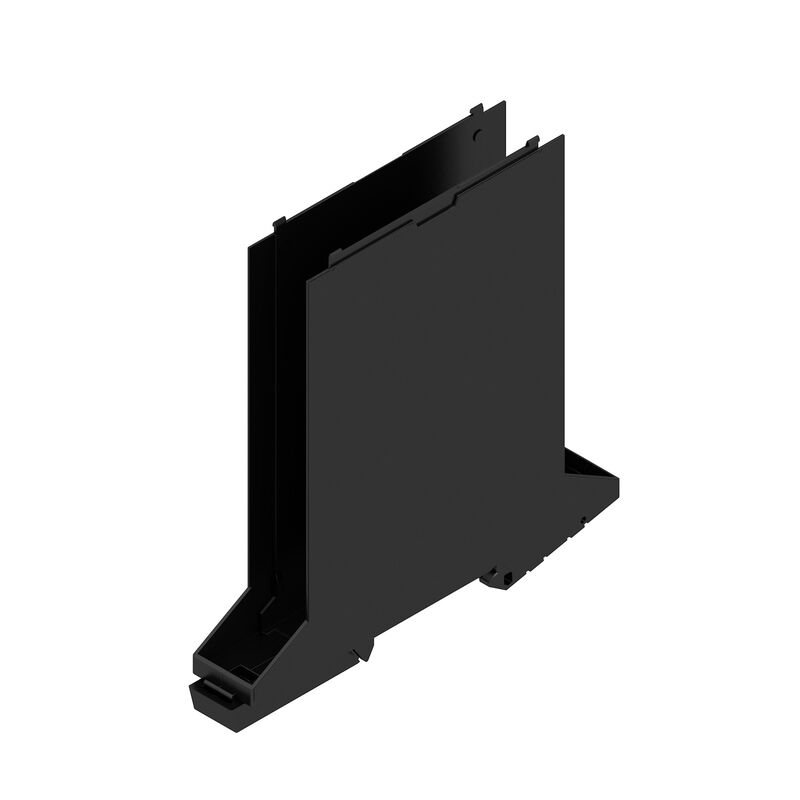

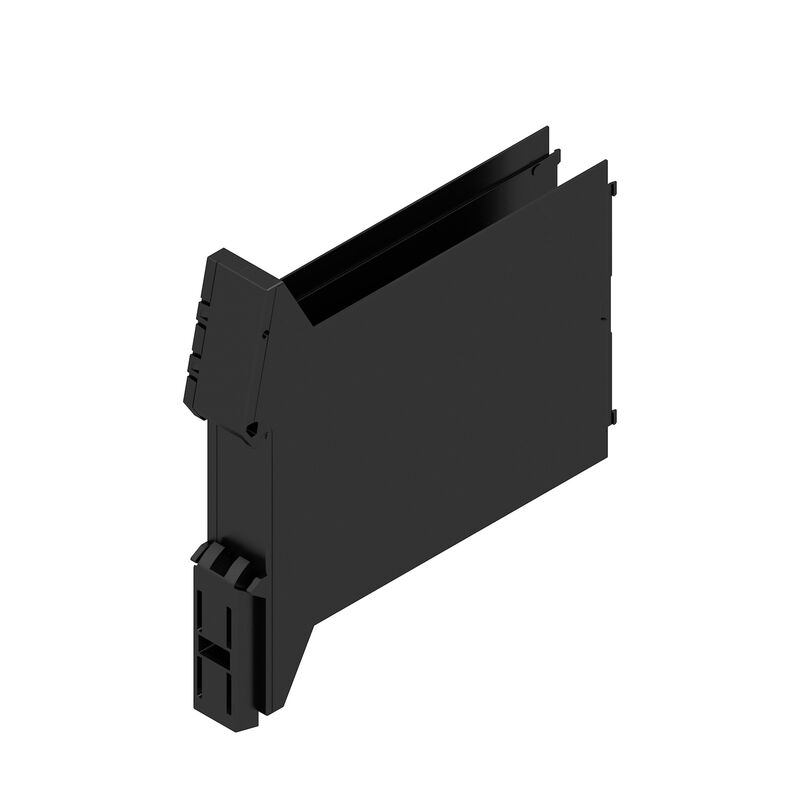

| バージョン | モジューラーハウジング, OMNIMATEハウジング – シリーズCH20M 黒色, 基本要素, 幅: 17.5 mm |
| 注文番号 | 1254120000 |
| 種別 | CH20M17 B BK/BK 2010 |
| GTIN (EAN) | 4050118047035 |
| 数量 | 12 items |
| 深さ | 107.4 mm |
| 奥行き（インチ） | 4.228 inch |
| 高さ | 109.3 mm |
| 高さ（インチ） | 4.303 inch |
| 幅 | 17.5 mm |
| 幅（インチ） | 0.689 inch |
| 正味重量 | 29.858 g |
| 動作温度範囲 | -40 °C...120 °C |
| 湿度 | 相対湿度： 5～93%、Tu = 40℃、結露なし |
| REACH SVHC | / |
| UL 94 可燃性等級 | V-0 |
| 比較追跡指数（CTI） | 600 ≤ CTI |
| 絶縁材 | PA 66 GF 30 |
| 絶縁材グループ | I |
| カラーチャート（類似） | RAL 9011 |
| レール | TS 35 |
| 保護度合い | IP20がインストール済み |
| 封止オプション | いいえ |
| 色 | 黒色 |
| 設置アセンブリのメス型コネクタ用のスロット数、最大 | 6 |
| PCB の数、最大 | 1 |
| 接続レベル数、最大 | 3 |
| 極数、最大 | 18 |
| PCB上のコンポーネントの高さ、最大 | 11.1 mm |
| PCB組み立ての種類 | 両面の |
| 熱試験 |
|
| 接続レベル数、最大 | 3 |
| 足のクリップ色 | 黒色 |
| PCB 形状の公差 | 0.1 mm |
| 回路基板の厚さの公差 | ±0.15 mm |
| 回路基板厚 | 1.6 mm |
| お客様固有のラベル付けが可能 | はい |
| 交互の色 | 要望により特注対応あり |
| 処理の可能性 | レーザー加工 |
| 顧客固有の注文プロセス | ダウンロードのガイドラインを参照してください |
| 製品情報 | 回路基板設計に関する回路基板の形状、制限ゾーン、およびその他の情報は、ダウンロードの対応するオス型ヘッダーの下にある接続技術のカテゴリーで見つけることができます。 |
| エンジニアリングデータ |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54034)
[CAD data -- PCB_position_70149_LP-POSITION_17MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188764) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1254120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1254120000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1254120000&norm=0) |
| ユーザ文書 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ROHS | 適合 |
