CH20M17 B BUS BK/BK 2010

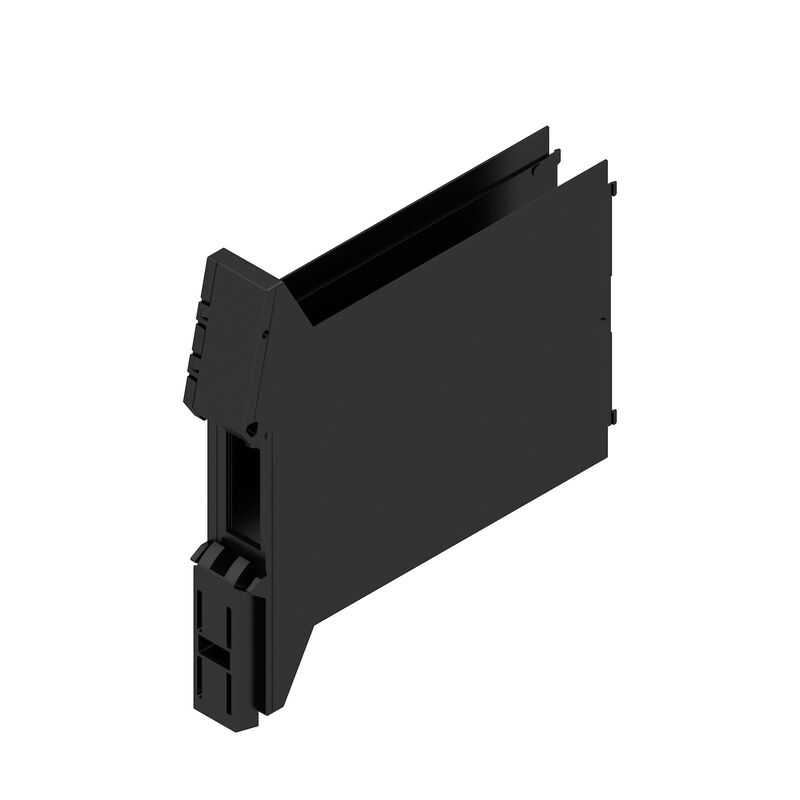

Obrázek výrobku
CH20M17 B BUS BK/BK 2010

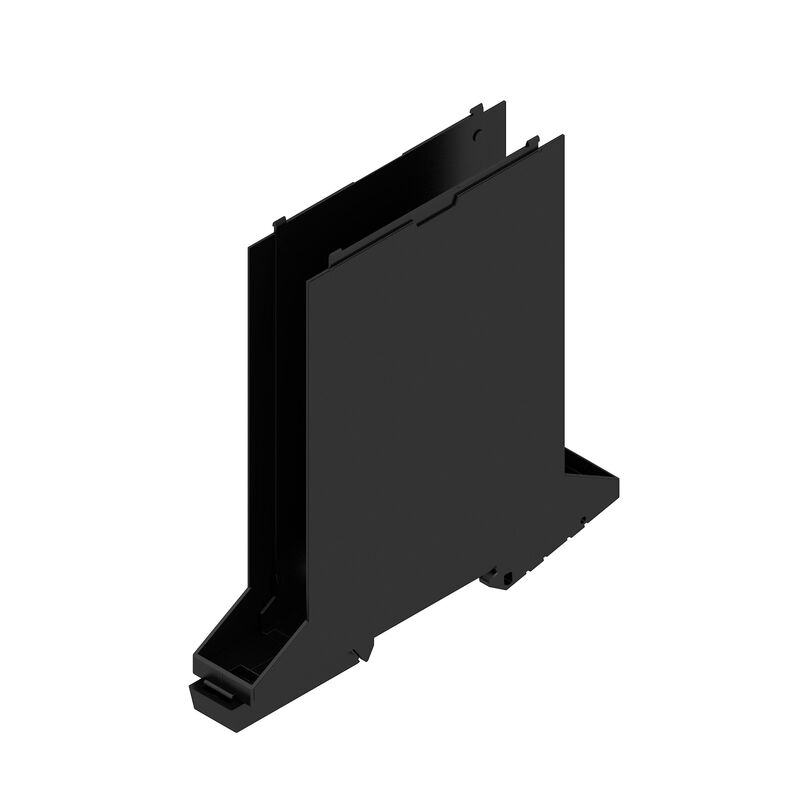

Obrázek výrobku
CH20M17 B BUS BK/BK 2010

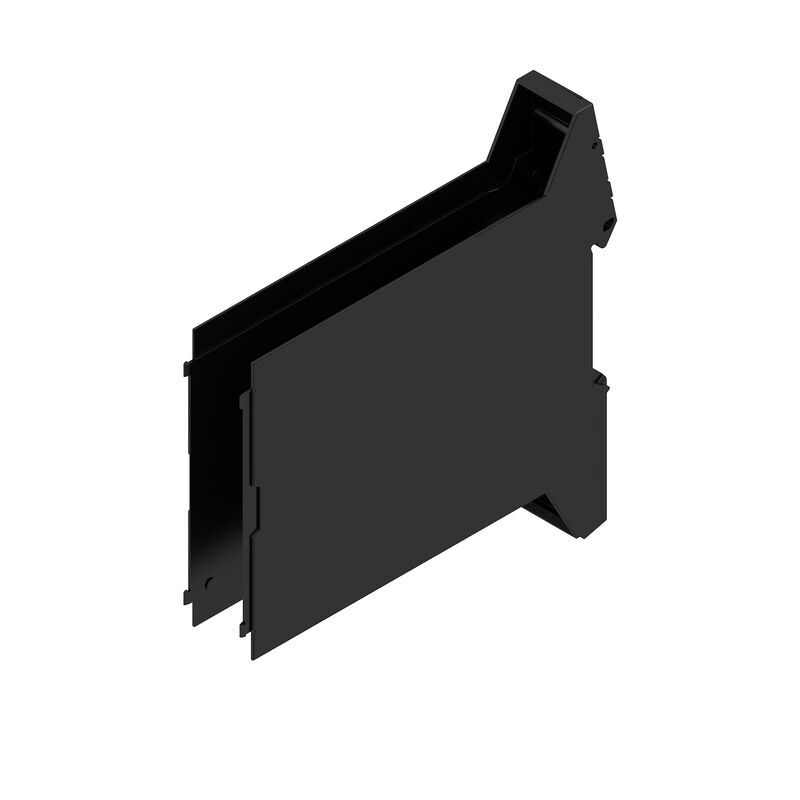

Výhoda produktu
Základní prvek včetně výřezu BUS
CH20M17 B BUS BK/BK 2010

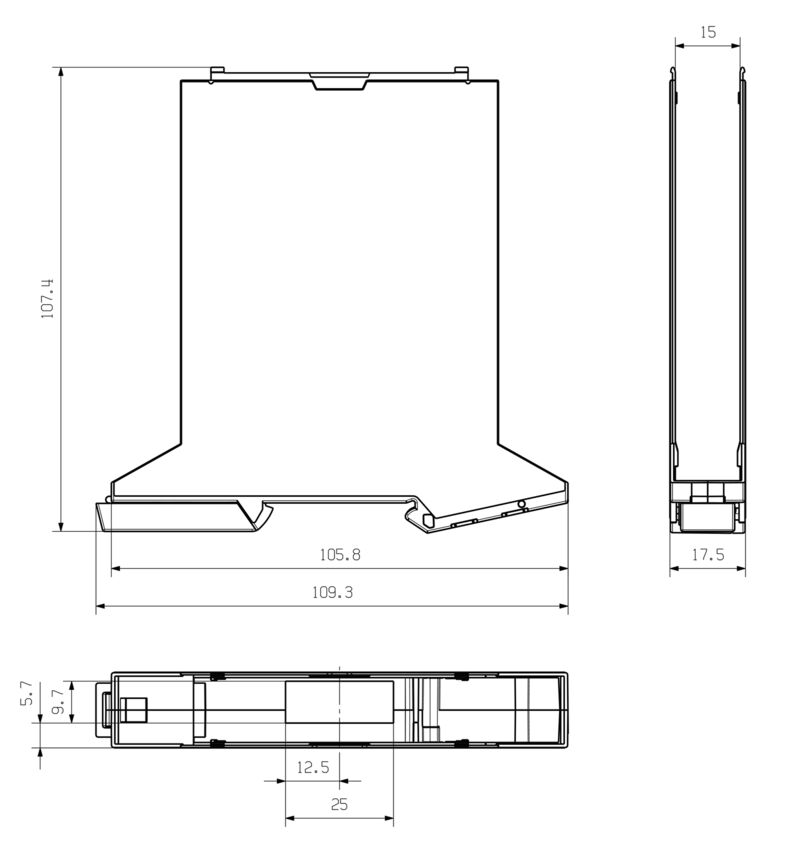

Rozměrový výkres

CH20M17 B BUS BK/BK 2010

Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Vyhloubení v oblasti patky pro kontakt s BUS, Šířka: 17.5 mm

ID výrobku 1366280000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje o materiálu Obecné údaje Vlastnosti sestavy Tepelné testy Vlastnosti komponenty Typ konstrukce - požadavky IN Individualizační možnosti Důležitá poznámka Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Vyhloubení v oblasti patky pro kontakt s BUS, Šířka: 17.5 mm
Order No.
1366280000
Type
CH20M17 B BUS BK/BK 2010
GTIN (EAN)
4050118167726
Množství
12 ks

Rozměry a hmotnosti

Depth
108 mm
Hloubka (v palcích)
4,252 inch
Height
109,3 mm
Výška (v palcích)
4,303 inch
Width
17,5 mm
Šířka (v palcích)
0,689 inch
Čistá hmotnost
29,858 g

Teploty

Okolní teplota
-25 °C…85 °C
Üzemi hőmérsékleti tartomány
-40...120 ℃
Humidity
Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje o materiálu

Basic material
Plast
Comparative Tracking Index (CTI)
600 ≤ CTI
Insulating material
PA 66 GF 30
Insulating material group
I
Surface finish
neošetřené
UL 94 flammability rating
V-0

Obecné údaje

Colour
černá
Colour chart (similar)
RAL 9011
Encapsulation option
Ne
Mounting rail
TS 35
Protection degree
IP20 v instalovaném stavu

Vlastnosti sestavy

Number of slots for female connectors of the mounted assembly, max.
6
Počet PCB, max.
1
Numero di livelli di collegamento, max.
3
Number of poles, max.
18
Height of components on the PCB, max.
11,1 mm
Type of assembly of the PCB
dvoustranný

Tepelné testy

Thermal tests
  • Zkušební podmínky:
    tři kryty instalované v řadě – bez rozestupu
  • Zkušební osy:
    vodorovné
  • Okolní teplota:
    80 °C
  • Rozptýlení výkonu, max.:
    0,9 W

Vlastnosti komponenty

Color of clip-on foot
černá
Cut out in clip-on foot area as preperation for
Sběrnicový kontakt není součástí!
Number of connection levels, max.
3

Typ konstrukce - požadavky IN

PCB thickness
1,6 mm
Tolerance for the PCB shape
±0.1 mm
Tolerance of circuit board thickness
±0,15 mm

Individualizační možnosti

Alternitive colours
Více na vyžádání
Možná značení na míru
Ano
Proces objednávky specifický pro zákazníka
Viz pokyny pod zátěžemi
Processing possibilities
Zpracování laserem

Důležitá poznámka

Product information
Tvary obvodových desek, zakázané zóny a další informace pro design obvodových desek je možné nalézt v kategorii technologie zapojování v odpovídajících záhlavích stažených souborů.

Klasifikace

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
