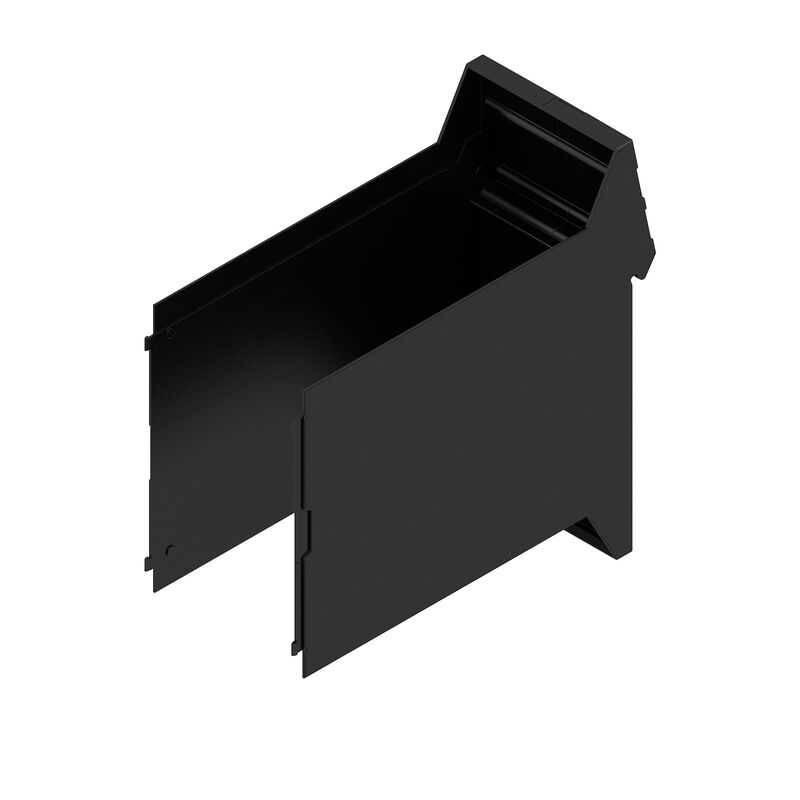

CH20M45 B BK/OR 2010
Zdjęcie produktu
CH20M45 B BK/OR 2010
Zdjęcie produktu
CH20M45 B BK/OR 2010
Zdjęcie produktu
Element bazowy bez wycięć funkcjonalnych w obszarze stopy zatrzaskowej
CH20M45 B BK/OR 2010
Rysunek wymiarowy

CH20M45 B BK/OR 2010

Modular housing, OMNIMATE Housing - series CH20M black, Base element, Width: 45 mm

Nr. produktu 1104410000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Pojedyncza część 2 Produkty pokrewne 4
Dopuszczenia General ordering data Dimensions and weights Temperature Environmental Product Compliance Dane materiałowe Dane ogólne Właściwości zespołu Mechanical tests Testy termiczne Właściwości komponentu Projekt – wymagania IN Opcje indywidualizacji Important note Классификации

Dopuszczenia

ROHS
Zgodny

General ordering data

Wersja
Modular housing, OMNIMATE Housing - series CH20M black, Base element, Width: 45 mm
Nr zam.
1104410000
Typ
CH20M45 B BK/OR 2010
GTIN (EAN)
4032248879465
Ilość
6 szt.

Dimensions and weights

Głębokość
108 mm
Profondeur (pouces)
4,252 inch
Wysokość
109,3 mm
Высота (в дюймах)
4,303 inch
Szerokość
45 mm
Szerokość (cale)
1,772 inch
Masa netto
38,925 g

Temperature

Temperatura otoczenia
-25 °C…85 °C
Zakres temperatury stosowania
-40...120 ℃
Wilgotność
5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane materiałowe

grupa materiałów izolacyjnych
I
Klasa palności wg UL 94
V-0
Materiał izolacyjny
PA 66 GF 30
Materiał podstawowy
tworzywo sztuczne
Porównywalny wskaźnik śledzenia (CTI)
600 ≤ CTI
Powierzchnia
nieobrobiony

Dane ogólne

Barwny
czarny
możliwość zalewania
Nie
Stopień ochrony
IP20 po zamontowaniu
Szyna montażowa
TS 35
Tabela kolorów (podobny)
RAL 9011

Właściwości zespołu

Liczba gniazd dla złącz żeńskich zamontowanego podzespołu, maks.
12
Liczba płytek drukowanych, maks.
2
Ilość poziomów przyłączeniowych, maks
3
Liczba biegunów, maks.
48
Wysokość komponentów na płytce drukowanej (zastosowanie 1 płytek drukowanych), maks.
38,6 mm
Wysokość komponentów na płytce drukowanej (zastosowanie 2 płytek drukowanych), maks.
34,7 mm
Rodzaj montażu płytki drukowanej
dwustronne

Mechanical tests

Zgodnie ze standardem
DIN EN 61373:1999 (shock and vibration)
Warunki testu
5 последовательно установленных корпусов
Доп. вес 200 г на каждую печатную плату
2 установленные печатные платы
Niezawodne osie
X
Y
Z
Test zderzeniowy
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy mechaniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Kategoria testu:
    1
  • Liczba uderzeń na oś:
    3 w kierunku dodatnim i ujemnym
  • Czas trwania zderzenia:
    30 ms
  • Przyspieszenie poziome:
    30 m/s²
  • Przyspieszenie pionowe:
    30 m/s²
  • Przyspieszenie wzdłużne:
    50 m/s²
Test wibracyjny
  • Kategoria testu:
    1B
  • Czas trwania testu:
    5 godzin na oś
  • Skuteczne przyspieszenie:
    7,9 m/s²

Testy termiczne

Testy termiczne
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy techniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Warunki testu:
    siedeom obudów zamontowanych w rzędzie - brak odstępu
  • Badane osie:
    poziomy
  • Temperatura otoczenia:
    55 °C
  • Rozpraszanie mocy, maks.:
    4,2 W
  • Temperatura otoczenia:
    50 °C
  • Rozpraszanie mocy, maks.:
    4,8 W
  • Temperatura otoczenia:
    40 °C
  • Rozpraszanie mocy, maks.:
    5,9 W
  • Temperatura otoczenia:
    20 °C
  • Rozpraszanie mocy, maks.:
    8,25 W

Właściwości komponentu

Ilość poziomów przyłączeniowych, maks
3
Kolor stopki przyczepianej
pomarańczowy

Projekt – wymagania IN

grubość płytki drukowanej
1,6 mm
tolerancja grubości płytki drukowanej
±0,15 mm
tolerancja konturu płytki drukowanej
±0.1 mm

Opcje indywidualizacji

Możliwości obróbki
Obróbka laserowa
Możliwość zastosowania etykiet specjalnych
Sí
Proces zamówienia na życzenie klienta
Patrz wytyczne w sekcji do pobrania
Warianty kolorystyczne
Mehr auf Anfrage

Important note

Informacje produktowe
Circuit board contour, restricted zones, and other information for the design in of the circuit board can be found in the category connection technology under the corresponding male headers in the downloads.

Классификации

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
