製品情報

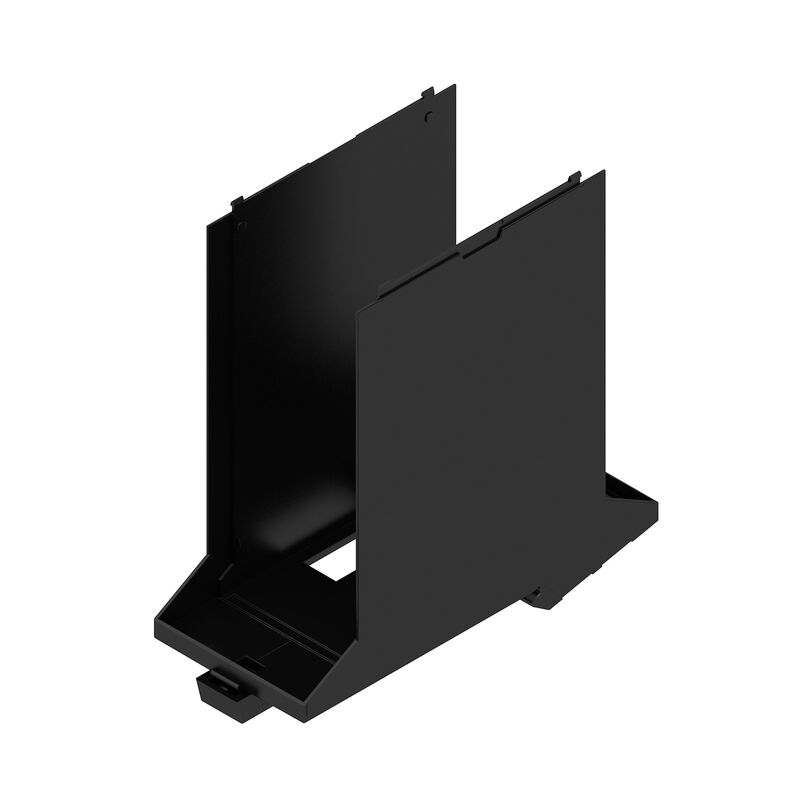

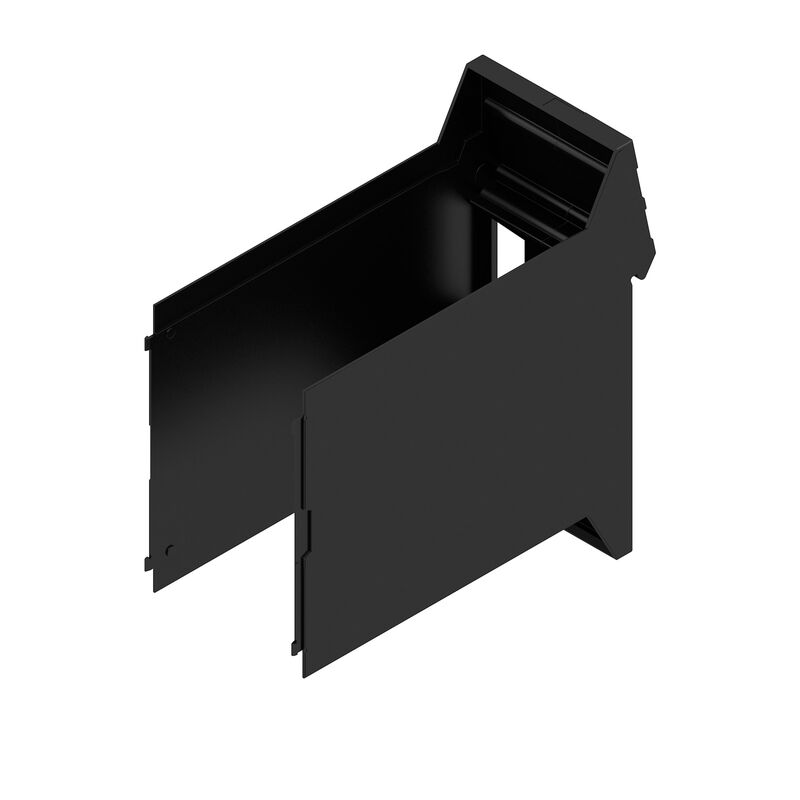

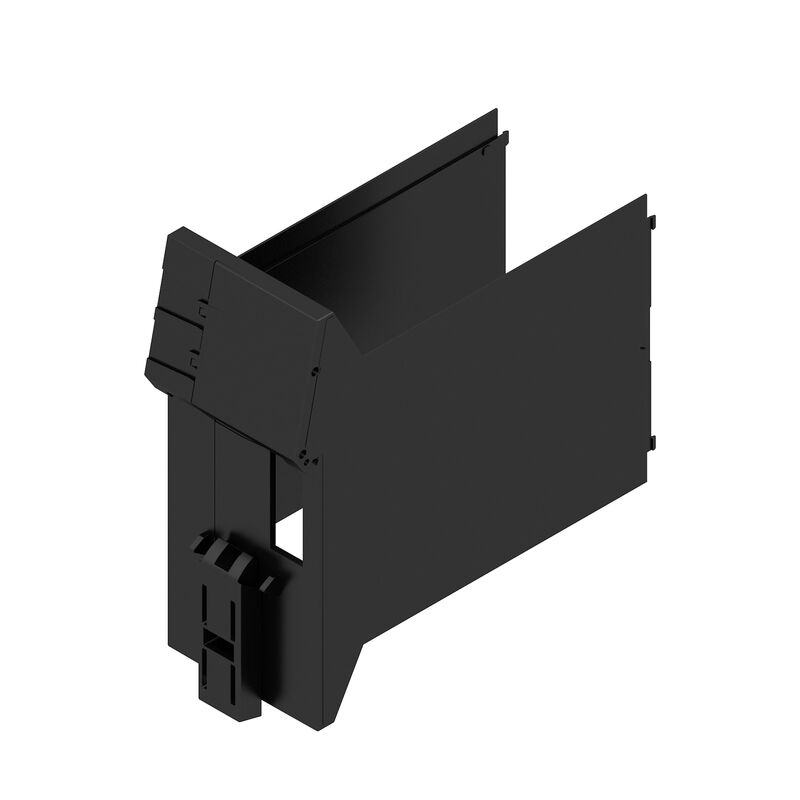

| バージョン | モジューラーハウジング, OMNIMATEハウジング – シリーズCH20M 黒色, 基本要素, バス接点対応ディテントフット範囲の凹み, 幅: 45 mm |
| 注文番号 | 1476000000 |
| 種別 | CH20M45 B BUS BK/BK 2010 |
| GTIN (EAN) | 4050118283013 |
| 数量 | 6 items |
| 深さ | 107.4 mm |
| 奥行き（インチ） | 4.228 inch |
| 高さ | 109.3 mm |
| 高さ（インチ） | 4.303 inch |
| 幅 | 45 mm |
| 幅（インチ） | 1.772 inch |
| 正味重量 | 50.167 g |
| 動作温度範囲 | -40 °C...120 °C |
| 湿度 | 相対湿度： 5～93%、Tu = 40℃、結露なし |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 94 可燃性等級 | V-0 |
| 材質 | プラスチック |
| 比較追跡指数（CTI） | 600 ≤ CTI |
| 絶縁材 | PA 66 GF 30 |
| 絶縁材グループ | I |
| 表面仕上 | 未処理 |
| カラーチャート（類似） | RAL 9011 |
| レール | TS 35 |
| 保護度合い | IP20がインストール済み |
| 封止オプション | いいえ |
| 色 | 黒色 |
| 設置アセンブリのメス型コネクタ用のスロット数、最大 | 12 |
| PCB の数、最大 | 2 |
| 接続レベル数、最大 | 3 |
| 極数、最大 | 48 |
| PCB上のコンポーネントの高さ（1PCB 使用）、最大 | 38.6 mm |
| PCB上の部品高さ（2PCB使用）、最大 | 34.7 mm |
| PCB組み立ての種類 | 両面の |
| 規格に従って | DIN EN 61373:1999 （衝撃および振動） |
| テスト条件 |
5つのハウジングが一列に設置されている
PCBあたり200gの追加重量 2枚のPCBを実装 |
| 証明軸 |
X
Y Z |
| ショック試験 |
|
| 振動試験 |
|
| 熱試験 |
|
| クリップオンフット領域の遮断 |
バス接点
接点は含まれていません！ |
| 接続レベル数、最大 | 3 |
| 足のクリップ色 | 黒色 |
| PCB 形状の公差 | 0.1 mm |
| 回路基板の厚さの公差 | ±0.15 mm |
| 回路基板厚 | 1.6 mm |
| お客様固有のラベル付けが可能 | はい |
| 交互の色 | 要望により特注対応あり |
| 処理の可能性 | レーザー加工 |
| 顧客固有の注文プロセス | ダウンロードのガイドラインを参照してください |
| 製品情報 | 回路基板設計に関する回路基板の形状、制限ゾーン、およびその他の情報は、ダウンロードの対応するオス型ヘッダーの下にある接続技術のカテゴリーで見つけることができます。 |
| エンジニアリングデータ |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51603)
[CAD data -- PCB_position_50882_LP-POSITION_45MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188762) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1476000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1476000000) |
| ユーザ文書 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | 適合 |
付属品
-
商品番号:1155890000販売単位:78 items
プリント基板用プラグインコネクタ, CH20M12-67用バス接点ブロック, はんだフランジ, THT/THRはんだ接続, 極数: 5, 180°, ソルダーピン長 (l): 1.5 mm, 金メッキ, 黒色
-
商品番号:1155900000販売単位:300 items
プリント基板用プラグインコネクタ, CH20M12-67用バス接点ブロック, はんだフランジ, THT/THRはんだ接続, 極数: 5, 180°, ソルダーピン長 (l): 1.5 mm, 金メッキ, 黒色
-
商品番号:1155870000販売単位:78 items
プリント基板用プラグインコネクタ, CH20M12-67用バス接点ブロック, 中間はんだフランジ, THT/THRはんだ接続, 極数: 5, 180°, ソルダーピン長 (l): 3.2 mm, 金メッキ, 黒色
-
商品番号:1155880000販売単位:300 items
プリント基板用プラグインコネクタ, CH20M12-67用バス接点ブロック, 中間はんだフランジ, THT/THRはんだ接続, 極数: 5, 180°, ソルダーピン長 (l): 3.2 mm, 金メッキ, 黒色
プリント基板用ハウジングモジューラーエレクトロニクスハウジング取り付けレールバスシステム - CH20MSR-SMD - バス接点ブロックCH20M12、CH20M17、CH20M22、CH20M45、CH20M67バス接点ブロック - はんだフランジ
プリント基板用ハウジングモジューラーエレクトロニクスハウジング取り付けレールバスシステム - CH20MSR-SMD - バス接点ブロックCH20M12、CH20M17、CH20M22、CH20M45、CH20M67バス接点ブロック - 中間はんだフランジ
