製品情報

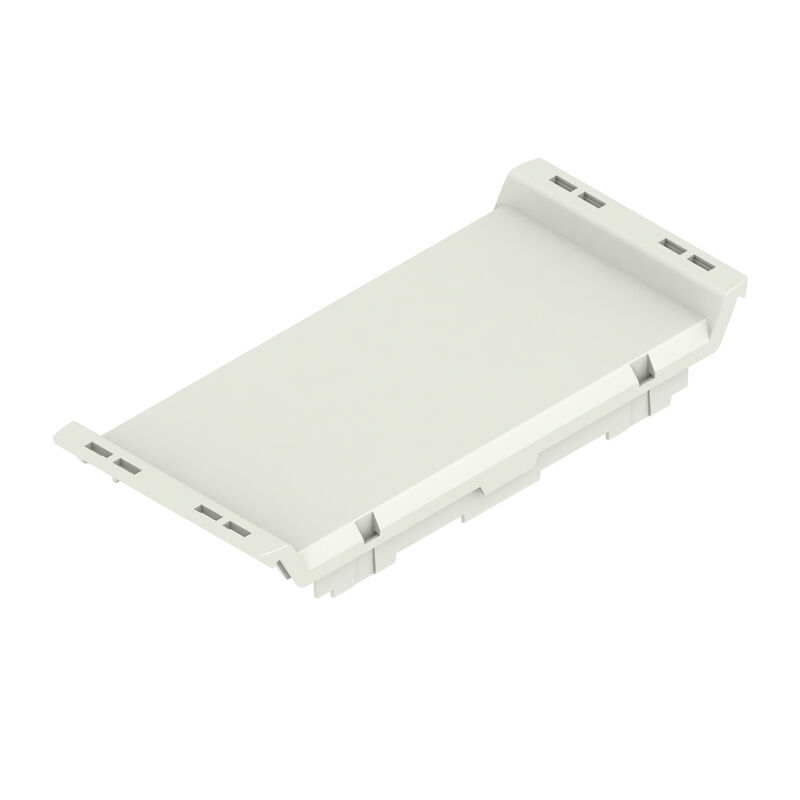

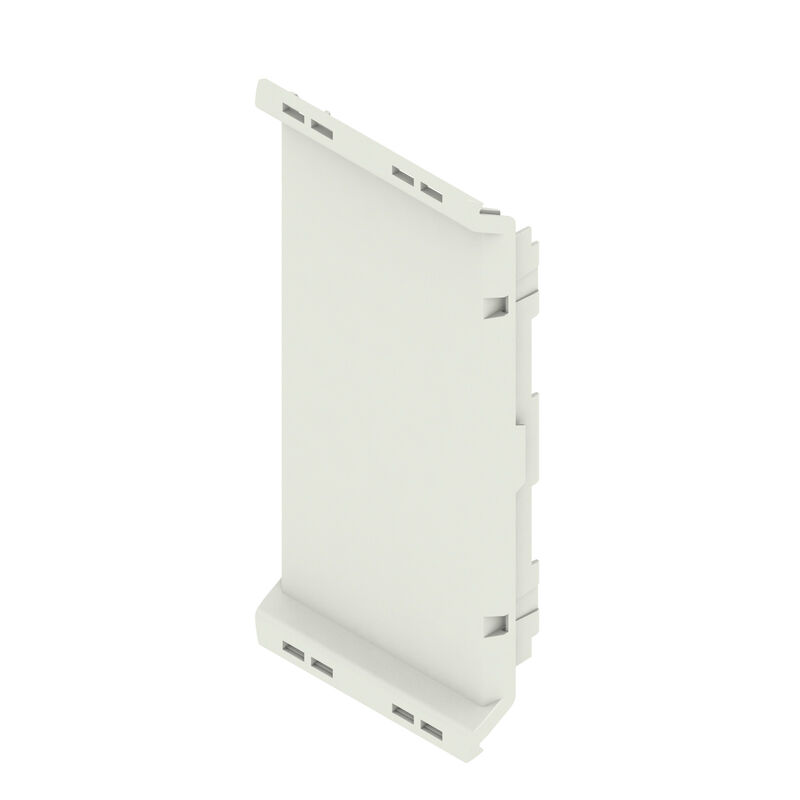

| バージョン | モジューラーハウジング, OMNIMATEハウジング – シリーズCH20M 薄いグレー, 前面要素, 幅: 45 mm |
| 注文番号 | 1164780000 |
| 種別 | CH20M45 FC LGY 2018 |
| GTIN (EAN) | 4032248954735 |
| 数量 | 30 items |
| 深さ | 15.5 mm |
| 奥行き（インチ） | 0.61 inch |
| 高さ | 100 mm |
| 高さ（インチ） | 3.937 inch |
| 幅 | 45 mm |
| 幅（インチ） | 1.772 inch |
| 正味重量 | 11.03 g |
| 動作温度範囲 | -40 °C...120 °C |
| 湿度 | 相対湿度： 5～93%、Tu = 40℃、結露なし |
| REACH SVHC | / |
| UL 94 可燃性等級 | V-0 |
| 比較追跡指数（CTI） | 600 ≤ CTI |
| 絶縁材 | PA 66 GF 30 |
| 絶縁材グループ | I |
| カラーチャート（類似） | RAL 7035 |
| 保護度合い | IP20がインストール済み |
| 封止オプション | いいえ |
| 色 | 薄いグレー |
| フリップカバー取り付け可能 | いいえ |
| マーカー一体化可能 | いいえ |
| お客様固有のカットアウトが可能 | はい |
| お客様固有のラベル付けが可能 | はい |
| 交互の色 | 要望により特注対応あり |
| 処理の可能性 |
レーザー加工
加工 |
| 顧客固有の注文プロセス | ダウンロードのガイドラインを参照してください |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53860) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1164780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1164780000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1164780000&norm=0) |
| ユーザ文書 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ROHS | 適合 |
