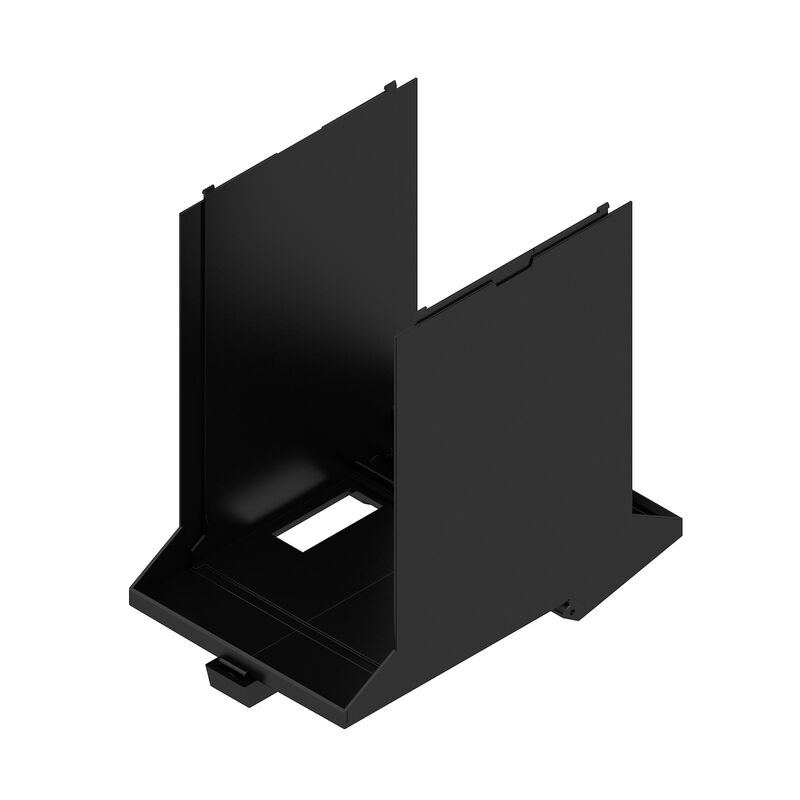

CH20M67 B BUS BK/BK 2010
Imagen de producto

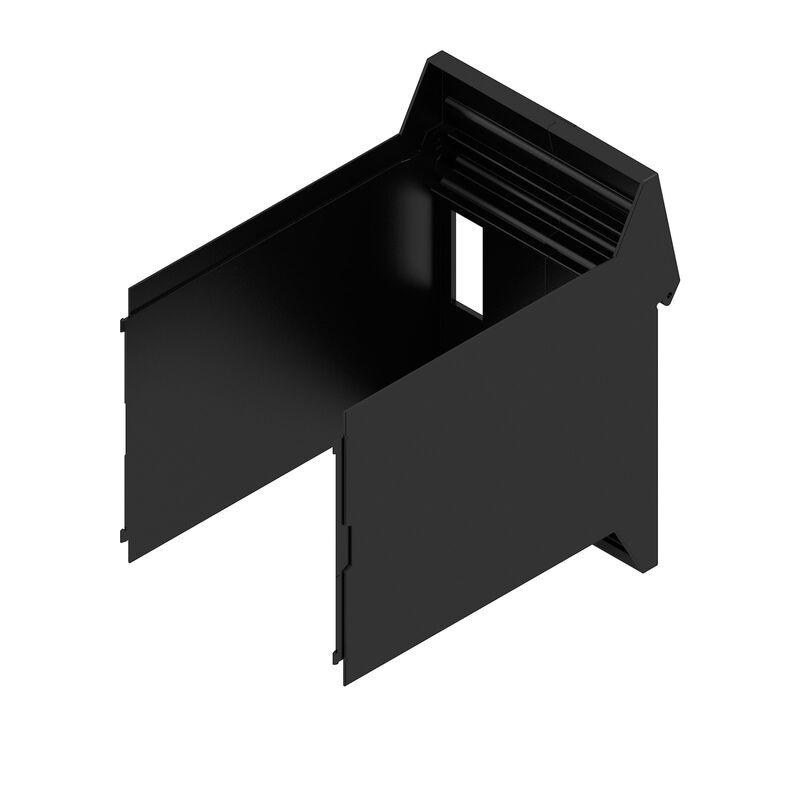

CH20M67 B BUS BK/BK 2010
Imagen de producto

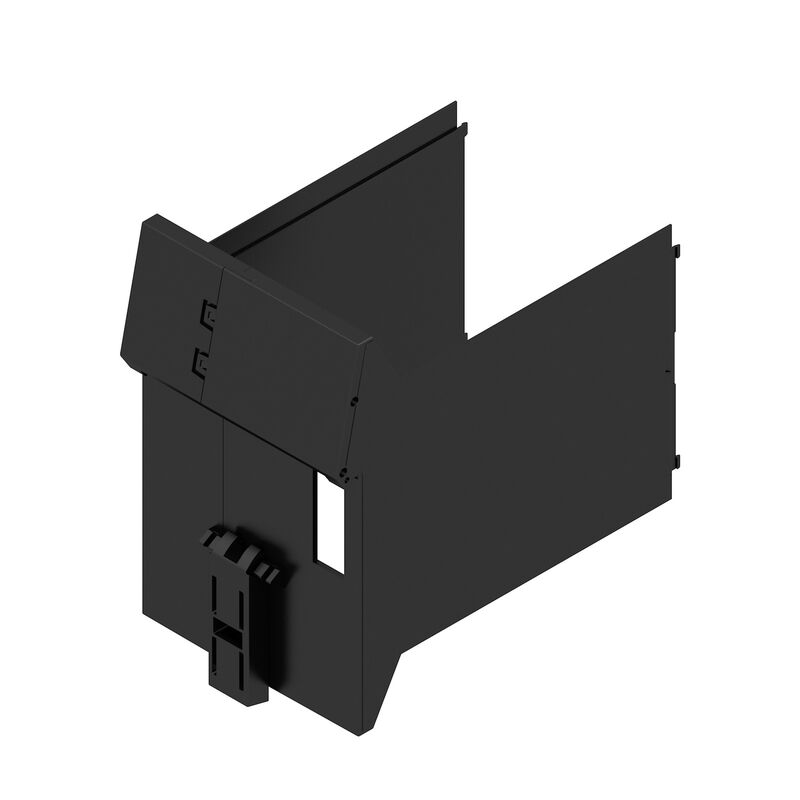

CH20M67 B BUS BK/BK 2010
Ventaja del producto
Base incluyendo escotadura BUS
CH20M67 B BUS BK/BK 2010
Dibujo acotado

CH20M67 B BUS BK/BK 2010

Модульный корпус, OMNIMATE Housing — серия CH20M черный, Базовый элемент, Углубление под зоне фиксатора основания для контакта ШИНЫ, Ширина: 67.5 mm

№ продукта 1490820000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные о материалах Datos generales Assembly properties Механические испытания Ensayos térmicos Características de componente Конструкция - требования IN Opciones de individualización Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Versión
Модульный корпус, OMNIMATE Housing — серия CH20M черный, Базовый элемент, Углубление под зоне фиксатора основания для контакта ШИНЫ, Ширина: 67.5 mm
Código
1490820000
Tipo
CH20M67 B BUS BK/BK 2010
GTIN (EAN)
4050118300406
Cantidad
4 Штука

Размеры и массы

Profundidad
108 mm
Глубина (дюймов)
4,252 inch
Altura
109,3 mm
Высота (в дюймах)
4,303 inch
Anchura
67,5 mm
Ширина (в дюймах)
2,657 inch
Масса нетто
25,25 g

Температуры

Temperatura ambiente
-25 °C…85 °C
Gama de temperaturas de servicio
-40...120 ℃
Humedad
Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

Estado de cumplimiento de la directiva RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные о материалах

Grado inflamabilidad según UL 94
V-0
Grupo de materiales aislantes
I
Material básico
Plastic
Materiales aislantes
PA 66 GF 30
Superficie
необработанный
Índice de resistencia al encaminamiento eléctrico (CTI)
600 ≤ CTI

Datos generales

Capacidad de sellado
No
Carril de montaje
TS 35
Carta de colores (similar)
RAL 9011
Color
negro
Tipo de protección
IP20 в установленном состоянии

Assembly properties

Número de ranuras para conectores hembra del conjunto montado, máx.
18
Número de placas de circuitos impresos, máx.
3
Número de niveles de conexión, máx.
3
Número de polos, máx.
72
Altura de componentes en PCB (aplicación de 1 PCB), máx.
61,1 mm
Altura de componentes en PCB (aplicación de 2 PCB), máx.
57,2 mm
Высота компонентов на печатной плате (использование 3 печатных плат), макс.
34,7 mm
Tipo de montaje de la placa de circuitos impresos
двухсторонний

Механические испытания

De conformidad con la norma
DIN EN 61373:1999 (удары и вибрация)
Condiciones de control
3 последовательно установленные корпуса
Доп. вес 200 г на каждую печатную плату
3 установленные печатные платы
Ejes probados
X
Y
Z
Control de impacto
  • Общие рекомендации для испытаний:
    Все механические испытания были проведены на типовой конфигурации или с учетом соответствующих требований. Приведенные результаты не предназначены для замены надлежащих испытаний. Они указаны исключительно в качестве ориентировочных значений.
  • Категория тестирования:
    1
  • Количество ударов на ось:
    3 в направлении положительной и отрицательной полярности
  • Длительность ударного воздействия:
    30 ms
  • Ускорение, горизонтальное:
    30 m/s²
  • Ускорение, вертикальное:
    30 m/s²
  • Ускорение, продольное:
    50 m/s²
Control de vibración
  • Категория тестирования:
    1B
  • Длительность испытания:
    5 часов на ось
  • Эффективное ускорение:
    7,9 m/s²

Ensayos térmicos

Controles térmicos
  • Consejos de prueba generales:
    Todas las pruebas térmicas se han realizado en un espacio de pruebas o teniendo en cuenta las normas aplicables. Los resultados especificados no sustituyen las pruebas de homologación correspondientes. Solo son valores orientativos.
  • Condiciones de control:
    Instalación de siete cajas en fila - Sin separación
  • Ejes de control:
    horizontal
  • Temperatura ambiente:
    80 °C
  • Disipación de energía, máx.:
    5,7 W
  • Okolní teplota:
    60 °C
  • Power dissapation, max.:
    8,1 W
  • Ambient temperature:
    40 °C
  • Power dissapation, max.:
    10,8 W
  • Température ambiante:
    20 °C
  • Power dissapation, max.:
    13,6 W

Características de componente

Color de pie acoplable
negro
Escotadura en área de pie acoplable como preparación para
Шина–контакт
контакт в комплект не входит!
Número de niveles de conexión, máx.
3

Конструкция - требования IN

Grosor de la placa de circuito impreso
1,6 mm
Tolerancia del contorno del circuito impreso
±0,1 мм
Tolerancia del espesor de la placa c.i.
± 0,15 мм

Opciones de individualización

Colores alternativos
Más bajo pedido
Posibilidad de etiquetado específico del cliente
Yes
Posibilidades de procesamiento
Лазерная обработка
Proceso de pedido específico del cliente
Se riktlinjer under downloads

Важное примечание

Información de producto
Контур монтажной платы, ограниченные зоны и другую информацию для проектирования монтажных плат можно найти в описании технологии подключения в разделе соответствующих штекерных соединителей в загрузках.

Классификации

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
