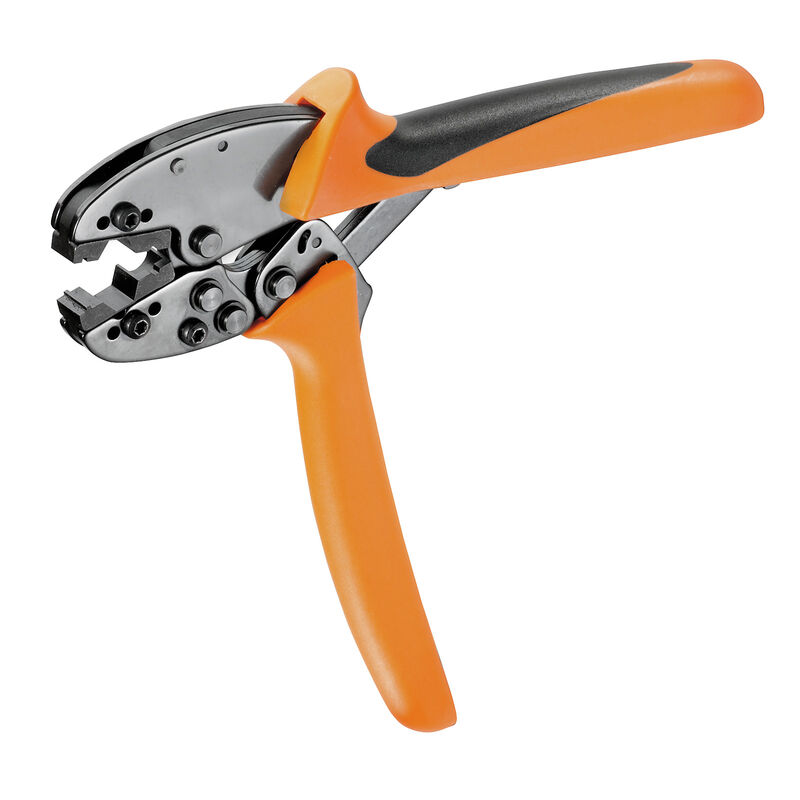

CTX 500
図に類似
CTX 500

CTX 500

プレスツール, 接点対応圧着ツール, 六角クリンプ

商品番号 9006320000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
スペアパーツ 1 関連製品 7
一般注文データ 寸法と重量 環境製品コンプライアンス 技術データ 接点の説明 ツールデータクリンピング 分類

一般注文データ

バージョン
プレスツール, 接点対応圧着ツール, 六角クリンプ
注文番号
9006320000
種別
CTX 500
GTIN (EAN)
4008190171049
数量
1 items

寸法と重量

幅
250 mm
幅（インチ）
9.842 inch
正味重量
651.08 g

環境製品コンプライアンス

RoHS 対応状況
影響なし
REACH SVHC
Lead 7439-92-1
SCIP
2159813b-98fd-4068-b62a-bc89a046c012

技術データ

バージョン
機械式、交換可能なインサートなし
項目説明
同軸コネクタBNC、TNCとN / AF10.54用の圧着工具

接点の説明

接点タイプ
同軸コネクタ

ツールデータクリンピング

クリンプタイプ/プロファイル
六角クリンプ
クリンプ測点、幅（B 1）
12 mm
クリンプ測点、幅（B 2）
3.17 mm
フェルール断面積、最大.
116 mm²
フェルール断面積、最小.
116 mm²
六角 AF (A)
10.54 mm
六角スパナ幅 (A 2)
2.54 mm
内部接触直径（D）
2.9 mm
外側スリーブ直径
12.2 mm

分類

ETIM 8.0
EC000168
ETIM 9.0
EC000168
ETIM 10.0
EC000168
ECLASS 14.0
21-04-38-11
ECLASS 15.0
21-04-38-11
