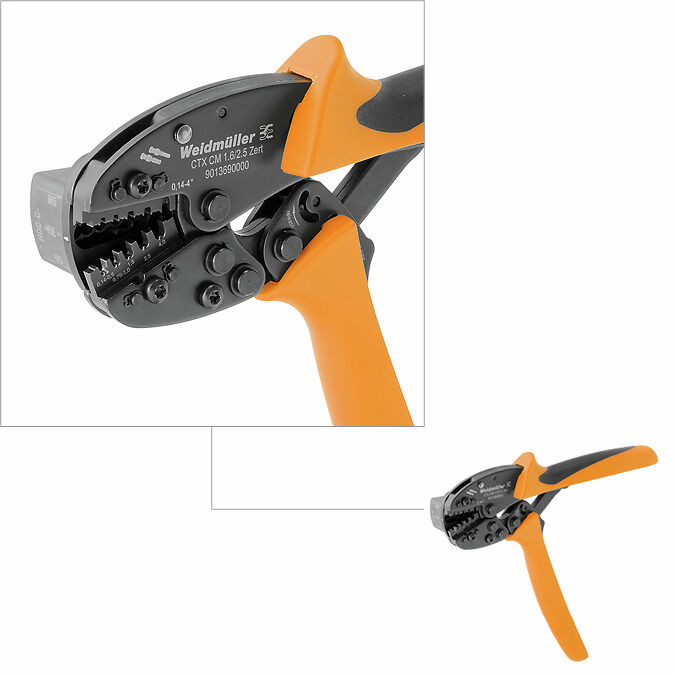

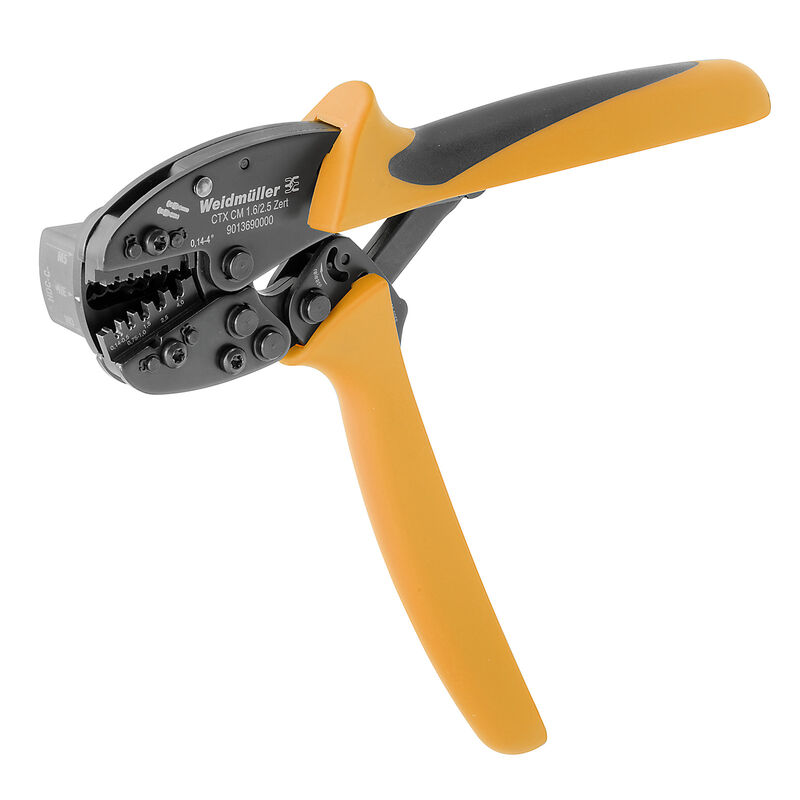

Crimpwerkzeug, Crimpwerkzeug für Kontakte, 0.14mm², 4mm², W-Crimp

Art.-Nr. 9013690000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 2
Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kontaktbeschreibung Werkzeugdaten Crimpen Klassifikationen

Allgemeine Bestelldaten

Ausfuehrung
Crimpwerkzeug, Crimpwerkzeug für Kontakte, 0.14mm², 4mm², W-Crimp
Best.-Nr.
9013690000
Art
CTX CM 1.6/2.5 ZERT
GTIN (EAN)
4032248326419
VPE
1  Stück

Abmessungen und Gewichte

Breite
250  mm
Breite (inch)
9,842  inch
Nettogewicht
750  g

Umweltanforderungen

RoHS-Konformitätsstatus
Nicht betroffen
REACH SVHC
Lead 7439-92-1
SCIP
2159813b-98fd-4068-b62a-bc89a046c012

Technische Daten

Artikelbeschreibung
Crimpwerkzeug für HD- HE- und ConCept M10/M5 Kontakte 0,14-4mm²
Ausführung
mechanisch, ohne auswechselbare Einsätze

Kontaktbeschreibung

Crimpbereich, max.
4  mm²
Crimpbereich, min.
0,14  mm²

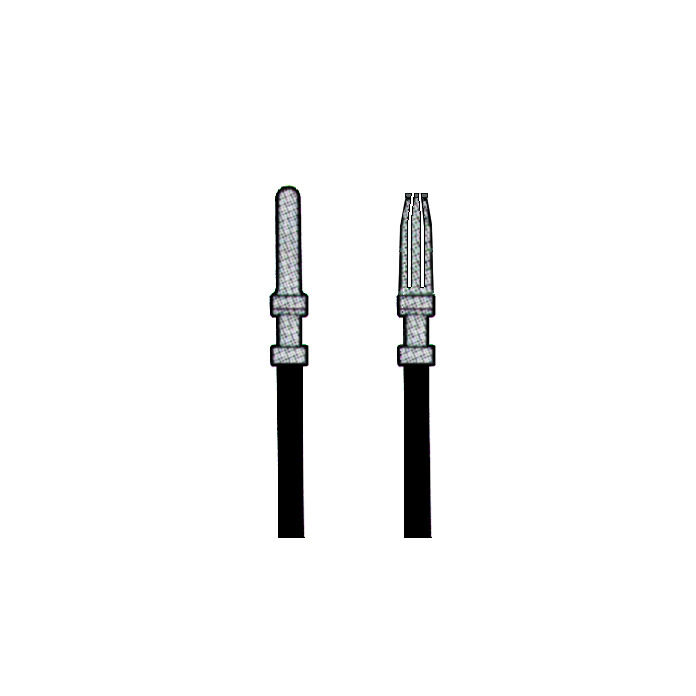

Kontaktart
gedrehte Kontakte
Leiterquerschnitt max. AWG
AWG 12
Leiterquerschnitt min. AWG
AWG 26

Werkzeugdaten Crimpen

Aderendhülsenquerschnitt, max.
4  mm²
Crimpart/-profil
W-Crimp
Crimpprofil 5
4  mm²

Klassifikationen

ETIM 6.0
EC000168
ETIM 7.0
EC000168
ETIM 8.0
EC000168
ETIM 9.0
EC000168
ETIM 10.0
EC000168
ECLASS 9.0
21-04-38-11
ECLASS 9.1
21-04-38-11
ECLASS 10.0
21-04-38-11
ECLASS 11.0
21-04-38-11
ECLASS 12.0
21-04-38-11
ECLASS 13.0
21-04-38-11
ECLASS 14.0
21-04-38-11
ECLASS 15.0
21-04-38-11
