製品情報

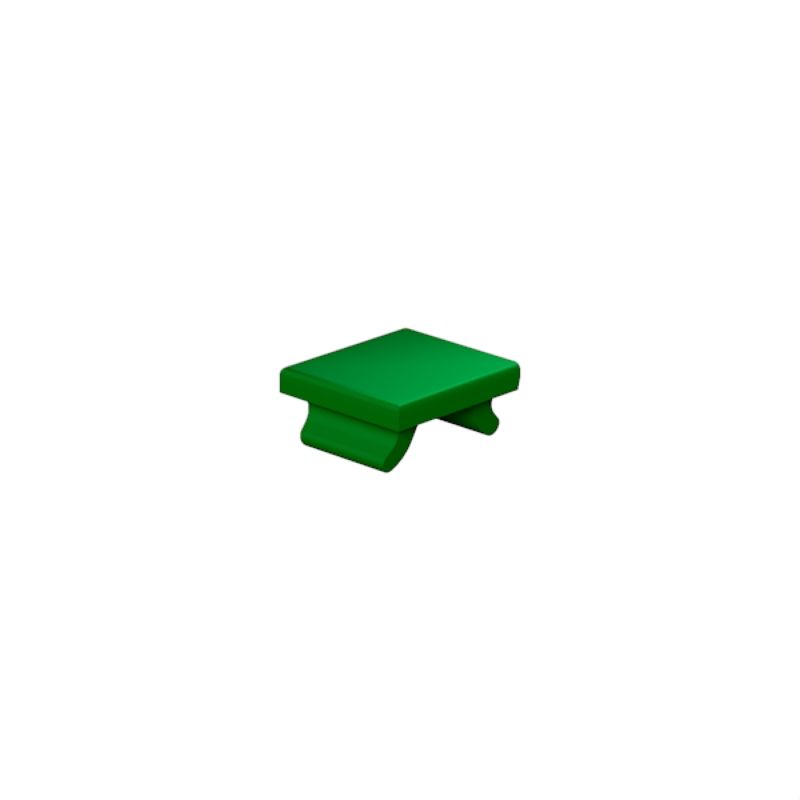

| バージョン | Dekafix, 端子マーカー, 5 x 5 mm, ピッチ (mm) (P): 5.00 Weidmueller, 緑色 |
| 注文番号 | 1609801688 |
| 種別 | DEK 5/5 MC NE GN |
| GTIN (EAN) | 4008190397142 |
| 数量 | 1,000 items |
| 高さ | 5 mm |
| 高さ（インチ） | 0.197 inch |
| 幅 | 5 mm |
| 幅（インチ） | 0.197 inch |
| 正味重量 | 0.09 g |
| 動作温度範囲 | -40...100 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 94 可燃性等級 | V-2 |
| ハロゲン | いいえ |
| パッケージ単位当たりマーカー数 |
|
| ラベリングフィールドのサイズ | 5 x 5 mm |
| 互換性を有するプリンター | [PRINTJET CONNECT](~/p/2715590000) |
| 動作温度範囲 | -40...100 °C |
| 動作温度範囲、最大 | 100 °C |
| 動作温度範囲、最小 | -40 °C |
| 印刷の配置 | 水平および垂直 |
| 印刷文字 | 中立 |
| 幅 | 5 mm |
| 抵抗コード準拠の素材色 | 5 |
| 材質 | ポリアミド66 |
| 用途/製造元 | Weidmueller |
| 組み合わせごとのマーカー数 | 1 MultiCard = 端子マーカー |
| 色 | 緑色 |
| ピッチ (mm) (P) | 5 mm |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62305) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1609801688) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1609801688) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1609801688&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000761 |
| ETIM 7.0 | EC000761 |
| ETIM 8.0 | EC000761 |
| ETIM 9.0 | EC000761 |
| ECLASS 9.0 | 27-14-11-37 |
| ECLASS 9.1 | 27-14-11-37 |
| ECLASS 10.0 | 27-14-11-37 |
| ECLASS 11.0 | 27-28-11-01 |
| ECLASS 12.0 | 27-28-11-01 |
| ECLASS 13.0 | 27-28-11-01 |
| ECLASS 14.0 | 27-28-11-01 |
| ROHS | 適合 |
