製品情報
| バージョン | サーモカップル端子, ねじ接続, 4, ベージュ色/黄色 |
| 注文番号 | 1285660000 |

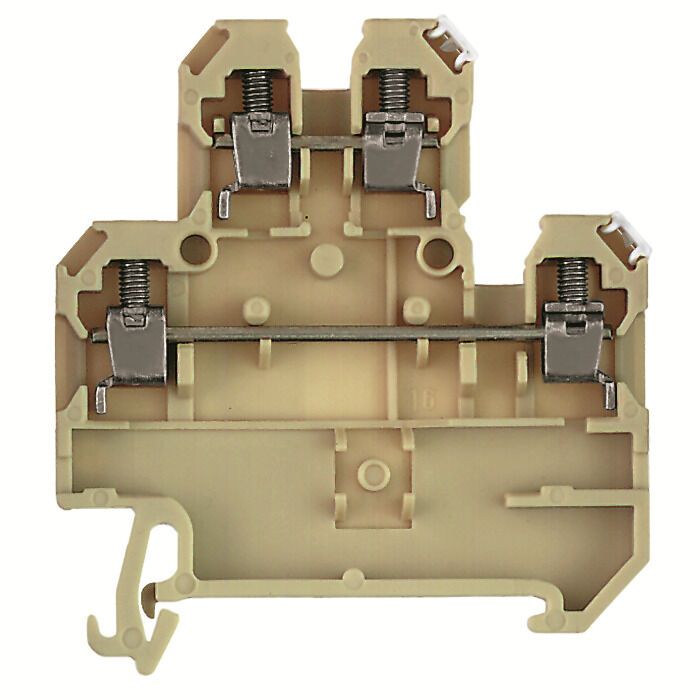

| 種別 | DK 4Q/35/TC TYP T |
| GTIN (EAN) | 4008190086060 |
| 数量 | 10 items |
| 代替製品 | [1024200000](~/p/1024200000) |
| 深さ | 59.5 mm |
| 奥行き（インチ） | 2.343 inch |
| 高さ | 54 mm |
| 高さ（インチ） | 2.126 inch |
| 幅 | 6 mm |
| 幅（インチ） | 0.236 inch |
| 正味重量 | 13.62 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 100 °C |
| REACH SVHC | / |
| 材質 | PA 66 |
| 色 | ベージュ色/黄色 |
| UL 94 可燃性等級 | V-2 |
| バージョン |
ねじ接続
サーモカップル コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 2 |
| レベル数 | 2 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 設置アドバイス | 直接実装 |
| 開放側面 | 右 |
| 類似端子数 | 1 |
| 導体断面、フレキシブルおよびプラスチックカラー DIN 46228/1、追加接続、最大 | 2.5 mm² |
| DMS電動ドライバーによるトルクレベル | 2 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプネジ | M 3 |
| クランプ範囲、最大 | 4 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 接続数 | 4 |
| 接続断面、撚線、最大 | 4 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 1 Nm |
| 締付けトルク、最小. | 0.5 Nm |
| 被覆剥き長さ | 9 mm |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 4 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| レール | TS 35 |
| 標準 |
IEC 60584
IEC 60947-7-1 |
| 設置アドバイス | 直接実装 |
| 定格断面 | 4 mm² |
| 標準 |
IEC 60584
IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1 mΩ |
| IEC 60947-7-xに準拠した出力損失 | 1.02 W |
| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36722)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51858) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1285660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1285660000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1285660000&norm=0) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000904 |
| ETIM 7.0 | EC000904 |
| ETIM 8.0 | EC000904 |
| ETIM 9.0 | EC000904 |
| ECLASS 9.0 | 27-14-11-42 |
| ECLASS 9.1 | 27-14-11-42 |
| ECLASS 10.0 | 27-14-11-42 |
| ECLASS 11.0 | 27-14-11-42 |
| ECLASS 12.0 | 27-14-11-42 |
| ECLASS 13.0 | 27-25-01-15 |
| 認可 |  |
| ROHS | 適合 |
