| Ausfuehrung | OMNIMATE Power - Serie WGK, Durchführungsklemme |
| Best.-Nr. | 1251030000 |

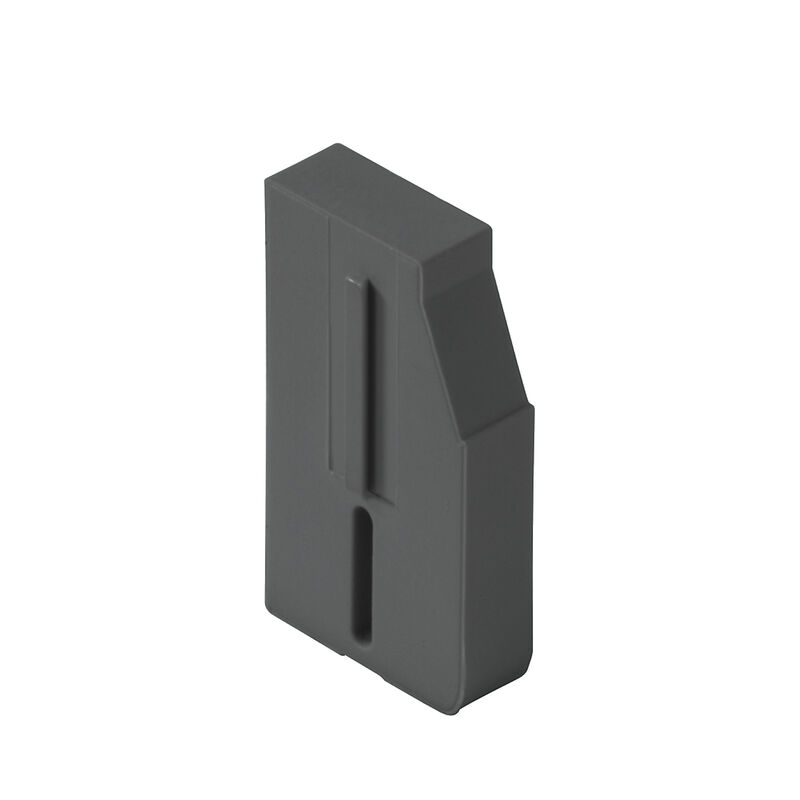

| Art | DP VWGK 4 BK BX |
| GTIN (EAN) | 4050118042597 |
| VPE | 50 Stück |
| Produkt-Kennzahlen | UL: |
| Höhe | 20,5 mm |
| Höhe (inch) | 0,807 inch |
| Breite | 4 mm |
| Breite (inch) | 0,157 inch |
| Länge | 11,4 mm |
| Länge (inch) | 0,449 inch |
| Nettogewicht | 0,546 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilie | OMNIMATE Power - Serie WGK |
| Isolierstoff | Wemid (PA) |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 120 °C |
| Temperaturbereich Montage, min. | -25 °C |
| Temperaturbereich Montage, max. | 120 °C |
| Hinweistext |
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| geprüft nach Norm | IEC 60664-1 |
| VPE Länge | 103 mm |
| VPE Breite | 91 mm |
| VPE Höhe | 14 mm |
| Hinweise |
|
| Zulassung / Zertifikat / Konformitätsdokument | |
| Eplan Data Portal | |
| Kataloge | |
| Broschüren |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ETIM 10.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-33 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ECLASS 15.0 | 27-25-03-01 |
| ROHS | Konform |
-
