製品情報
| バージョン | OMNIMATE電源 – シリーズWGK, フィードスルー端子 |
| 注文番号 | 1936430000 |

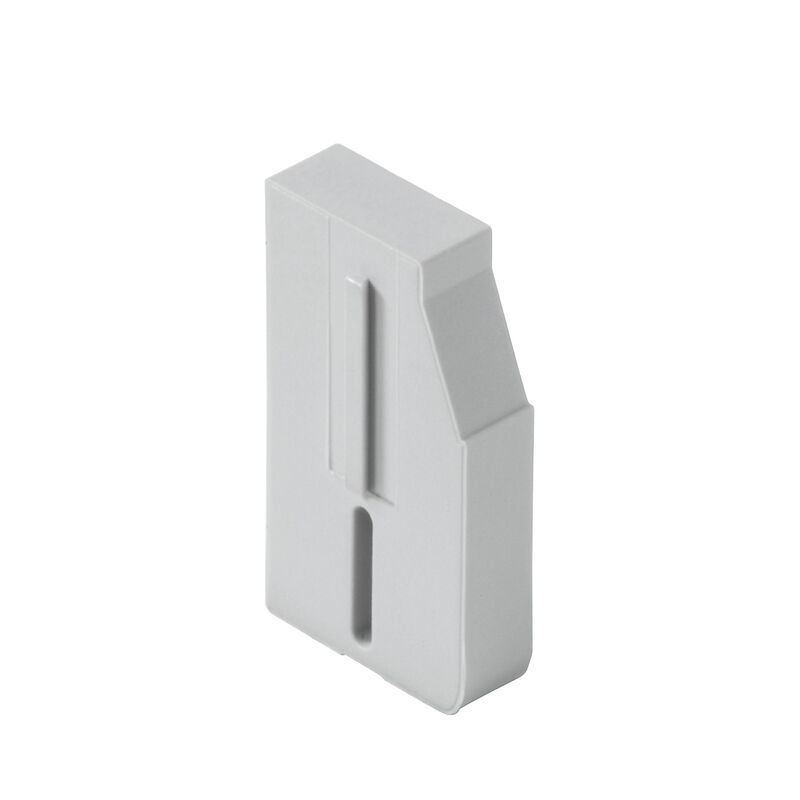

| 種別 | DP VWGK 4 GY BX |
| GTIN (EAN) | 4032248758982 |
| 数量 | 50 items |
| 製品データ | UL: |
| 高さ | 20.5 mm |
| 高さ（インチ） | 0.807 inch |
| 幅 | 4 mm |
| 幅（インチ） | 0.157 inch |
| 長さ | 11.4 mm |
| 長さ（インチ） | 0.449 inch |
| 正味重量 | 0.6 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE電源 – シリーズWGK |
| 絶縁材 | Wemid (PA) |
| 色 | グレー |
| カラーチャート（類似） | RAL 7035 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 120 °C |
| 参照テキスト |
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません |
| 標準に準拠して検査済 | IEC 60664-1 |
| VPE 長 | 101 mm |
| VPE幅 | 89 mm |
| VPEの高さ | 15 mm |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100354) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1936430000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1936430000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-33 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | 適合 |
の付属品です
-
商品番号:1936490000販売単位:50 items
OMNIMATE電源 – シリーズWGK, フィードスルー端子, 定格断面: 4 mm², Wemid (PA), グレー, 直接実装, フィードスルー（ブッシング）
-
商品番号:1250650000販売単位:50 items
OMNIMATE電源 – シリーズWGK, フィードスルー端子, 定格断面: 4 mm², Wemid (PA), 黒色, 直接実装, フィードスルー（ブッシング）
-
商品番号:1936480000販売単位:50 items
OMNIMATE電源 – シリーズWGK, フィードスルー端子, 定格断面: 4 mm², Wemid (PA), 緑/黄色, 直接実装, フィードスルー（ブッシング）
