| Verze | OMNIMATE Power - řada WGK, Svorka s průchodkou |
| Číslo objednávky | 1250580000 |

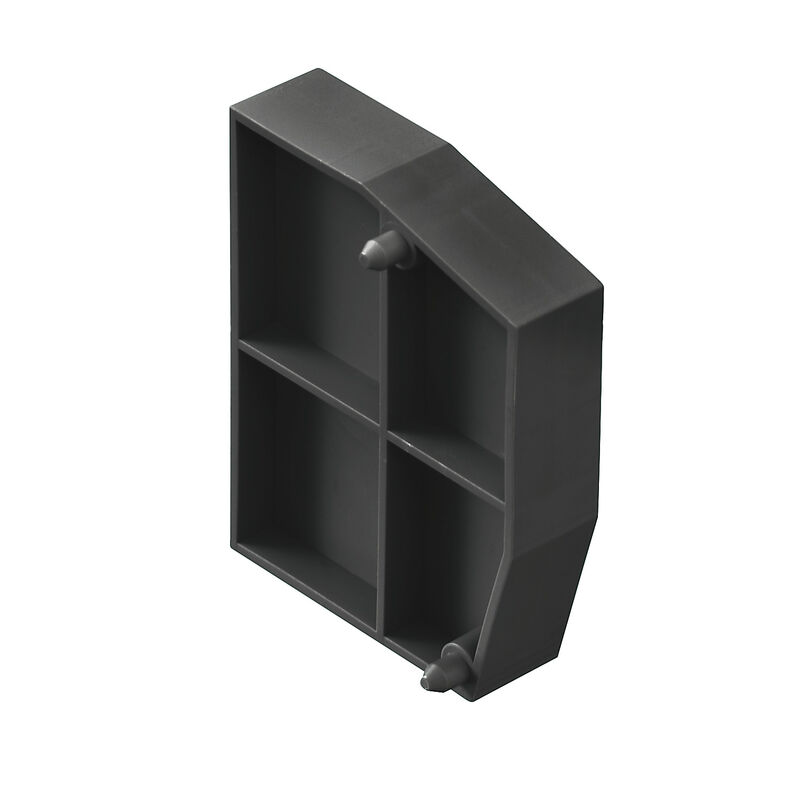

| Typ | DP WGK 16 BK BX |
| GTIN (EAN) | 4050118041613 |
| Množství | 50 ks |
| Údaje výrobku | UL: |
| Výška | 40 mm |
| Výška (v palcích) | 1,575 inch |
| Šířka | 5,5 mm |
| Šířka (v palcích) | 0,217 inch |
| Délka | 34,6 mm |
| Délka (v palcích) | 1,362 inch |
| Čistá hmotnost | 2,5 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Power - řada WGK |
| Izolační materiál | Wemid (PA) |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| Referenční text |
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P) |
| testováno podle normy | IEC 60664-1 |
| Délka VPE | 210 mm |
| Šířka VPE | 130 mm |
| Výška VPE | 39 mm |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | |
| Technické údaje | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Katalogy | |
| Brožury |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ETIM 10.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-33 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ECLASS 15.0 | 27-25-03-01 |
| ROHS | Shoda |
-
