製品情報

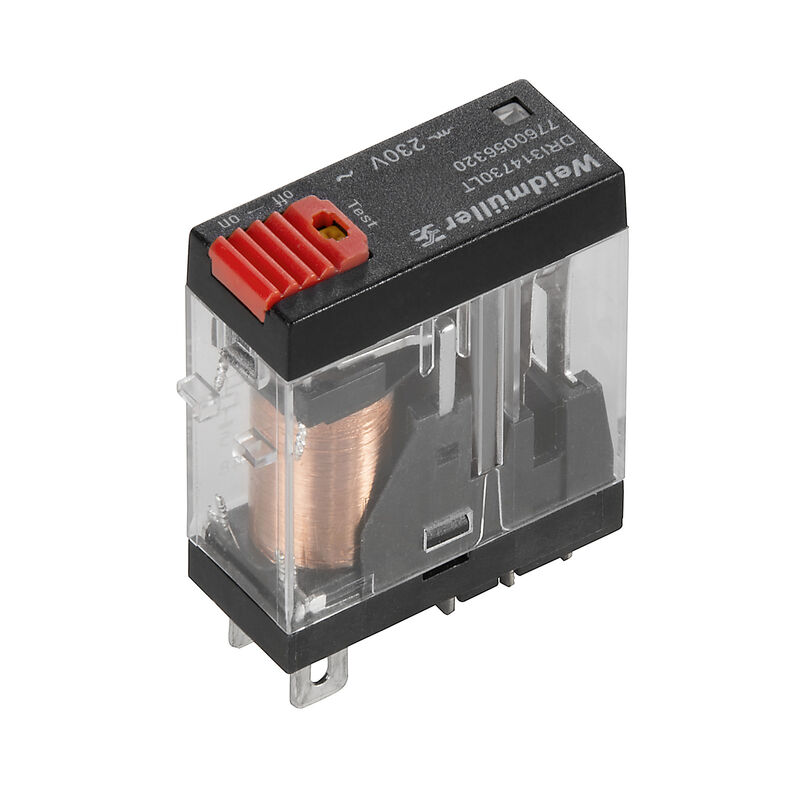

| バージョン | D-SERIES DRI, リレー, 接点数: 1, CO接点 AgSnO, 定格制御電圧: 230 V AC, 持続電流: 10 A, フラットブレード接続 (4.7 mm x 0.5 mm), テストボタンが使用可能: はい |
| 注文番号 | 7760056320 |
| 種別 | DRI314730LT |
| GTIN (EAN) | 6944169740251 |
| 数量 | 20 items |

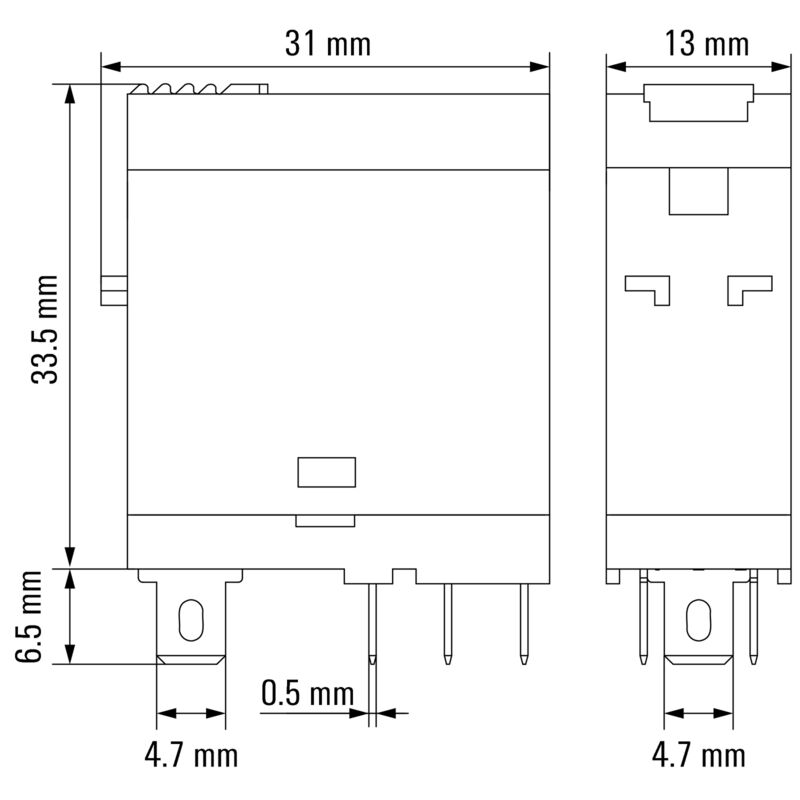

| 深さ | 33.5 mm |
| 奥行き（インチ） | 1.319 inch |
| 高さ | 31 mm |
| 高さ（インチ） | 1.22 inch |
| 幅 | 13 mm |
| 幅（インチ） | 0.512 inch |
| 正味重量 | 19.555 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...55 °C |
| 湿度 | 相対湿度35～85%、結露なし |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 証明書番号（cURus） | E312083 |
| 定格制御電圧 | 230 V AC |
| 定格電流 AC | 4,9 mA |
| 公称出力 | 1.1 VA |
| コイル抵抗 | 23500 Ω ± 10 % |
| ステータス表示 | 赤色LED |
| 定格スイッチング電圧 | AC250 V |
| 持続電流 | 10 A |
| 定格負荷の最大回路周波数 | 0.1 Hz |
| 最大開閉電圧、AC | 250 V |
| 最大開閉電圧、DC | 250 V |
| 最小スイッチング電源 |
10 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| AC スイッチング容量（抵抗）、最大 | 2500 VA |
| DC スイッチング容量（抵抗）、最大 | 240 W @ 24 V |
| スイッチオン遅延 | ≤ 15 ms |
| スイッチオフ遅延 | ≤ 10 ms |
| 接点の種別 | 1 CO接点 (AgSnO) |
| 機械的耐用期間 | 10 x 106開閉サイクル |
| テストボタンが使用可能 | はい |
| テストボタンのバージョン |
ロック可能なテストボタン
一時テストボタン |
| メカニカルスイッチの位置表示 | いいえ |
| 色 | 透明 |
| UL94 可燃性等級コンポーネント |
|
| 定格電圧 | 300 V |
| 汚染度 | 2 |
| サージ電圧カテゴリー | III |
| 絶縁材グループ | IIIa |
| 制御側 – 荷重側の空気パスおよびクリープパス | ≥ 4 mm |
| 制御側 – 負荷側の耐電圧 | 5 kVeff / 1分 |
| 開接点の耐電圧 | 1 kVeff / 1 min |
| インパルス耐電圧 | 5 kV (1.2/50 µs) |
| 保護度合い | IP20 |
| 証明書番号（cURus） | E312083 |
| 導体接続方法 | フラットブレード接続 (4.7 mm x 0.5 mm) |
| 承認/証明書/適合証明書 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35367) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66530) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056320) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056320) |
| 製品変更通知 | [20210401 Product change Notification D-SERIES DRI relays - status indicator](https://mdcop.weidmueller.com/mediadelivery/asset/900_211311) |
| ユーザ文書 | [FL_D-SERIES_DRI1CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306025) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E312083 |
