製品情報
| 注文番号 | 2534160000 |

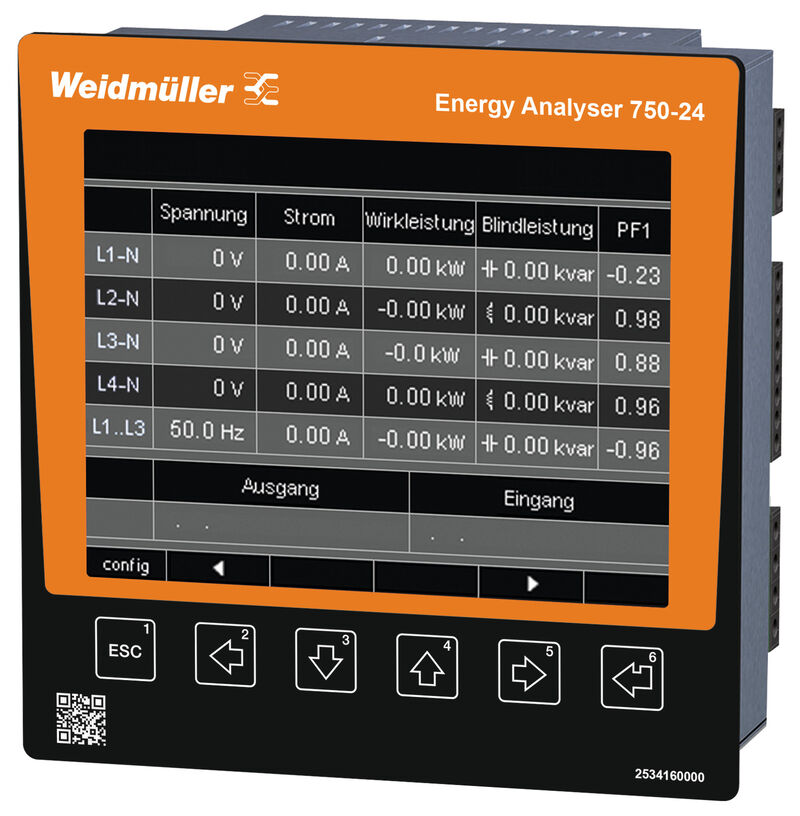

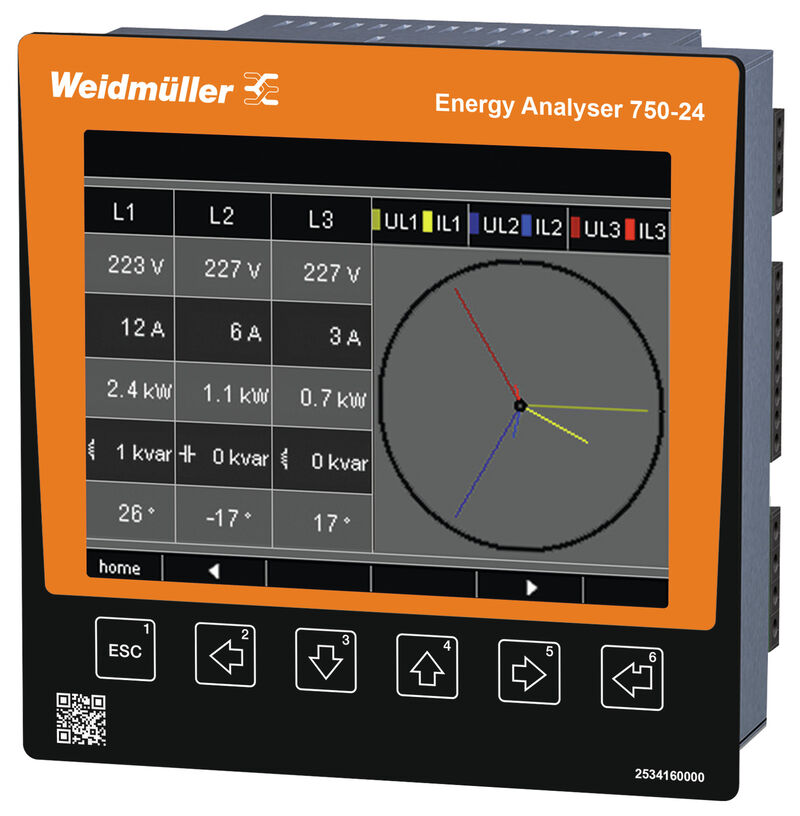

| 種別 | ENERGY ANALYSER 750-24 |
| GTIN (EAN) | 4050118545821 |
| 数量 | 1 items |

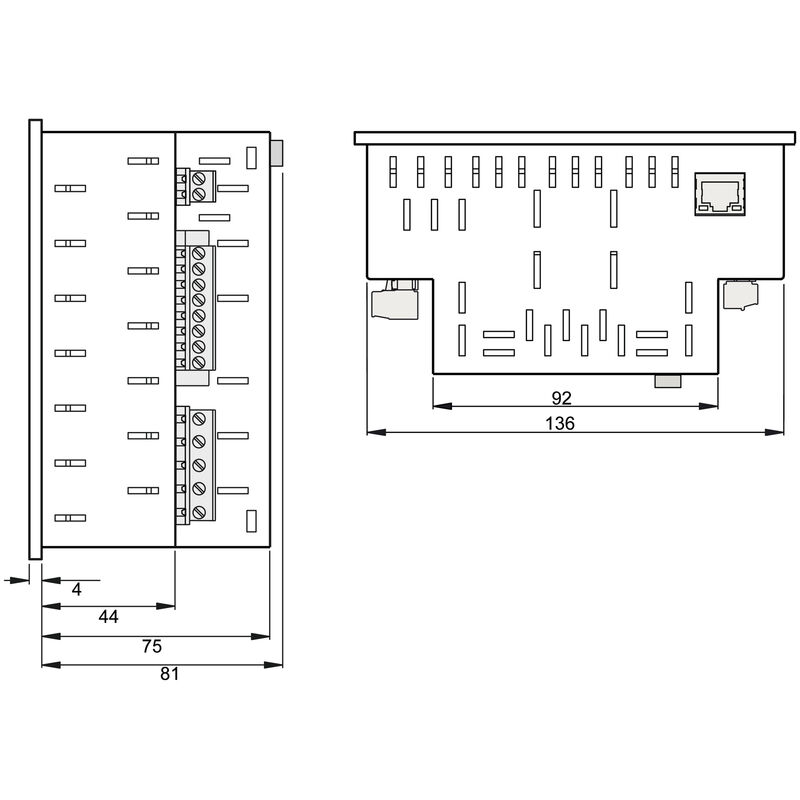

| 深さ | 81 mm |
| 奥行き（インチ） | 3.189 inch |
| 高さ | 144 mm |
| 高さ（インチ） | 5.669 inch |
| 幅 | 144 mm |
| 幅（インチ） | 5.669 inch |
| 正味重量 | 1,080 g |
| 保管温度 | -25 °C...70 °C |
| 動作温度 | -10 °C...55 °C |
| 動作温度時の湿度 | 5…95 % RH |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| % での歪み係数THD-I | はい |
| ハウジング主要材質 | プラスチック |
| 定格電流 | 1 / 5 A |
| 最大電流 | 5000 A |
| 残留電流測定 | はい |
| 電流の測定精度 | 0.1 % |
| 電流測定チャネル | 4 + 2 |
| 高調波（オーダー / 電流 あたり） | 1.-63. |
| % での歪み係数 THD-U | はい |
| 3線式 | はい |
| 4 線式システム | はい |
| 低電圧ネットワーク |
3 phase 3 wire (L1 + L2 + L3)
3 phase 4 wire (L1 + L2 + L3 + N) |
| 四分円 | 4 |
| 測定範囲、電圧 L～N、AC | 347 V |
| 測定範囲、電圧L ～ L、AC | 600 V |
| 電圧の測定精度 | 0.1 % |
| 高調波（オーダー / 電圧あたり） | 1.-63. |
| インターフェース |
RS485: 9.6 ～ 921.6 kbps
Profibus DP Ethernet Webサーバー/電子メール |
| プロトコル |
Modbus RTU
Modbus-Gateway Modbus TCP/IP, Modbus RTU over Ethernet, SNMP Profibus DP V0 BACnet (optional) |
| デジタル入力数 | 2 |
| デジタル出力数 | 2 |
| パルス出力数 | 2 |
| 温度入力 | はい |
| メモリ；最小値と最大値 | はい |
| メモリサイズ | 256 MB |
| メモリ値の数 | 10,000 k |
| 更新間隔レジスタ | 200 ms |
| 最小メモリ記録間隔 | 1 s |
| ソフトウェア | ecoExplorer go® |
| 統合ロジック | はい |
| ディスプレイの表示（モニタ） | LCD |
| バージョン | 1相、3相の主電源の電力測定/表示 |
| 保護度合い |
IP40
IP20 |
| 入力周波数 | <20 Hz |
| 取り付け方式 | フロントパネル取付け |
| 定格電流 | 1 / 5 A |
| 最大電流 | 5000 A |
| 標準 |
DIN EN 61000-4-2
DIN EN 61000-4-3 IEC 61010-2-030 DIN EN 61000-4-4 DIN EN 61000-4-5 DIN EN 61000-4-6 DIN EN 61000-4-8 DIN EN 61238-1 EN 61000-4-11 EN 55011 IEC 61010-1 |
| 測定範囲、電圧 L～N、AC | 347 V |
| 測定範囲、電圧L ～ L、AC | 600 V |
| サージ電圧カテゴリー | 600 V CAT III |
| 電圧供給 |
48…110 V AC
24…150 V DC |
| 3線式 | はい |
| 4 線式システム | はい |
| 四分円 | 4 |
| サンプリング周波数50/60 Hz | 25.6 kHz |
| 連続測定 | はい |
| 1秒当たりの測定結果 | 5 ms |
| 期間の実効値（50/60 Hz） | 10 / 12 |
| 残留電流測定 | はい |
| 電流測定チャネル | 4 + 2 |
| 電圧の測定精度 | 0.1 % |
| 電流の測定精度 | 0.1 % |
| アクティブエネルギーの測定精度 (kWh, .../5 A) | クラス0.2S |
| 動作時間計 | はい |
| 週単位の時間切り替え | はい |
| 時計 | はい |
| 二元金属機能 | はい |
| 高調波（オーダー / 電圧あたり） | 1.-63. |
| 高調波（オーダー / 電流 あたり） | 1.-63. |
| % での歪み係数 THD-U | はい |
| % での歪み係数THD-I | はい |
| 不平衡 | はい |
| プラス、マイナス、ゼロシステム | はい |
| 現在のちらつき強度 | はい |
| 短時間/長時間のちらつき | はい |
| 短時間の中断 | はい |
| イベントのシーケンス記録機能 | はい |
| サージ電圧カテゴリー | 600 V CAT III |
| 承認/証明書/適合証明書 |
[Certificate class A](https://mdcop.weidmueller.com/mediadelivery/asset/900_93406)
[Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_239747) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224265) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2534160000) |
| ソフトウェア |
[Device description -- GSD DATA](https://mdcop.weidmueller.com/mediadelivery/asset/900_38557)
[Device description -- MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_53427) [Win64 - ecoExplorer go](https://mdcop.weidmueller.com/mediadelivery/asset/900_53465) |
| ユーザ文書 |
[Quick Guide German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_53376)
[Manual Energy Analyser 750 German/Englisch](https://mdcop.weidmueller.com/mediadelivery/asset/900_53380) [Manual ECOEXPLORER GO English](https://mdcop.weidmueller.com/mediadelivery/asset/900_56224) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E469563 |
