FBCON PA CG/M12 8WAY EX
FBCON PA CG/M12 8WAY EX
FBCON PA CG/M12 8WAY EX

FBCON PA CG/M12 8WAY EX

Bu ürün yakında mevcut olmayacak.

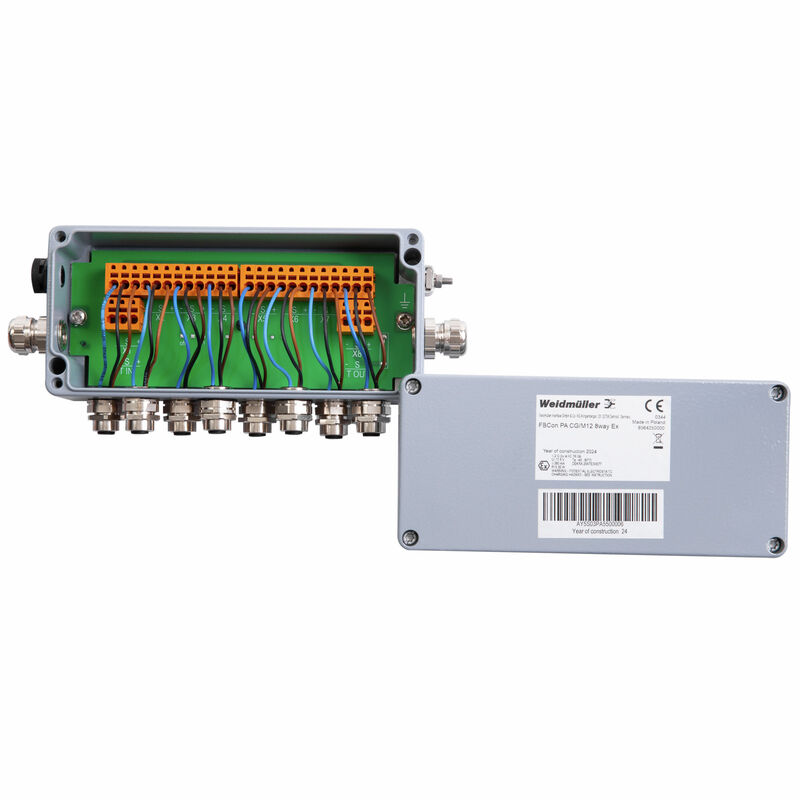

Standard distributor for Ex applications EEx(ia), 8-way distributor EEx, IP66

Ürün No. 8564250000
Veri sayfasını indir Engineering Support Software Support Product Downloads
İlgili ürünler 12
Approvals General ordering data Dimensions and weights Temperatures Probability of failure Environmental Product Compliance Dati tecnici Artikelbeskrivning Classifications

Approvals

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319243/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

General ordering data

Versión
Standard distributor for Ex applications EEx(ia), 8-way distributor EEx, IP66
Código
8564250000
Tipo
FBCON PA CG/M12 8WAY EX
GTIN (EAN)
4032248287628
Qty.
1 adet
Stato consegna
This article will no longer be available in the future.
Available until
30.11.2025

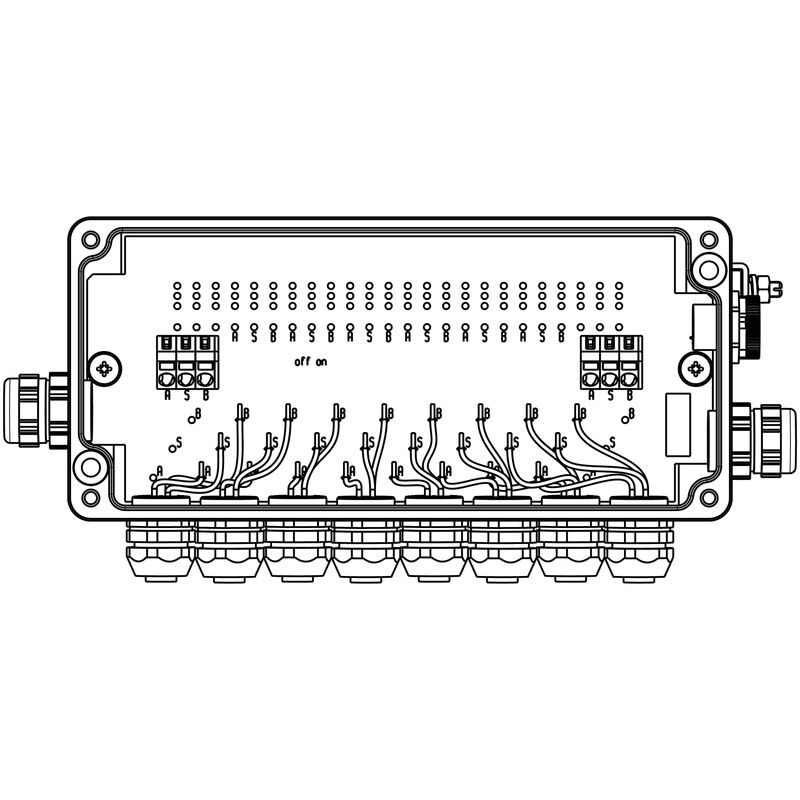

Dimensions and weights

Profundidad
34 mm
Depth (inches)
1,339 inch
Height
58 mm
Height (inches)
2,283 inch
Anchura
80 mm
Larghezza (pollici)
3,15 inch
Longitud
175 mm
Length (inches)
6,89 inch
Net weight
894 g

Temperatures

Storage temperature
-40 °C...80 °C
Ambient temperature
-40 °C…80 °C
Operating temperature
-40 °C...80 °C

Probability of failure

SIL in compliance with IEC 61508
None

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant with exemption
RoHS alóli kivétel (ha van/ismert ilyen)
6bI, 6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
3a5f5913-76fc-4ff5-8563-4463f80bbe02

Dati tecnici

Bussystem
Profibus-PA
Foundation Fieldbus
Conductor O.D., max.
9,5 mm
Conductor O.D., min.
6,5 mm
Connection type PE
M12 avgrening
Design of housing
With pressure compensation element
Hlavní materiál krytu
Aluminium
AISi12
Kabelový vstup
Brass cable gland
Branch line M12
Number of contact sockets
8
Number of poles
3
Schutzart
IP66
Type of distribution
8-way distributor EEx
Type of mounting
surface-mounted
Front mounting
Verschmutzungsgrad
2

Artikelbeskrivning

Descrizione del prodotto

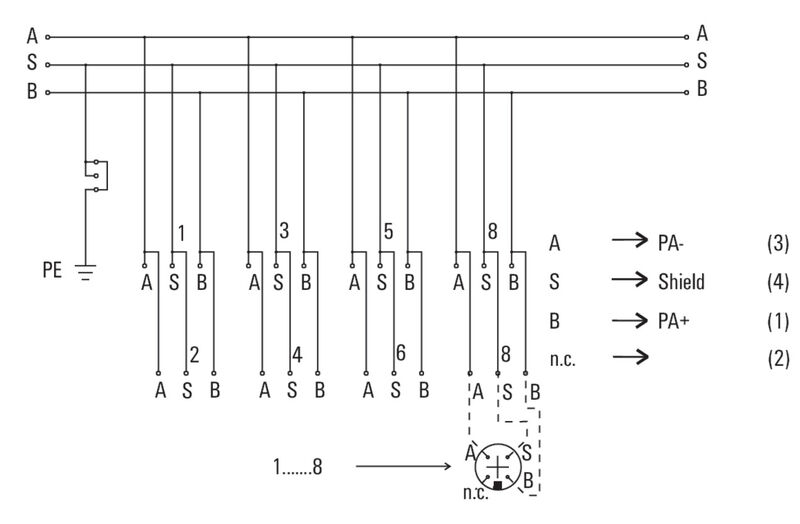

Apparaten är en passiv fältfördelare för fältbussystem Profibus PA och Fieldbus Foundation H1. Apparaten är godkänd för användning i explosionsfarliga områden i zon 1 eller zon 2. Apparaten är certifierad enligt FISCO (Fieldbus Intrinsically Safe Concept). Funktionell beskrivning: apparaten ansluter uppåt till åtta egensäkra FISCO fältapparaten med explosionsskyddstyp Ex-ia med ett egetsäkert fältbuss-segment av samma explosionsskyddstyp. Apparaten stöder jordningskoncept med flerpunktsjordningsskärm eller enpunktsjordningsskärm. Jordningskoncept förklaras i Profibus PA- och Fieldbus Foundation-riktlinjerna.

Classifications

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
