製品情報
| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 1.27 mm, 極数: 16, 箱 |
| 注文番号 | 2826960000 |

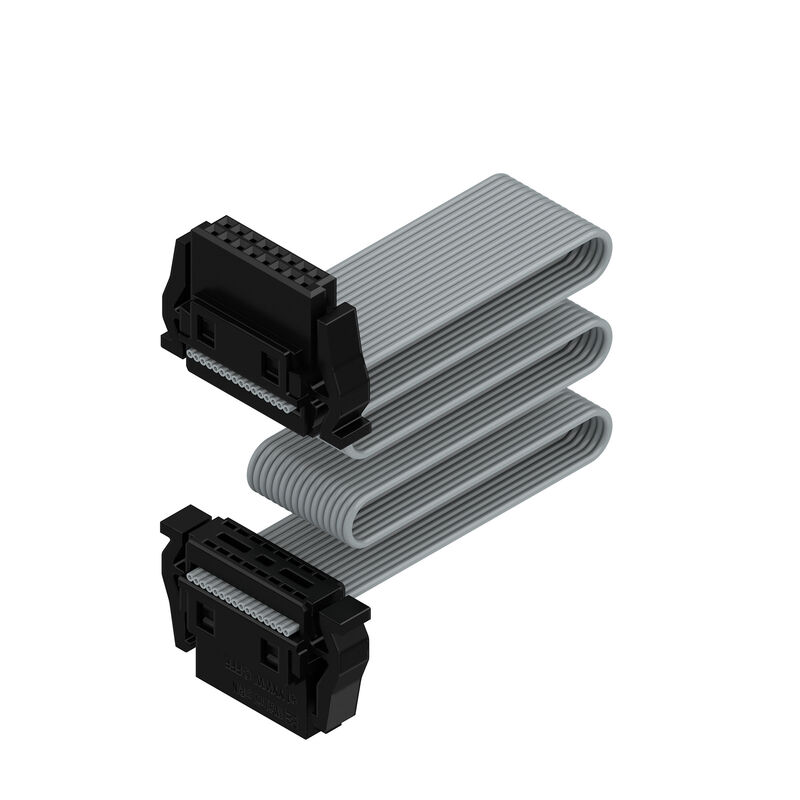

| 種別 | FC50 PN/16A S1 B BX |
| GTIN (EAN) | 4064675363569 |
| 数量 | 10 items |
| 製品データ |
IEC: / 1.9 A UL: |
| パッケージ | 箱 |
| 長さ | 12.2 mm |
| 長さ（インチ） | 0.48 inch |
| 正味重量 | 10 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE信号 – ボードツーボード |
| 接続方式 | 絶縁変位接続 (IDC) |
| 導体接続方法 | IDC端末 |
| ピッチ (mm) (P) | 1.27 mm |
| ピッチ (インチ) (P) | 0.05 " |
| 導体取り出し方向 | 90°/270° |
| 極数 | 16 |
| 行数 | 2 |
| ピンモデルシリーズ数量 | 2 |
| 保護度合い | IP20 |
| 体積抵抗 | <25 mΩ |
| プラギング回数 | 500 |
| 差し込み力 / 極、最大. | 0.6 N |
| 引張強度/極、最大. | 0.6 N |
| 絶縁材 | LCP |
| 色 | グレー |
| カラーチャート（類似） | RAL 7035 |
| 絶縁耐性 | ≥ 20 MΩ |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点ベース素材 | 銅合金 |
| 接点材質 | 銅合金 |
| 接触表面 | Ni/Au |
| プラグ接点の層構造 | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -20 °C |
| 動作温度、最大 | 105 °C |
| 配線接続断面 AWG、最小 | AWG 30/7 |
| 導体接続断面積 AWG、最大. | AWG 30/7 |
| 定格電流、最小極数 （Tu=20°C） | 1.9 A |
| 定格電流、最大極数 （Tu=40°C） | 1.65 A |
| クリアランス、最小 | 0.4 mm |
| 沿面距離、最小 | 0.4 mm |
| パッケージ | 箱 |
| VPE 長 | 155 mm |
| VPE幅 | 64 mm |
| VPEの高さ | 38 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_256328) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2826960000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ROHS | 適合 |
