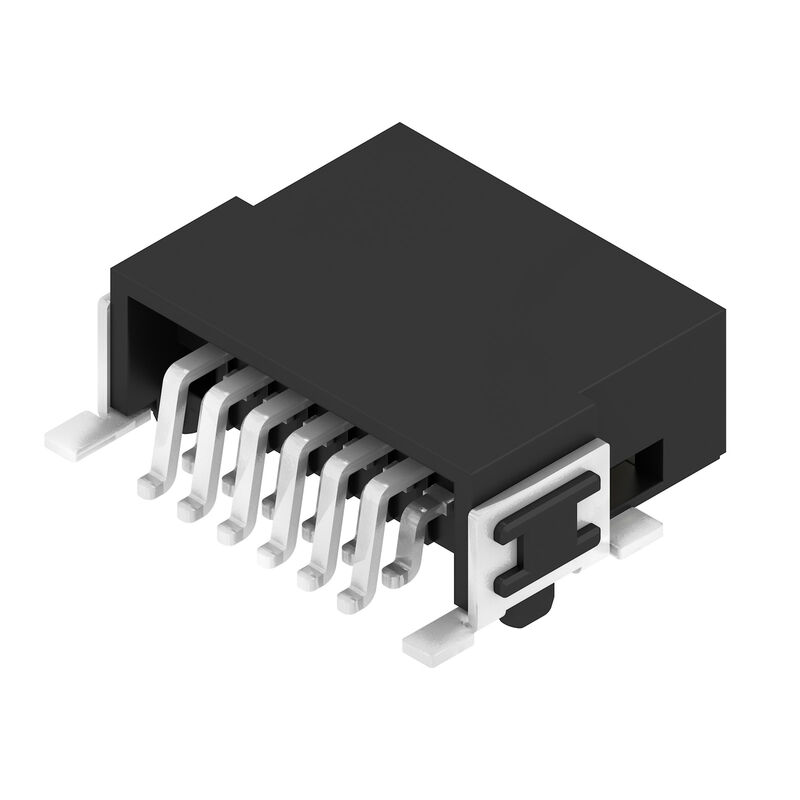

Изображение изделия
FMH S1/12H F1 B RL

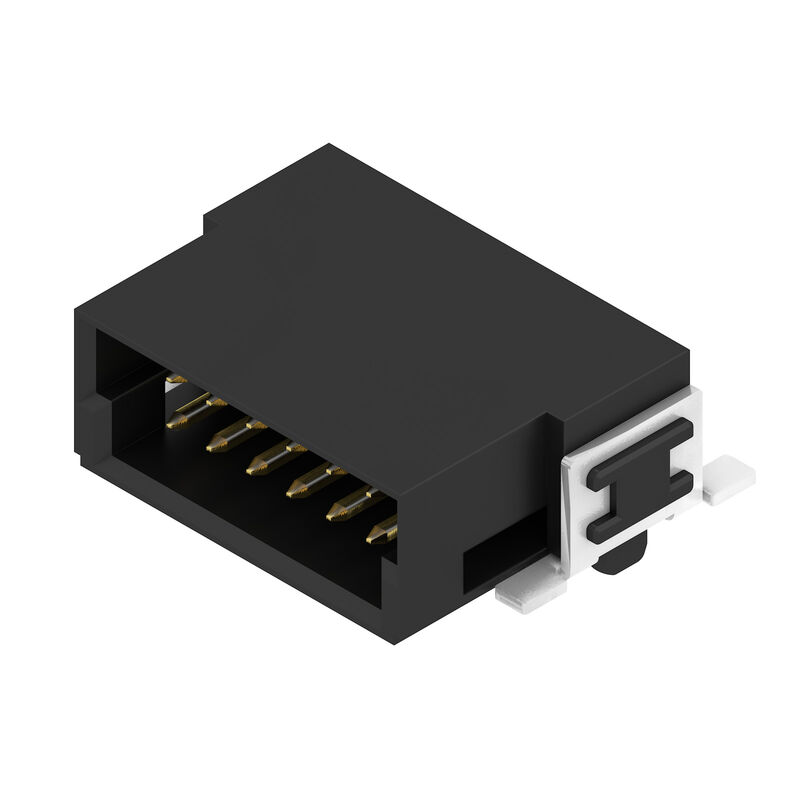

Изображение изделия
FMH S1/12H F1 B RL
Dimensional drawing
FMH S1/12H F1 B RL
Детальный чертеж
FMH S1/12H F1 B RL
Кривая ухудшения параметров
FMH S1/12H F1 B RL

FMH S1/12H F1 B RL

Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1798671600000)/

Kretskortsstickanslutning, Stiftlist, SMD-lödanslutning, Delning i mm (P): 1.27 mm, Antal poler: 12, 90°, Tape

№ продукта 2747160000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является эквивалентом 4 Связанные продукты 9
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Dane materiałowe Dane znamionowe wg IEC Номинальные характеристики по UL 1977 Packing Важное примечание Классификации

Godkännanden

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E92202

Allmänna beställningsdata

버전
Kretskortsstickanslutning, Stiftlist, SMD-lödanslutning, Delning i mm (P): 1.27 mm, Antal poler: 12, 90°, Tape
주문 번호
2747160000
유형
FMH S1/12H F1 B RL
GTIN(EAN)
4064675001089
Qty.
560 Штука
Продуктное отношение
IEC: / 2.8 A
UL: 150 V
Упаковка
Tape
배송 상태
Эта артикул в перспективе будет недоступен.
Last order date
/Date(1798671600000)/

Mått och vikter

깊이
10.6 mm
Depth (inches)
0.417 inch
높이
4.25 mm
Высота (в дюймах)
0.167 inch
너비
12.7 mm
Ширина (в дюймах)
0.5 inch
Масса нетто
1.355 g

Miljööverenstämmelse för produkt

RoHS 준수 상태
Kompatibel utan undantag
REACH SVHC
Нет SVHC выше 0,1 wt%

Systemparametrar

제품군
OMNIMATE-signal - Board-to-Board
결선 유형
Соединение с платой
PCB에 장착
Соединение под пайку для поверхностного монтажа
피치(mm)(P)
1.27 mm
피치(인치)(P)
0.05 "
Outgoing elbow
90°
Number of poles
12
Number of solder pins per pole
1
Компланарность:
0.1 mm
Количество рядов
1
Количество полюсных рядов
2
Вид защиты
IP20
Объемное сопротивление
<25 mΩ
Циклы коммутации
500
Усилие вставки на полюс, макс.
0.6 N
Усилие вытягивания на полюс, макс.
0.6 N

Dane materiałowe

Insulating material
LCP
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Insulation resistance
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Основной материал контактов
Сплав медный
Материал контакта
Сплав меди
Поверхность контакта
Золото поверх никеля
Структура слоев штепсельного контакта
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-55 °C
Рабочая температура, макс.
125 °C

Dane znamionowe wg IEC

Rated current, min. number of poles (Tu=20°C)
2.8 A
Clearance, min.
0.4 mm
Creepage distance, min.
0.4 mm

Номинальные характеристики по UL 1977

Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.
정격 전압(UL 1977)(구형)
150 V

Packing

패키징
Tape
VPE 길이
370 mm
VPE 폭
348 mm
VPE 높이
154 mm

Важное примечание

IPC 준수
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
