H10,0/22T BR 1BAGX100
H10,0/22T BR 1BAGX100
Drawing

H10,0/22T BR 1BAGX100

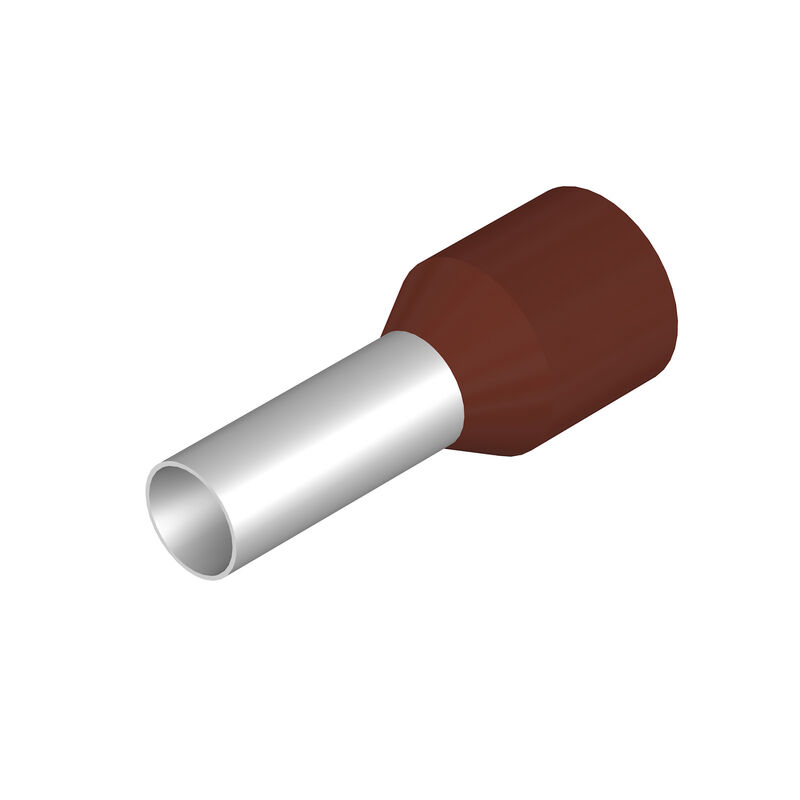

Wire-end ferrule, Standard, 15 mm, 12 mm, brown

Produkt ID 9021150000
Download datablad Engineering Support Product Downloads
Er tilbehør til 5 Enkeltdel til 2 Anvendte produkter 6
Approvals General ordering data Dimensions and weights Environmental Product Compliance Technical data Ändhylsor Classifications

Approvals

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319229/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E499744

General ordering data

Wersja
Wire-end ferrule, Standard, 15 mm, 12 mm, brown
Nr zam.
9021150000
Typ
H10,0/22T BR
GTIN (EAN)
4008190086886
Qty.
100 Styk
Packaging
loose

Dimensions and weights

Net weight
0,53 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Technical data

Opis artykułu
Wire end ferrule with plastic collar, brown
Wykonanie
Standard

Ändhylsor

Contact surface length (L2)
12 mm
Długość odizolowania
15 mm
Grubość kołnierza plastikowego (S2)
0,4 mm
Grubość tulejki metalowej (S1)
0,2 mm
kod koloru
Telemecanique
L1 in mm
22 mm
Przekrój przyłącza przewodu
10 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 8
średnica kołnierza (D2)
7,6 mm
접점면 직경(D1)
4,5 mm

Classifications

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
