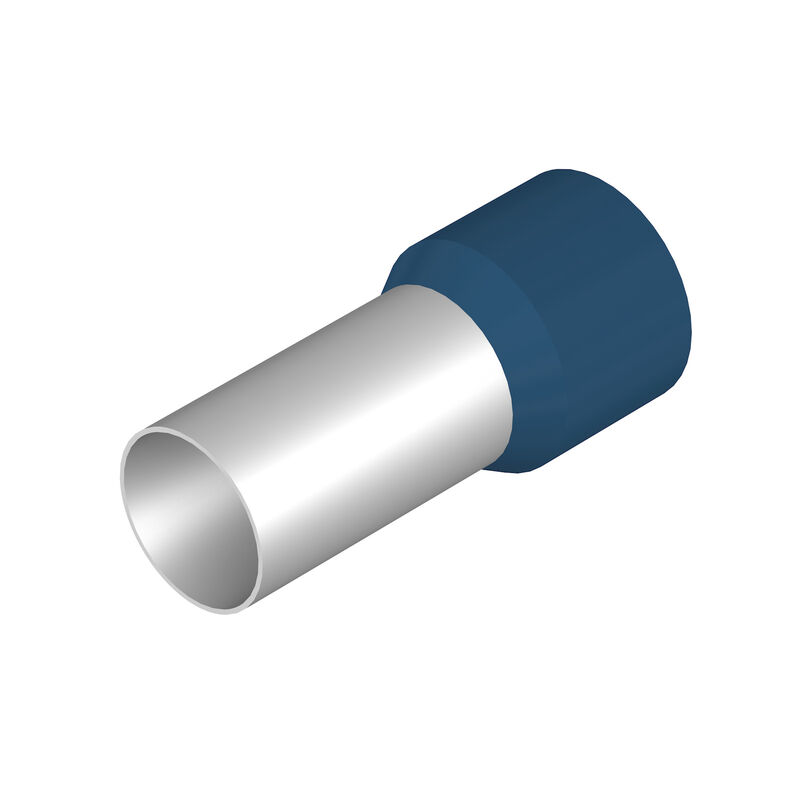

H120,0/50 BL
H120,0/50 BL
Detailzeichnung

H120,0/50 BL

Aderendhülse, Standard, 36 mm, 30 mm, blau

Art.-Nr. 9028220000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technical data 와이어 종단 페룰 Klassifikationen

Zulassungen

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E499744

Allgemeine Bestelldaten

Változat
Aderendhülse, Standard, 36 mm, 30 mm, blau
주문 번호
9028220000
Típus
H120,0/50 BL
GTIN (EAN)
4008190891596
VPE
25 Stück
Verpackung
lose

Abmessungen und Gewichte

Nettogewicht
9,08 g

Umweltanforderungen

RoHS megfelelőségi állapot
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Technical data

Description de l'article
Wire end ferrule with plastic collar, blue
Version
Standard

와이어 종단 페룰

Collar diameter (D2)
21 mm
Colour code
Weidmueller
Contact surface diameter (D1)
16,5 mm
Contact surface length (L2)
30 mm
Espesor del manguito de metal (S1)
0,5 mm
L1 en mm
50 mm
Longitud de desaislado
36 mm
Plastic collar thickness (S2)
0,7 mm
Sección de conexión del conductor
120 mm²
Sección de conexión del conductor AWG, máx.
AWG 4/0

Klassifikationen

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
