製品情報

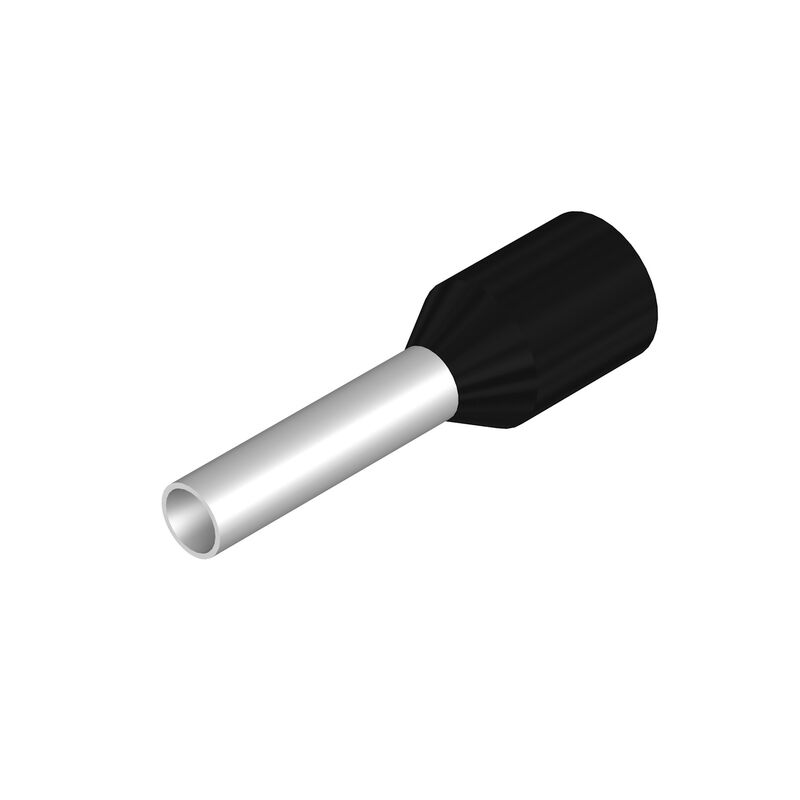

| バージョン | ワイヤ終端フェルール, 標準, 10 mm, 8 mm, 黒色 |
| 注文番号 | 9019120000 |
| 種別 | H1,5/14D SW |
| GTIN (EAN) | 4008190153793 |
| 数量 | 500 items |
| パッケージ | 弛緩 |
| 正味重量 | 0.108 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| バージョン | 標準 |
| 項目説明 | プラスチックカラー付きワイヤーエンドフェルール、黒色 |
| L1 (mm) | 14 mm |
| カラーコード | DIN |
| カラー直径 (D2) | 3.5 mm |
| プラスチックカラー厚 (S2) | 0.25 mm |
| 導体接続断面積 AWG、最大. | AWG 16 |
| 導体断面 | 1.5 mm² |
| 接点面直径 (D1) | 1.7 mm |
| 接点面長さ (L2) | 8 mm |
| 被覆剥き長さ | 10 mm |
| 軍事指定 | T 20A 012 A |
| 金属製スリーブ厚み (S1) | 0.15 mm |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55364) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9019120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9019120000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9019120000&norm=0) |
| ユーザ文書 |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E499744 |
