製品情報
| バージョン | ワイヤ終端フェルール, ツインワイヤエンドフェルール, 15 mm, 12 mm, 黒色 |
| 注文番号 | 9037480000 |

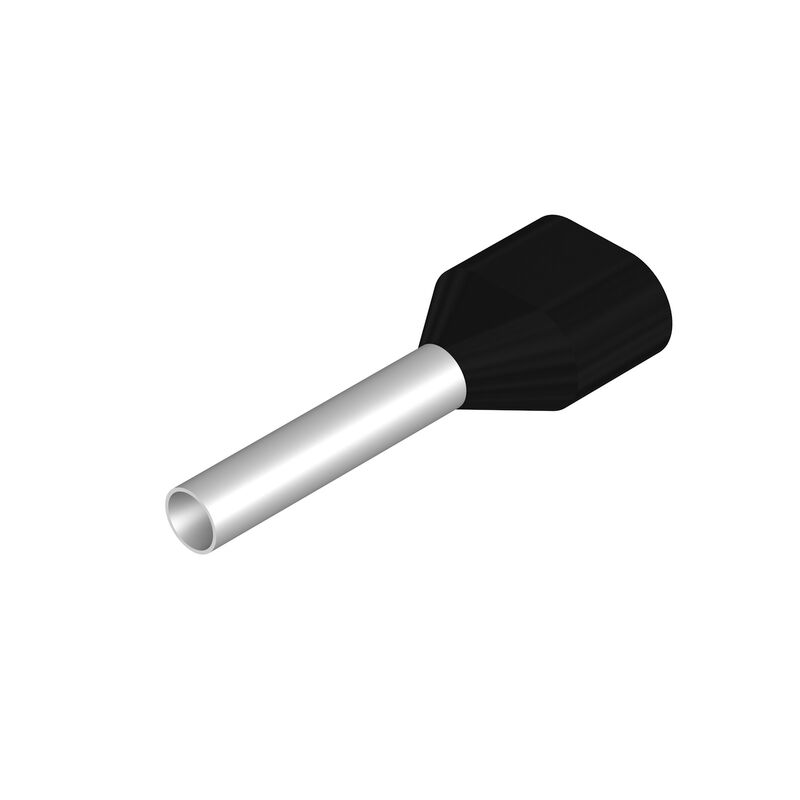

| 種別 | H1,5/20D ZH SW |
| GTIN (EAN) | 4008190493059 |
| 数量 | 500 items |
| パッケージ | 弛緩 |
| 正味重量 | 0.178 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| バージョン | ツインワイヤエンドフェルール |
| 項目説明 | ツインワイヤエンドフェルール、黒 |
| L1 (mm) | 20 mm |
| カラーコード | DIN |
| プラスチックカラー厚 (S2) | 0.3 mm |
| 導体接続断面積 AWG、最大. | AWG 16 |
| 導体断面 | 1.5 mm² |
| 接点面直径 (D1) | 2.2 mm |
| 接点面長さ (L2) | 12 mm |
| 留め輪幅 (B) | 3.6 mm |
| 留め輪高さ (A) | 6.5 mm |
| 被覆剥き長さ | 15 mm |
| 金属製スリーブ厚み (S1) | 0.15 mm |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55495) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9037480000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9037480000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9037480000&norm=0) |
| ユーザ文書 |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E499744 |
の付属品です
ツールクリンプツール… ワイヤエンドフェルール対応認証済クリンプツール
ツールクリンプツール… ワイヤエンドフェルール対応クリンプツール
