製品情報

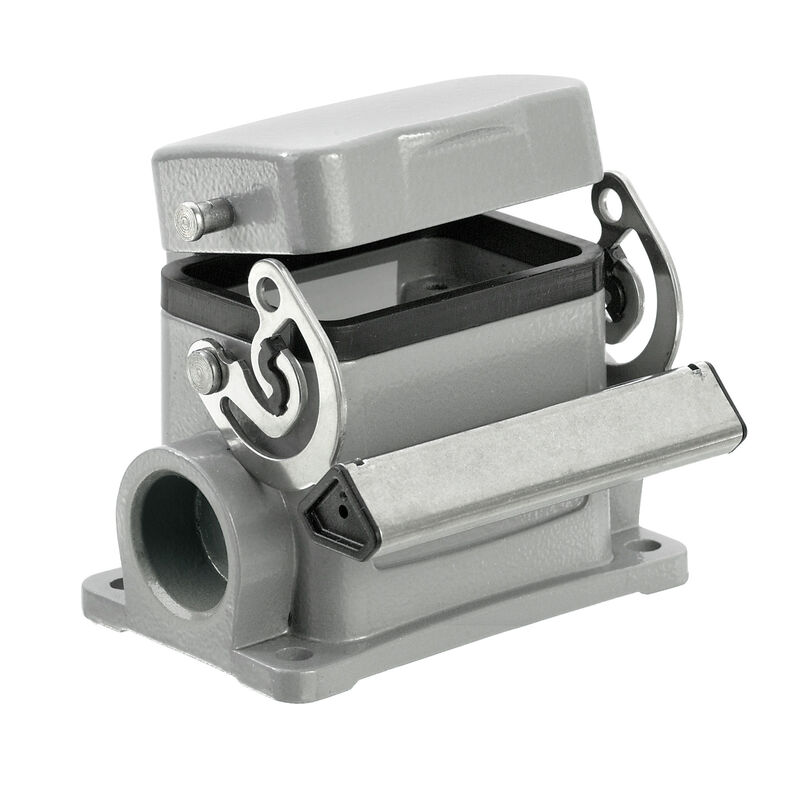

| バージョン | HDCエンクロージャ, サイズ: 3, 保護度合い: IP65 （電源接続時）, ベースハウジング, エンドロッククランプ、下側, 標準, カバー付き, ケーブル取り入れ口サイズ: M 25 |
| 注文番号 | 1788160000 |
| 種別 | HDC 06B SDLU 2M25G |
| GTIN (EAN) | 4032248205592 |
| 数量 | 1 items |
| 高さ | 72 mm |
| 高さ（インチ） | 2.835 inch |
| 幅 | 92.5 mm |
| 幅（インチ） | 3.642 inch |
| 取付寸法 – 高さ | 40 mm |
| 取付寸法 – 幅 | 70 mm |
| 正味重量 | 277 g |
| 制限温度 | -40 °C ... 125 °C |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| 耐薬品性 |
|
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6bI |
| ケーブル導入口 | スレッド付き |
| ハウジングBの高さ | 54 mm |
| ハウジングの全長 | 60 mm |
| 基準B1の高さ | 5 mm |
| 幅の基準C1 | 54.5 mm |
| 幅ハウジングC | 43 mm |
| 穴ピッチ長 A2 | 70 mm |
| EMC ハウジング | いいえ |
| ハウジング主要材質 | ダイカストアルミニウム |
| ロック素子の材質 | ステンレススチール、防錆性 |
| 保護度合い | IP65 （電源接続時） |
| 保護等級注記 | 保護カバー付きの場合の保護等級：IP 65 |
| 締付けトルク | 1.2 Nm |
| 表面仕上 | 粉体塗装 |
| BG | 3 |
| Moduplug®に最適 | いいえ |
| カバー | カバー付き |
| カバー設計 | カバー付き |
| クランプのバージョン | 終端ロック用クランプ |
| ケーブル取り入れ口サイズ | M 25 |
| ケーブル導入口 | スレッド付き |
| サイズ | 3 |
| シーリング | NBR |
| ハウジング設計 | ベースハウジング |
| ロックシステム設計 | エンドロッククランプ、下側 |
| 上部 / 底部 / 蓋 | 下部 |
| 上部ケーブル取り入れ口数 | 0 |
| 側方ケーブル取り入れ口数 | 2 |
| 内付スレッド | M 25 |
| 種別 | ベースハウジング |
| 締付けトルク | 1.2 Nm |
| 色（RAL） | RAL 7035 |
| 設計 | 標準 |
| 承認/証明書/適合証明書 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72289) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1788160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1788160000) |
| 製品変更通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| 技術文書 | [1788160000_HDC_06B_SDLU_2M25G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38936) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E92202 |
