製品情報
バージョン | HDCエンクロージャ, サイズ: 8, 保護度合い: IP65 (電源接続時), 側面ケーブル導入口, プラグハウジング, 下側のサイドロッククランプ, 高, ケーブル取り入れ口サイズ: M 50 |
注文番号 | 3107210000 |

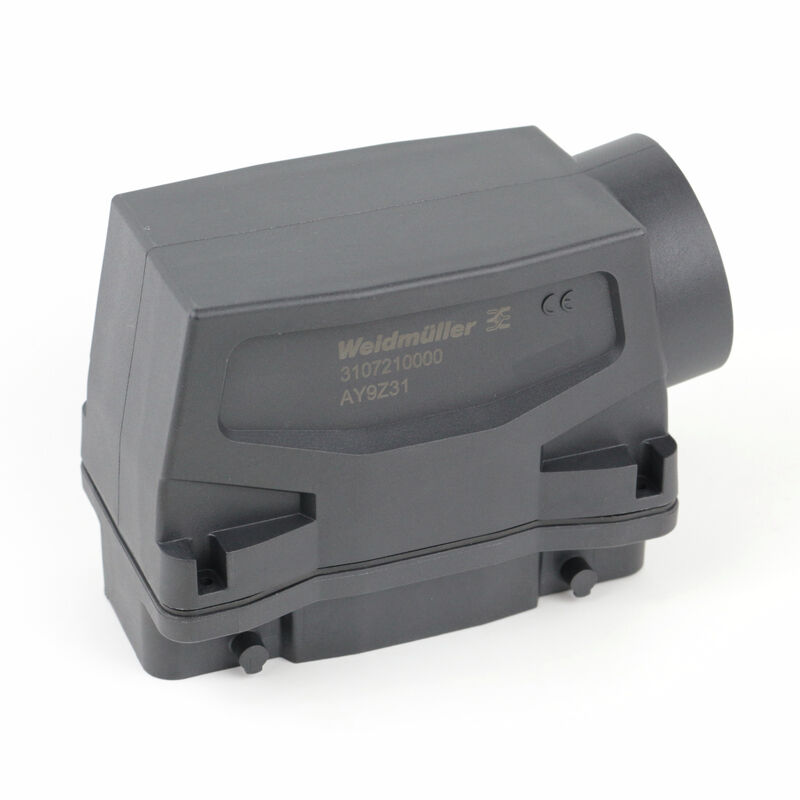

種別 | HDC 64D TSBU 1M50 BP |
GTIN (EAN) | 4099987172141 |
数量 | 1 items |

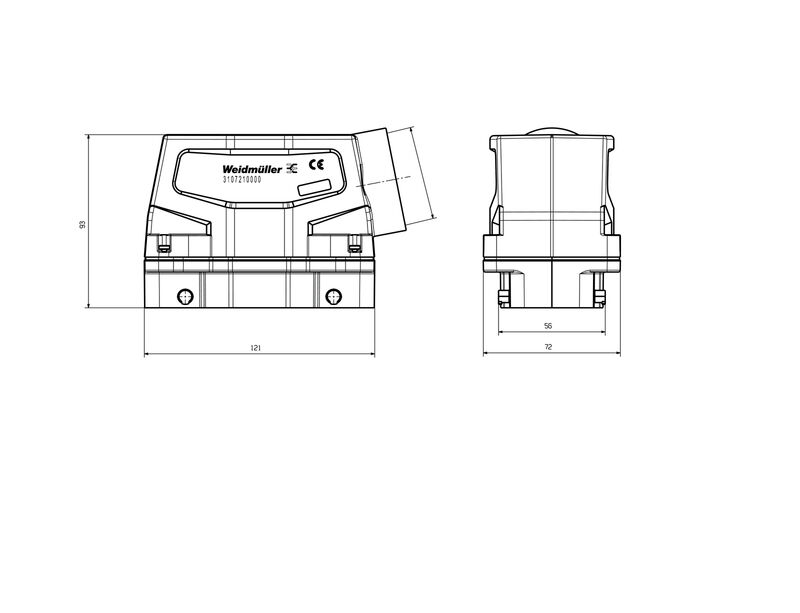

深さ | 72 mm |
奥行き(インチ) | 2.835 inch |
高さ | 93 mm |
高さ(インチ) | 3.661 inch |
幅 | 121 mm |
幅(インチ) | 4.764 inch |
長さ | 121 mm |
長さ(インチ) | 4.764 inch |
正味重量 | 261 g |
制限温度 | -40 °C ... 125 °C |
耐薬品性 |
|
ケーブル導入口 | スレッド付き |
EMC ハウジング | いいえ |
UL 94 可燃性等級 | V-0 |
ハウジング主要材質 | ポリアミド |
ロック素子の材質 | ポリアミド |
保護度合い | IP65 (電源接続時) |
BG | 8 |
Moduplug®に最適 | はい |
ケーブル取り入れ口サイズ | M 50 |
ケーブル導入口 | スレッド付き |
サイズ | 8 |
ハウジング設計 |
側面ケーブル導入口
プラグハウジング |
ロックシステム設計 | 下側のサイドロッククランプ |
上部 / 底部 / 蓋 | 上部 |
上部ケーブル取り入れ口数 | 0 |
側方ケーブル取り入れ口数 | 1 |
内付スレッド | M 50 |
色(RAL) | RAL 9005 |
設計 | 高 |
カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000437 |
ETIM 7.0 | EC000437 |
ETIM 8.0 | EC000437 |
ETIM 9.0 | EC000437 |
ECLASS 9.0 | 27-44-02-02 |
ECLASS 9.1 | 27-44-02-02 |
ECLASS 10.0 | 27-44-02-02 |
ECLASS 11.0 | 27-44-02-02 |
ECLASS 12.0 | 27-44-02-02 |
ECLASS 13.0 | 27-44-02-02 |
ECLASS 14.0 | 27-44-02-02 |
ROHS | 適合 |
