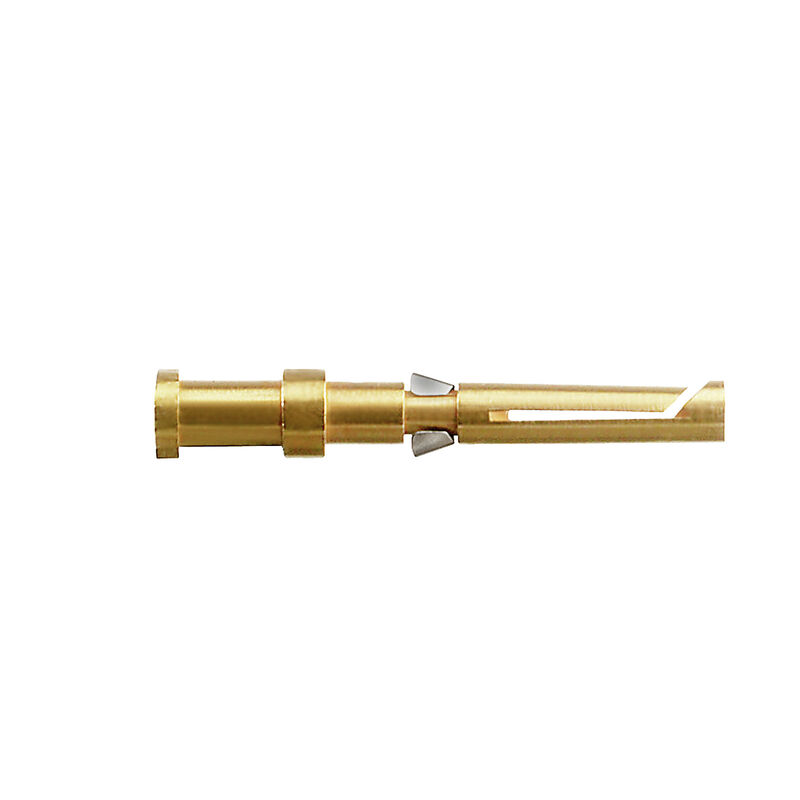

Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Buchse, Leiteranschlussquerschnitt, max.: 1, gedreht, Kupferlegierung

Art.-Nr. 1651690000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 5 Ist Zubehör von 33 Verwandte Artikel 20
Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Allgemeine Angaben Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Schwere Steckverbinder, Crimpkontakt, HD, HDD, HQ, MixMate, Buchse, Leiteranschlussquerschnitt, max.: 1, gedreht, Kupferlegierung
Best.-Nr.
1651690000
Art
HDC-C-HD-BM0.75-1.00AU
GTIN (EAN)
4008190400361
VPE
100  Stück

Abmessungen und Gewichte

Durchmesser
3,5  mm
Nettogewicht
0,641  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Allgemeine Angaben

Abisolierlänge Bemessungsanschluss
8  mm
Anschlussart
Crimpanschluss
Ausführung Einsatz
HD
HDD
HQ
MixMate
Baureihe
HD
Durchgangswiderstand
≤4 mΩ
Herstellungsverfahren
gedreht
Kontaktdurchmesser Stift Ø
1,6  mm
Leiteranschlussquerschnitt
0.75 - 1 mm²
Leiteranschlussquerschnitt, max.
1  mm²
Leiteranschlussquerschnitt, min.
0,75  mm²
Oberfläche
Gold
Steckzyklen
≥ 500
Typ
Buchse
Werkstoff
Kupferlegierung
Werkstoff Kontakt
Kupferlegierung

Klassifikationen

ETIM 6.0
EC000796
ETIM 7.0
EC000796
ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 9.0
27-44-02-04
ECLASS 9.1
27-44-02-04
ECLASS 10.0
27-44-02-04
ECLASS 11.0
27-44-02-04
ECLASS 12.0
27-44-02-04
ECLASS 13.0
27-44-02-04
ECLASS 14.0
27-44-02-04
ECLASS 15.0
27-44-02-04

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E92202
