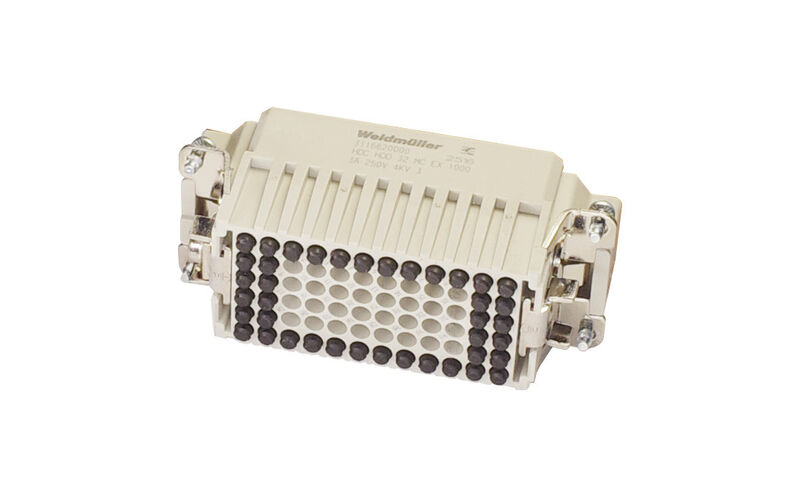

HDC HDD 32 MC EX 1000
HDC HDD 32 MC EX 1000

HDC HDD 32 MC EX 1000

HDC - вставка, Штекер, 1000 V, Количество полюсов: 32, Обжимное соединение, Типоразмер установки: 6

Nr. produktu 3116620000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 19 Jest dodatkiem 5 Produkty pokrewne 4
Agréments Основные данные для заказа Dimensioni e pesi Temperatury 환경 제품 규정 준수 Abmessungen Dane ogólne Dane znamionowe IECEx/ATEX Dane przyłączeniowe PE wersja Klasyfikacje

Agréments

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Основные данные для заказа

Wersja
HDC - вставка, Штекер, 1000 V, Количество полюсов: 32, Обжимное соединение, Типоразмер установки: 6
Nr zam.
3116620000
Typ
HDC HDD 32 MC EX 1000
GTIN (EAN)
4099987235747
Ilość
1 szt.

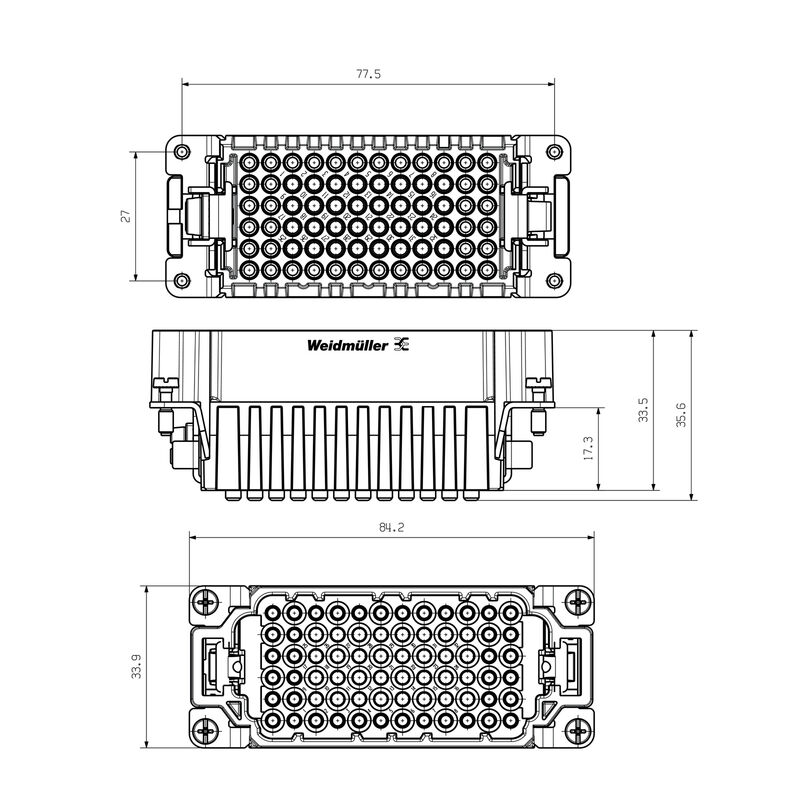

Dimensioni e pesi

Głębokość
34 mm
Byggdjup (tum)
1,339 inch
Wysokość
36 mm
Wysokość (cale)
1,417 inch
Szerokość
84 mm
Szerokość (cale)
3,307 inch
Średnica
1,6 mm
Masa netto
62 g

Temperatury

Temperatura graniczna
-20 °C ... 80 °C

환경 제품 규정 준수

Status zgodności z dyrektywą RoHS
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Odporność chemiczna
  • Substancja:
    Aceton
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Amoniak, wodnisty
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Benzyna
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzen
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej napędowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Kwas octowy, stężony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorotlenek potasu
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Metanol
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Olej silnikowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Ług rozcieńczony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorofluorowęglowodory
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Zastosowanie na zewnątrz
  • Odporność chemiczna:
    Warunkowo odporny

Abmessungen

Szerokość
84 mm

Dane ogólne

Barwny
szary
BG
6
Klasa palności wg UL 94
V-0
Liczba biegunów
32
Liczba zestyków sygnałowych
0
Liczba zestyków zasilania
32
Materiał izolacyjny
Poliwęglan
Materiał podstawowy
Poliwęglan
Napięcie pomiarowe (DIN EN 61984)
1 000 V
Powierzchnia
inne
Rodzaj przyłącza
Przyłącze zagniatane
Rozmiar instalacji
6
Typ
Macho
Typoszereg
HDD
Stopień ochrony
IP55

Dane znamionowe IECEx/ATEX

Maks. przekrój przewodu (ATEX)
2.5 mm²
Maks. przekrój przewodu (IECEX)
2.5 mm²
Napięcie maks. (ATEX)
250 V
Napięcie maks. (IECEX)
250 V
nr certyfikatu (ATEX)
IECEXTUR24.0077X
Nr certyfikatu (IECEX)
TUEV24ATEX9197X
Prąd (ATEX)
3 A
Prąd (IECEX)
3 A

Dane przyłączeniowe PE

Rodzaj przyłącza PE
Przyłącze zagniatane

wersja

BG
6
Długość usunięcia izolacji przyłącza pomiarowego
8 mm
Materiał podstawowy
Poliwęglan
Powierzchnia
inne
Przekrój przyłącza przewodu, maks.
2,5 mm²
Przekrój przyłącza przewodu, min.
0,5 mm²
Rodzaj przyłącza
Przyłącze zagniatane
Rozmiar instalacji
6

Klasyfikacje

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
