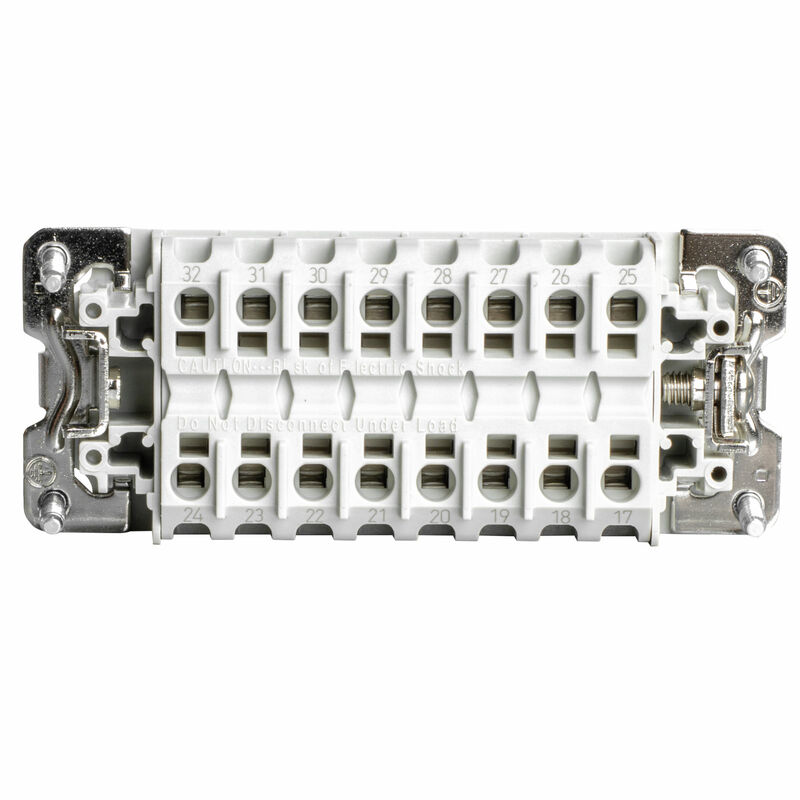

HDC HE 16 MP 17-32
HDC HE 16 MP 17-32

HDC HE 16 MP 17-32

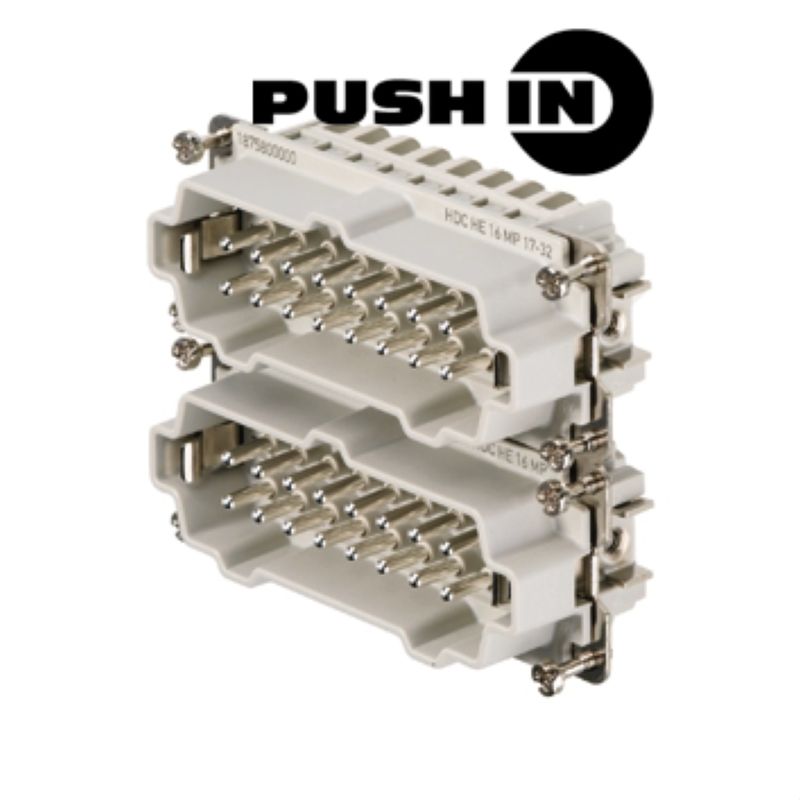

CIE ,96 Connecteur enfichable, Mâle, 500 V, 16 A, Nombre de pôles: 16, PUSH IN, Taille de construction: 6

Nr. produktu 1875800000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 2
Agréments Informations générales de commande Dimensions et poids Temperatury Conformité environnementale du produit wymiary Dane ogólne Dane przyłączeniowe PE wersja Classifications

Agréments

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Informations générales de commande

Wersja
CIE ,96 Connecteur enfichable, Mâle, 500 V, 16 A, Nombre de pôles: 16, PUSH IN, Taille de construction: 6
Nr zam.
1875800000
Typ
HDC HE 16 MP 17-32
GTIN (EAN)
4032248466061
Ilość
1 szt.

Dimensions et poids

Głębokość
84,5 mm
Profondeur (pouces)
3,327 inch
Wysokość
34,3 mm
Height (inches)
1,35 inch
Szerokość
34 mm
Szerokość (cale)
1,339 inch
Masa netto
68,64 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Conformité environnementale du produit

Status zgodności z dyrektywą RoHS
Conforme avec exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Odporność chemiczna
  • Substancja:
    Aceton
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Amoniak, wodnisty
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Benzyna
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzen
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej napędowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Kwas octowy, stężony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorotlenek potasu
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Metanol
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Olej silnikowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Ług rozcieńczony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorofluorowęglowodory
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Zastosowanie na zewnątrz
  • Odporność chemiczna:
    Warunkowo odporny

wymiary

długość cokołu
84,5 mm
Szerokość
34 mm
wysokość wtyku
34,3 mm

Dane ogólne

Barwny
beżowy
BG
6
cykle wtykania Ag
≥ 500
cykle wtykania Au
≥ 500
grupa materiałów izolacyjnych
IIIa
Klasa palności wg UL 94
V-0
Liczba biegunów
16
Liczba zestyków sygnałowych
0
Liczba zestyków zasilania
16
Materiał izolacyjny
PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma)
Materiał podstawowy
stop miedzi
Napięcie pomiarowe (DIN EN 61984)
500 V
Napięcie pomiarowe według UL/CSA
600 V AC/DC
Opór izolacji
1010 Ω
Powierzchnia
Silber passiviert
Produkt o niskiej dymotwórczości wg DIN EN 45545-2
Yes
Prąd pomiarowy (DIN EN 61984)
16 A
Prąd znamionowy (cUR)
  • Wire connection cross section AWG:
    AWG 12
  • Märkström:
    19 A
  • Wire connection cross section AWG:
    AWG 14
  • Prąd znamionowy:
    16 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    12,5 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    9,8 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    8 A
Prąd znamionowy (UR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 12
  • Prąd znamionowy:
    20 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 14
  • Prąd znamionowy:
    15 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    10 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    7 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    5 A
Rezystancja skrośna
≤2 mΩ
Rodzaj przyłącza
PUSH IN
Rozmiar instalacji
6
Stopień zanieczyszczenia
3
Typ
Male
Typoszereg
HE
Udarowe napięcie pomiarowe (DIN EN 61984)
6 kV

Dane przyłączeniowe PE

Długość odizolowania, przyłącze PE
10 mm
moment dokręcający maks. złącze PE
1,5 Nm
moment dokręcający min. złącze PE
1,2 Nm
Przekrój pomiarowy
4 mm²
przekrój przewodu AWG (PE), maks.
AWG 12
przekrój przewodu AWG (PE), min.
AWG 20
Rodzaj przyłącza PE
złącze śrubowe
rozmiar końcówki rowek (złącze PE)
SD 0.8 x 4.0
Śruba mocująca
M 4

wersja

BG
6
Długość usunięcia izolacji przyłącza pomiarowego
10 mm
Materiał podstawowy
stop miedzi
Powierzchnia
Silver passivated
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
2,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, maks.
2,5 mm²
Przekrój przyłącza przewodu, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²
Rezystancja skrośna
≤2 mΩ
Rodzaj przyłącza
PUSH IN
Rozmiar instalacji
6
rozmiar końcówki rowek (złącze śrubowe)
SD 0.5 x 3.0

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
