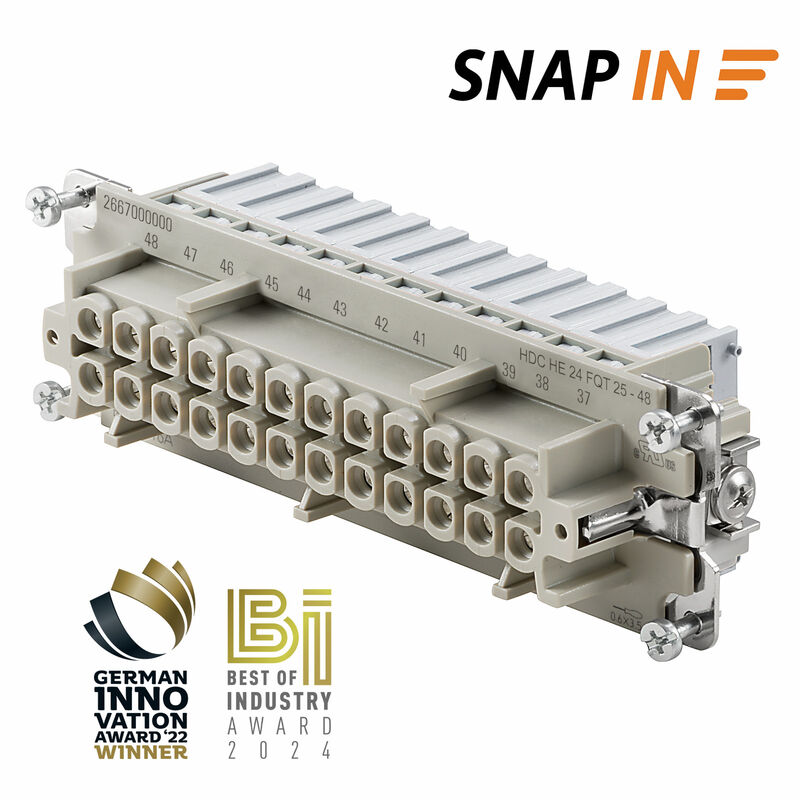

HDC insert, Female, 500 V, 16 A, Number of poles: 24, SNAP IN, Installation size: 12

Item No. 2667000000
Download data sheet Engineering Support Product Downloads
Related products 6
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Dimensioni Dati generali Dati del collegamento PE Esecuzione Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E92202

General ordering data

Versione
HDC insert, Female, 500 V, 16 A, Number of poles: 24, SNAP IN, Installation size: 12
N. d’ordine
2667000000
Tipo
HDC HE 24 N FQT 25~48
GTIN (EAN)
4050118899054
Qty.
1 items

Dimensions and weights

Profondità
34 mm
Depth (inches)
1,339 inch
Posizione verticale
36,3 mm
Height (inches)
1,429 inch
Larghezza
111 mm
Width (inches)
4,37 inch
Lunghezza
111 mm
Length (inches)
4,37 inch
Net weight
115 g

Temperatures

Valori limite di temperatura
-40 °C ... 125 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2

Dimensioni

Larghezza
111 mm

Dati generali

Bassa fumosità sec. EN 45545-2
Sì
BG
12
cicli d'innesto Ag
≥ 500
cicli d'innesto Au
≥ 500
Classe d'infiammabilità UL 94
V-0
Colori
grigio
Grigio chiaro (RAL 7035)
Coppia di serraggio max. collegamento PE
1,5 Nm
Coppia di serraggio, min. collegamento PE
1,2 Nm
Corrente di dimensionamento (DIN EN 61984)
16 A
Corrente nominale (cUR)
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    6,6 A
Corrente nominale (UR)
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    5 A
Dimensioni di installazione
12
Grado di lordura
3
Gruppo materiali isolanti
IIIa
Materiale di base
Lega di rame
PA 66
Materiale isolante
PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario)
Numero di contatti di potenza
24
Numero di contatti di segnalazione
0
Numero di poli
24
Resistenza d'isolamento
1010 Ω
Resistenza di passaggio
≤2 mΩ
Serie
HE
Superficie
Silver passivated
Tensione di dimensionamento (DIN EN 61984)
500 V
Tensione di dimensionamento secondo UL/CSA
600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)
6 kV
Tipo
Female
Tipo di collegamento
SNAP IN

Dati del collegamento PE

Coppia di serraggio max. collegamento PE
1,5 Nm
Coppia di serraggio, min. collegamento PE
1,2 Nm
Dimensione lama (a taglio) (collegamento PE)
SD 0,8 x 4,0
Lunghezza di spellatura, collegamento PE
10 mm
Sezione di collegamento cavo AWG (PE), max.
AWG 12
Sezione di collegamento cavo AWG (PE), min.
AWG 20
Sezione di dimensionamento
4 mm²
Tipo di collegamento PE
Screw connection
Vite di fissaggio
M 4

Esecuzione

BG
12
Dimensione lama
SD 0,6 x 3,5
Dimensioni di installazione
12
Lunghezza di spellatura, collegamento di dimensionamento
10 mm
Materiale di base
Lega di rame
PA 66
Resistenza di passaggio
≤2 mΩ
Sezione di collegamento cavo AWG, max.
AWG 16
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,34 mm²
Sezione di collegamento cavo, flessibile, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, max.
2,5 mm²
Sezione di collegamento cavo, min.
1 mm²
Sezione di collegamento cavo, rigido, max.
2,5 mm²
Sezione di collegamento cavo, rigido, min.
0,5 mm²
Superficie
Silver passivated
Tipo di collegamento
SNAP IN

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
